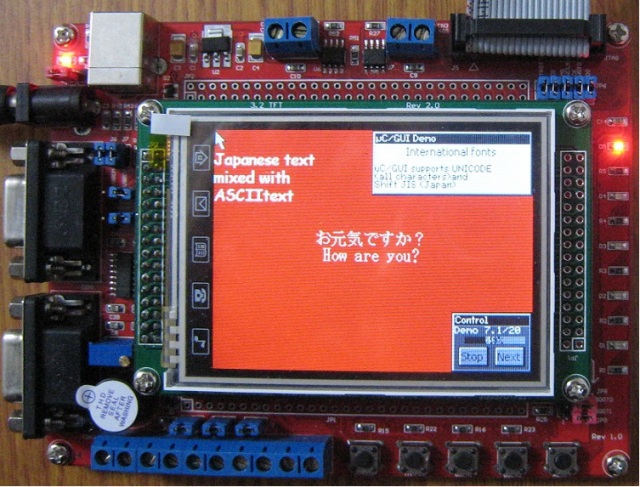

ARM Cortex-M3/STM32F103ZE開発キット(3.2”TFT液晶タッチパネル付き)

<製品概要>


  • ARMコア新系列プロセッサーCortex-M3を採用したSTマイクロエレクトロニクス社のSTM32F103ZE(LQFP144,512KB Flash, 64KB SRAM、128MB Nand Flash、2MB Nor Flash、12BitADx3、12BitDAx2、I2C、USARTx2、SPI、IIS、CAN2.0Bなど)

ARM Cortex-M3/STM32F103ZE開発キット(3.2”TFT液晶タッチパネル付き)

価格:

8,000円 (税込 8,640円)

[ポイント還元 86ポイント〜]
購入数:
お客様の声へのリンク レビューはありません
この商品について問い合わせる
友達にメールですすめる
この商品のURLを携帯に送る
携帯ページ

<製品特徴>



    付属品: USBケーブル、シリアケーブル

  • 内蔵512KB Flash、64KB SRAM
  • 外付け512KB SRAM、2MB NOR Flash、128MB Nand Flash
  • 外付け2Kbit EEPROM(24L02), 1Mbit SPI Flash(AT45DB011B)
  • 3.2”タッチパネル付きTFT液晶モジュールを搭載、解像度は240(W)*320(H)
  • CPUのすべてのピンを2.54mm拡張ヘッダで引き出される
  • RS232 ×2(DB9)
  • RS485 × 1
  • USB 2.0 device ×1
  • JTAG/ICE(2.54mmコネクタ、20pin)
  • CAN2.0B ×1
  • SDカードソケット
  • ADC×3
  • DAC×2
  • PWM×2
  • ADテスト用のボリューム
  • ユーザーLED ×5
  • ユーザーボタン×4
  • 外形寸法: 130×100(mm) ※突起物は除く
  • 電源(別売):5VDC、プラグ2.1mmφ、極性はセンタープラス です。電源スイッチと電源指示LED付き
  • サンプルソース沢山

サンプル例:

  • uCGUIデモプログラム
  • SysTick
  • ADC
  • SRAM
  • CAN
  • GPIO
  • NAND
  • NOR
  • RTC
  • SDIO
  • 各種インタフェース制御ソース


各種資料

マニュアル: RedBull-STM32F103_manual.pdf 2011/4/8
回路図: sch.zip
寸法図: RedBull_PCB.pdf
その他資料のダウンロードページ: こちらへ

★その他、アフターフォローは電話・メールで専門技術者がいつでも受け付けておりますので、
 製品使用に関するご心配は一切ございません。
   会社案内はこちら
