最新マニュアル及びリソース更新日：2012/10/17
■拡張板を更新（2012/10/17）
?Mini PCIeとSMI スロットを追加、モバイルデバイス開発に最適（アテンナの穴も付けられる）
?静電タッチパネルをAndroid上に使えるようにしました
- 小型基板上にCPUやRAM, FlashROM, 電源回路などのプロセッサを動作させるために必要な構成要素を実装した量産ボードと多機能インタフェースを実装した拡張板で構成
- ARM1176JZF-Sコア搭載。ARM TrustZone技術、ARMインテリジェント・エネルギー・マネージャ技術をサポート
- 数多くのOSをサポート（4OS：Linux2.6.38、Android2.3.4、WinCE6、Ubuntu)

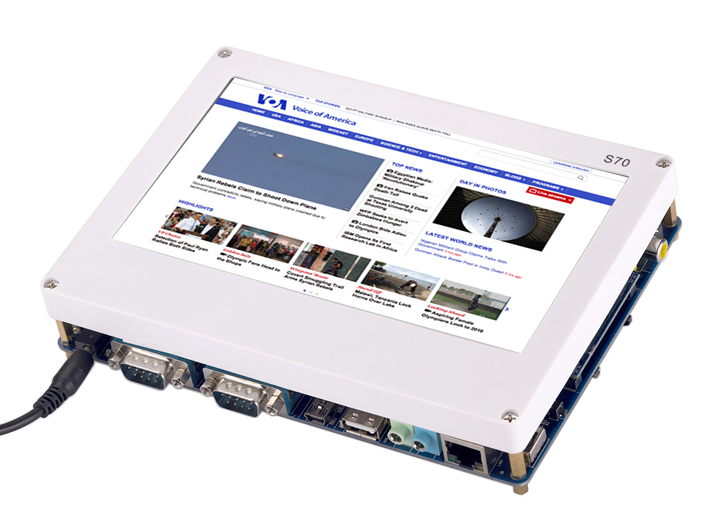

- 使いやすい7インチのタッチパネル付けの液晶、解像度は800(W)*480(H)
- 豊富な付属品：5V/2A電源、USBケーブル、クロスシリアルケーブル、LANケーブル、DVD 2枚
- ハードウェアマニュアル：01-Tiny6410-hardware_Manual.pdf
- インストールマニュアル：02-Mini6410_Tiny6410-install_Manual_index.pdf
- Linuxマニュアル：03-Mini6410_Tiny6410-Linux_Manual_index.pdf
- Androidマニュアル：04-Mini6410_Tiny6410-Android_Manual_index.pdf
- WinCEマニュアル：05-Mini6410_Tiny6410-WinCE_Manual_index.pdf
- Ubuntuマニュアル：06-Mini6410_Tiny6410-Ubuntu_Manual_index.pdf
- 基板回路図：Tiny6410-1107-Core.pdf
- 拡張板回路図：Tiny6410SDK_V1.2_120626.pdf
- 各種ツールおよび資料のダウンロード：各種ツールおよび資料ダウンロード画面へ
- 量産ボードの主な仕様：
- Samsung S3C6410A、ARM1176JZF-Sコア、周波数667MHz
- 256M Bytes Mobile DDR RAM
- 1GB SLC NAND Flash
- ユーザーLED x 4
- JTAG I/F, 10 pin 2.0mm
- 電源供給：2V to 6V
- 高密度6層のPCB設計
- 外形寸法: 64 x 50 x 12mm (L x W x H)
- RoHS対応、CE認証対応
- 拡張板の主な仕様：
- 10/100Base-T Ethernet(DM9000)、RJ45インタフェース
- USB 1.1ホストX１、mini USB 2.0デバイスX1
- RS232(DB9)X3、TTLシリアルポートX4
- 高速ＳＤカードのスロットX1、SDHCカードをサポートする（32GBまで）
- 3つのLCDインタフェース
- CMOSカメラのI/F
- SD WifiのI/F
- オーディオの入出力I/F
- Mini PCIe x 1（3G無線モジュール用のインタフェース）
- SIM スロット x 1（3G無線モジュール用のインタフェース）
- 豊富なインターフェース：SDIO,RTC, I2C, AD, PWM, TV-OUT, GPIO, JTAG,ユーザーLED,ユーザーボタン、リセットボタン、拡張バス
- 電源：5V DCプラグ1.7mmφ
- 外形寸法: 180 x 130 mm※突起物は除く
