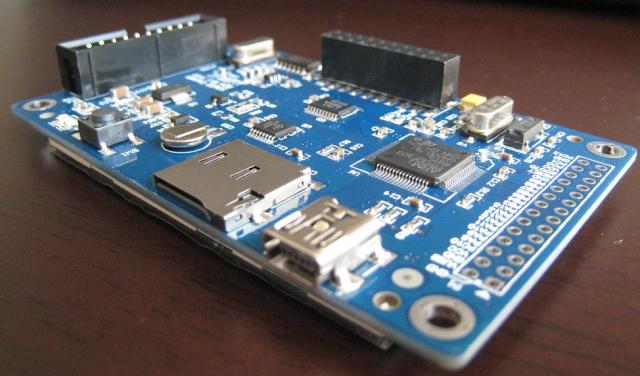

ARM Cortex-M3/STM32カメラ用開発キット(2.8”TFT液晶タッチパネル付き)

  • ARMコア系列Cortex-M3を採用したSTマイクロエレクトロニクス社のSTM32F103RBT6(周波数72MHz,LQFP64,128KB Flash, 20KB SRAM内蔵)搭載

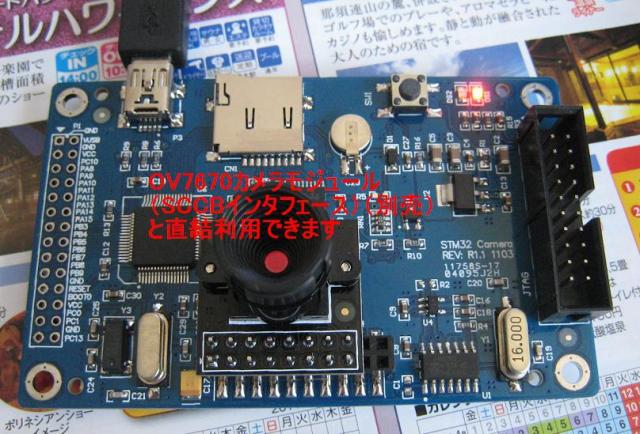

  • OV7670カメラI/F、デモソース提供
  • TFカードソケット、1G以下サポート
  • 2.8”タッチパネル付きTFT液晶モジュールを搭載、解像度は240(W)*320(H)
  • JTAG(SWD)×1
  • Mini-USB×1、ボード給電用
  • ユーザーボタン×1
  • I/O制御状態LED ×1、電源指示LED ×1
  • 余ったI/O及びRESET/BOOT0など引き出し
  • 32768HZ RTC、0.22Fキャパシタ
  • 外形寸法: 88×55(mm) ※突起物は除く


回路図:stm32_camera_sch.pdf
デモソース(IAR環境利用):stm32_Demo_cam.zip
IAR6.4評価版:CD-EWARM-6402-3992.zip

ARM Cortex-M3/STM32カメラ用開発キット(2.8”TFT液晶タッチパネル付き)

価格:

7,850円 (税込 8,478円)

[ポイント還元 84ポイント〜]
購入数:
お客様の声へのリンク レビューはありません
この商品について問い合わせる
友達にメールですすめる
この商品のURLを携帯に送る
携帯ページ
