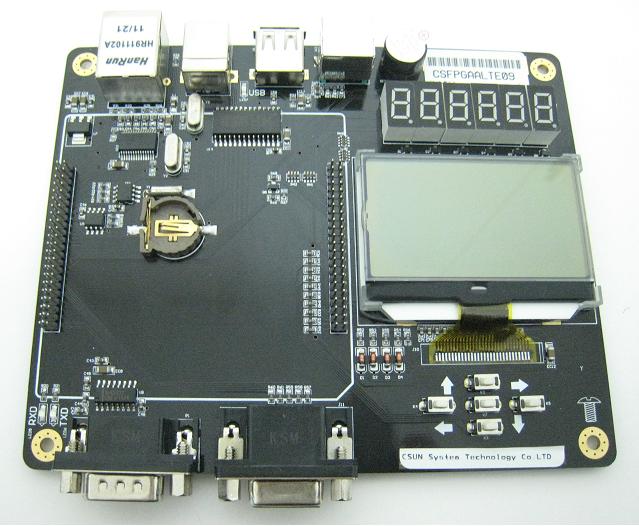

CycloneII/IV用FPGA拡張ボード

CycloneII/CycloneIVのコアボード用の拡張ボードです。

CycloneII/IV用FPGA拡張ボード

価格:

11,200円 (税込 12,096円)

[ポイント還元 120ポイント〜]
購入数:
お客様の声へのリンク レビューはありません
この商品について問い合わせる
友達にメールですすめる
携帯ページ

  • 拡張ボードの仕様概要:
  • 10M Ethernetインタフェース(ENC28J60)
  • USB:Bタイプ、CH376チップ使用(デバイス方式)
  • USB:Aタイプ、CH376チップ使用(ホスト方式)
  • PS2 I/F、キーボード又はマウスを接続可
  • デジタルチューブ×6
  • ブザー
  • EEPROM(I2Cモード、24LC04)
  • RTCバッテリソケット(DS1302)
  • 128×64 LCD
  • RS232(MAX3232) I/F
  • VGA I/F
  • ユーザーキーx5
  • 外形寸法: 146×113(mm) ※突起物は除く

  • 各種資料:
  • 回路図:sch.zip
    データシート:DATASHEET.zip
    マニュアル:CycloneII_IV_EP2C8Q208_EP4CE15_Manual.pdf
    サンプルソース:サンプルソース
    ツール:tools.zip
    FPGA関連資料(Verilog等):資料
    Modelsim入門:Modelsim-beginner.pdf

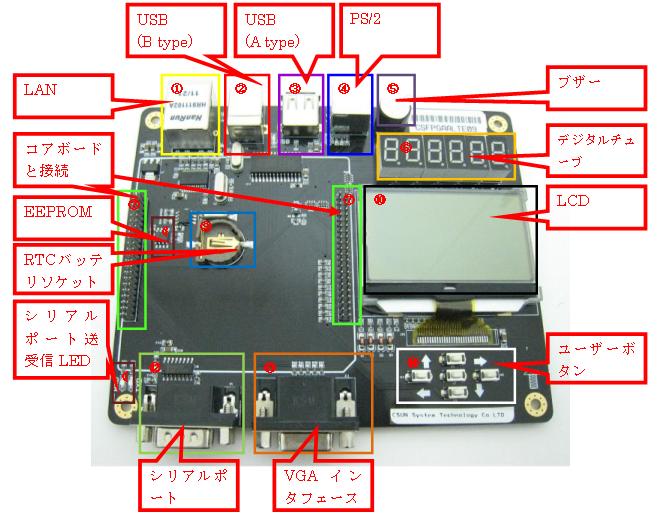

拡張ボードのインタフェース概要:
