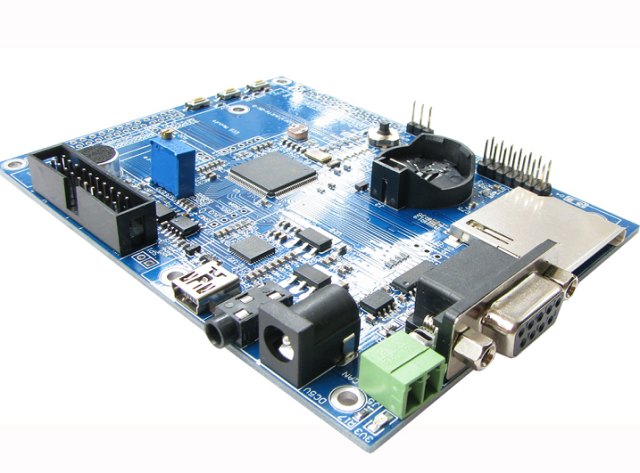

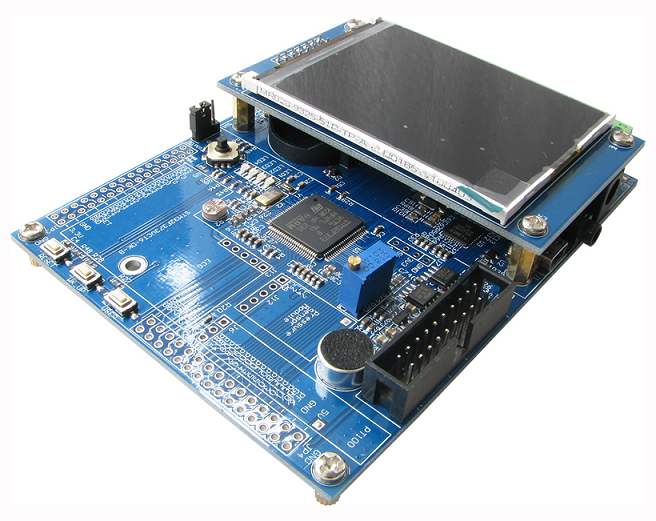

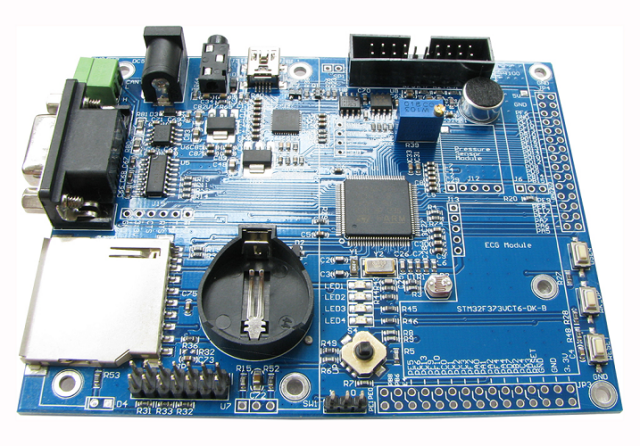

ARM Cortex-M4/STM32F373開発キット(2.8”TFT液晶付き)

    本製品は販売中止となっております。

    ●主な特徴

    ARM Cortex-M4 32bitのプロセッサSTM32F373VCT6を搭載。
    音声出力と録音をサポート。
    16-bit Sigma Delta ADC機能搭載。
    2.8”TFT液晶付き。

ARM Cortex-M4/STM32F373開発キット(2.8”TFT液晶付き)

価格:

11,500円 (税込 12,650円)

[ポイント還元 126ポイント~]
購入数:
お客様の声へのリンク レビューはありません
この商品について問い合わせる
友達にメールですすめる

●主な仕様

CPU ARMコア系列Cortex-M4を採用したSTマイクロエレクトロニクス社のSTM32F373VCT6搭載
表示 2.8”TFT液晶モジュールを搭載、解像度は240(W)*320(H)
JTAG 20ピン2.54ピッチJTAG(SWD)
シリアルポート RS232×1、6pin UART(TTL)×1
Audio オーディオ出力インタフェース(C43L22)、MIC
ユーザーボタン ユーザーボタン×2、5方向のナビゲーションボタン×1
ユーザーLED ユーザーLED ×4
その他インタフェース SDカードソケット(SPI)
USB2.0 full-speed slaveインタフェース
CAN2.0Bインタフェース
IICインタフェースのEEPROM
IICインタフェースの温度センサ
1つのIIC(4pin)インターフェース
1つの光センサ
1つの圧力センサー取付ポート
1つのECGモジュールの取り付けポート
1つのボタン電池ホルダー(ボタン電池なし)
1つのSPIインタフェース
1つのUARTインターフェース
その他のI / Oは2.54mmピッチの2配列ピンインタフェースで引出す
外形寸法 112.5×87(mm) ※突起物は除く
電源 DC 5V/1A(別売)

●各種資料

マニュアル STM32F373_board_manual.pdf
回路図 基板:STM32F373VCT6-DK-B-SCH.pdf
LCDボード:MRE028-8347G-51-B-SCH.pdf
寸法図 STM32F373VCT6-DK-B-PCB.pdf
データシート datasheet.zip
サンプルソース サンプルソース
