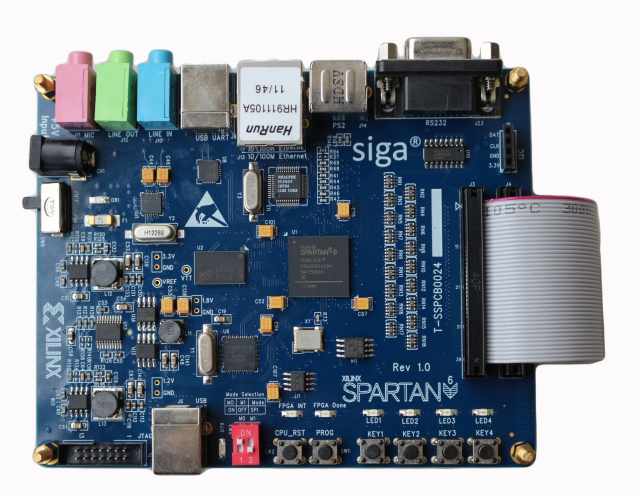

XC6SLX16　FPGAボードの主な仕様

FPGA：

• FPGA Spartan6 XC6SLX16-2CSG324@Xilinx
メモリ：

• 8MB SPI Flash@Numonyx
• 128MB DDR2 SDRAM@Micron
インタフェース：

• 10/100M Ethernet RJ45、RTL8201@Realtek
• オーディオの入出力I/F、WM8731@Wolfson
• USB2.0高速通信、CY68013A@ Cypress
• USBから変換のUART通信、CP2102@Silicon Labs
• DB9 RS232 I/F(メス)
• PS/2キーボード、マウス I/F
• 標準SDメモリカードのソケット
拡張インタフェース：

• ２チャネルのIDC 40pin 2.0mmピッチGPIO
• １チャネルの60pin FPC（２チャネルのIDCと共用）
• 外部I2Cインタフェース（1x4 Header）
クロック：

• 50MHz水晶発振器搭載
キーと表示：

• ユーザキー x 4
• DIPスイッチ x 2
• ユーザLED x 4
• 液晶(LCD) I/F(２チャネルのIDCと共用)
電源：

• 5V/2A電源アダプタ
• DDR2電源ソリューション@TIを採用
• FPGA電源ソリューション@MPSを採用
その他：

• 外形寸法: 10×12.5(cm) ※突起物は除く

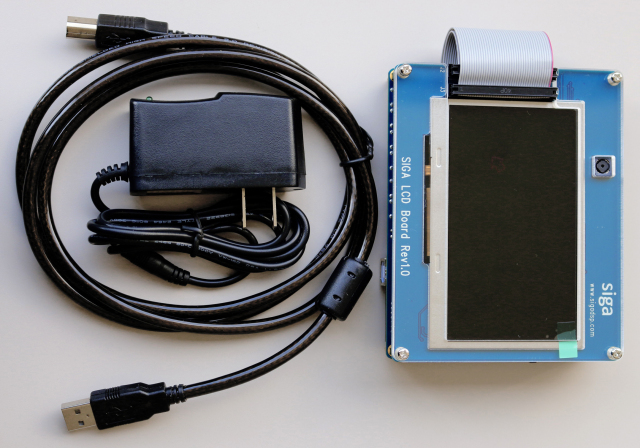

付属品：

• 5V/2A電源アダプタ　1個
• USBケーブル　1本
• DVD　1枚

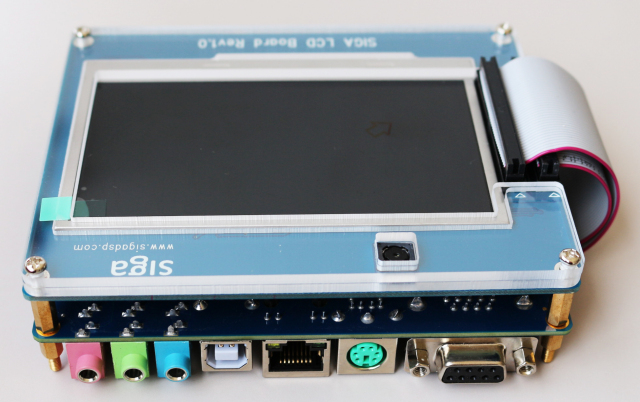

4.3”TFT LCDボード（500万画素OV5640カメライメージセンサー付き）の主な仕様

LCDタッチスクリーンモジュール：

• 4.3インチのTFT-LCDモジュール(TM043NBH02)が付属し、解像度は480*272
• LEDバックライトユニット付き
• 24ビット並列RGBインターフェースを使用する
• タッチ機能回路を予備、タッチポイントX/Yの座標を相応のサンプリングポイントのデータに転換する
OV5640デジタルイメージセンサモジュール：

• 500万画素
• 自動画像フォーカスと自動露出制御(AEC)
• 自動ホワイトバランス、自動50/60 Hzの輝度検出
• プログラマブルフレームリフレッシュデータ
• 水平方向と垂直方向のミラーモード
• 列と行階層モード、サイズを調整する時画像質を改善する
• 列と行のスキップモード
• 画像出力モード：RAW RGB、RGB565/555/444、CCIR656、YUV422/420、YCbCr422と圧縮モード
• 標準なシリアルSCCBポート制御
• パラレルデジタルVidioポート(DVP)とDual Lane MIPIポートモードをサポートする
その他：

• 外形寸法: 10×12.5(cm) ※突起物は除く
