Xilinx(ザイリンクス) Spartan-3EシリーズFPGA XC3S500開発ボード

Xilinx(ザイリンクス) Spartan-3EシリーズFPGA XC3S500開発ボード

メインチップはXILINX社の低価格のロジック強化、全機能搭載プラットフォーム Spartan-3EシリーズのXC3S500PQE208を採用。
64Mbit SDRM HY57V641620、16MbメモリM25P16、50MHz水晶発振器搭載、JTAG/SPI Flashインタフェース搭載、CPUのすべてのピンを2.54mm拡張ヘッダで引出、5V電源アダブタとMini USBで給電両方サポート!
日本語マニュアル、サンプルソース提供。初心者でもはじめやすい!

Xilinx(ザイリンクス) Spartan-3EシリーズFPGA XC3S500開発ボード

価格:

5,000円 (税込 5,400円)

[ポイント還元 54ポイント〜]
購入数:
お客様の声へのリンク レビューはありません
この商品について問い合わせる
友達にメールですすめる
この商品のURLを携帯に送る
携帯ページ

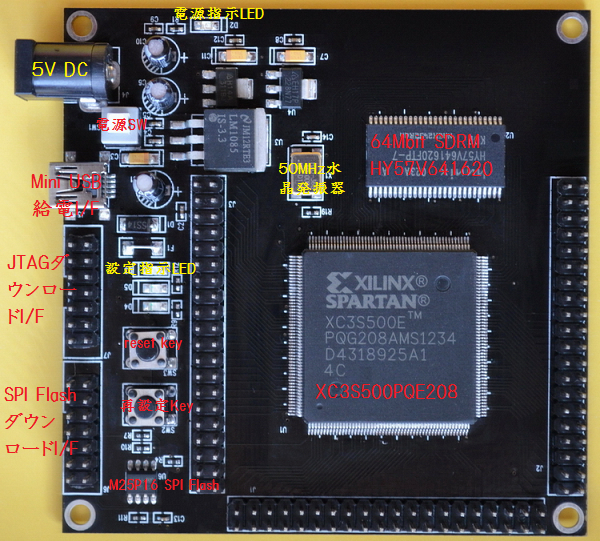

製品仕様

    メインチップ:
  • XILINX社のSpartan-3EシリーズのXC3S500PQE208を採用
  • メモリ:
  • 16Mbit SPI Flash M25P16を搭載
  • 64Mbit SDRAM HY57V641620を搭載
  • クロック:
  • 50MHz水晶発振器搭載
  • インタフェース:
  • 10pin(5x2列)のJTAGインタフェース搭載
  • 10pin(5x2列)のSPI FLASHインタフェース搭載
  • CPUのすべてのピンを2.54mm拡張ヘッダで引き出される
  • キーと表示:
  • ユーザキー x 1、リセットキーと複用
  • 再設定キー x 1
  • ユーザLED x 2、電源指示LED x 1、再設定指示LED x 1
  • 電源:
  • 5V DC電源コネクタ、電源アダブタで給電できる
  • MINI USBコネクタ、携帯電話の標準充電器でも給電できる
  • Self-locking電源スイッチ搭載
  • 大電力LDO電源管理チップLM1085-3.3Vを搭載
  • その他:
  • 外形寸法: 8.5×8.5(cm) ※突起物は除く

各種資料

マニュアル: XILINX_FPGA_XC3S500E_manual.pdf
回路図: xc3s500e_sch.pdf
データシート: Datasheet.zip
サンプルソース: Example.zip

★その他、アフターフォローは電話・メールで専門技術者がいつでも受け付けておりので、
 製品使用に関するご心配は一切ございません。
