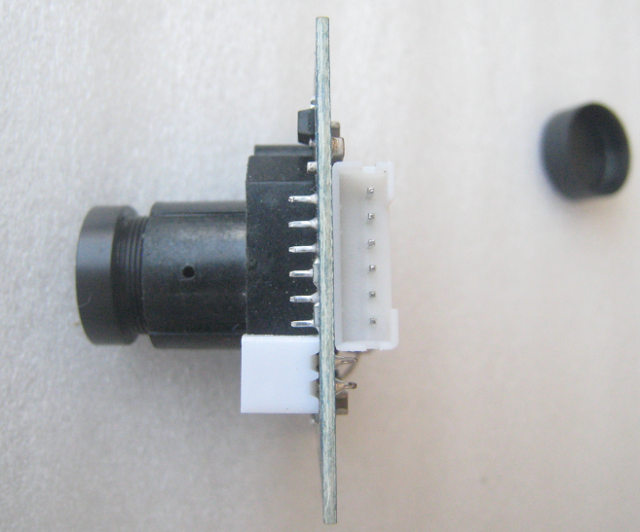

ビデオ(Video)出力付きRS232/JPEGシリアルカメラモジュール(TTLレベル変更可能)

ビデオ(Video)出力付きRS232/JPEGシリアルカメラモジュール(TTLレベル変更可能)


Vimicro社DSPチップVC0706、イメージセンサーMT9V011を使ったシリアルカメラモジュール、ビデオ(Video)出力、RS232/JPEG画像採集機能を実現。

ビデオ(Video)出力付きRS232/JPEGシリアルカメラモジュール(TTLレベル変更可能)

価格:

3,750円 (税込 4,050円)

[ポイント還元 40ポイント〜]
購入数:
お客様の声へのリンク レビューはありません
この商品について問い合わせる
友達にメールですすめる
この商品のURLを携帯に送る
携帯ページ

製品仕様

  • デジタル画像処理(DSP)チップVC0706@Vimicro搭載
  • イメージセンサーMT9V011@Vimicro搭載
  • センサー:1 / 4″、フィールド角:90°
  • ビデオ出力:CVBS 30fps
  • シリアル出力画像フォーマット:JPEG
  • レンズ焦点距離:3.6mm、650nm波帯
  • イメージ方式:PAL方式(628×582)、NTSC方式(510×492)両方サポート。出荷時デフォルトはNTSC方式
  • 画像サイズ:VGA/QVGA/QQVGA CIF/QCIF/QQCIF、出荷時デフォルトはQVGA(320*240)
  • ボーレート:9600bps―115200bps、出荷時デフオルトは38400
  • レベル:RS232/TTL、出荷時デフオルトはRS232(CMOS)
    ※TTLレベルへの変更について、Lot50個以上の場合弊社から対応可能です。
  • 自由に高速/低速シリアルポートを調整可能、出荷時デフオルトは低速シリアル(RS232)ポート出力
    ※低速:9600bps―115200bps、高速:38400bps―921600bps
    ※高速モードに調整するには、EEPROMを更新必要
    ※高速モードに調整した後は低速モードに戻せない。また高速モードの場合はスピードが速いので、データ落とし易い。あんまりお勧めしません。
    ※高速モードへの変更について、弊社で対応致しません。
  • 動作電圧:DC4.8V~DC6.5V
  • 動作電流:90mA(赤外線LED動作していない場合)
  • 動作温度:-20℃~ +60℃、保存温度:-30℃〜70℃、湿度:90%非結露
  • 接続コネクタ:6PIN-2.0mm/2PIN-2.0mm(赤外線LEDインタフェース)
  • PCBボードサイズ:38×38mm(外枠付き、出荷時デフォルト)/32×32mm(外枠取除く)

各種資料

データシート: DSP:VC0706.PDF
イメージセンサー:V-MT9V011_100-0D85_En.pdf
通信プロトコルなど一括:datasheet.zip
簡易マニュアル: vc0706_serial_camera_manual.pdf
回路図: sch.pdf
ツール: tools.zip
参考用ソース: source.zip

★その他、アフターフォローは電話・メールで専門技術者がいつでも受け付けておりますので、
 製品使用に関するご心配は一切ございません。

よくあるご質問

  • Q:スリープモード(Power Save Mode)時の消費電流値は?
    A:凡そ50mAです。
  • Q:付属ケーブルの長さは?
    A:30cmです。
  • Q:TTLレベル変更について、50台以上購入の場合、追加費用は掛かかりますか?
    A:追加費用は掛かりません。
  • Q:解像度が640×480(VGA)の場合、出力されるJPEGファイルのサイズはだいたいどのくらいになるのでしょうか?
    A:実際試して圧縮しない場合は凡そ46KBぐらいです。
