FPGA/CycloneIV EP4CE6カメラ評価ボード+7”TFT-LCD

FPGA/CycloneIV EP4CE6カメラ評価ボード+7”TFT-LCD


ALTERA社製CycloneIV EP4CE6F17C8を搭載したFPGAボードです。汎用FPGAボードおよびNIOS IIプロセッサボードとして利用することもできます。
液晶、カメラモジュール、VGA、USB、JTAG、ブザー、SDカード、拡張IOなど豊富な機能のインタフェースを搭載。

FPGA/CycloneIV EP4CE6カメラ評価ボード+7”TFT-LCD

価格:

16,000円 (税込 17,600円)

[ポイント還元 176ポイント~]
FPGAカメラモジュール:
購入数:
お客様の声へのリンク レビューはありません
この商品について問い合わせる
友達にメールですすめる

製品同梱内容

  • CycloneIV EP4CE6カメラ評価ボード x 1枚
  • 透明保護板 x 1枚
  • 7インチTFT-LCD液晶 x 1個
  • USBケーブル(A:ミニBタイプ) x 1本

CycloneIV EP4CE6カメラ評価ボードの仕様概要

  • ALTERA社製CycloneIV EP4CE6F17C8を搭載
  • 256Mbit(16M*16bit)SDRAM搭載
  • 16MbitのSPI FLASHを搭載
  • 1つ50MHzの水晶発振器搭載
  • USBで給電、電源スイッチと電源指示LED付き
  • USBからシリアルへの変換の機能搭載
  • JTAGインタフェース、FPGAのデバッグ及びプログラミングに利用する
  • カメラインタフェース、OV5640カメラモジュールと直結可能
  • 7インチTFT-LCD搭載、解像度は800(W)*480(H)
  • 一つのVGAインターフェース、16bitで、65536色の表示サポート
  • ユーザLED x 4
  • 8SEG LED(アノードコモンLED) x 6
  • ユーザキー x 3、RESETキーx 1
  • 一つのRTCインタフェース、バッテリタイプはCR1220(バッテリ未実装)
  • 一つのブザーを搭載
  • 一つのMicroSDカードソケット、SPIモードをサポートする
  • 4Kbit EEPROM(24LC04)搭載
  • 拡張IO:40ピンx2、2.54mm 20*2(半田付き)、34個のIOポート、5V電源1つ、3.3V電源2つとGND3つで構成
  • 外形寸法: 130×90(mm) ※突起物は除く

7インチTFT-LCD液晶の仕様概要

  • 外形寸法:181.07mmx104.00mm
  • 液晶寸法:7インチ(対角)
  • 解像度:800(H)x480(V)
  • 色深度:16.7M色(RGB 24bit)
  • 給電及び消費電力:5V給電、消費電力:1.8W

各種資料

データシート: datasheet.zip
マニュアル: FPGA_CYCLONEIV_EP4CE6_manual.pdf
回路図: AX301B_SCH.pdf
AN870_sch.pdf
サンプルソース: Example.zip
参考資料: FPGA関連資料(Verilog等):資料
Modelsim入門:Modelsim-beginner.pdf

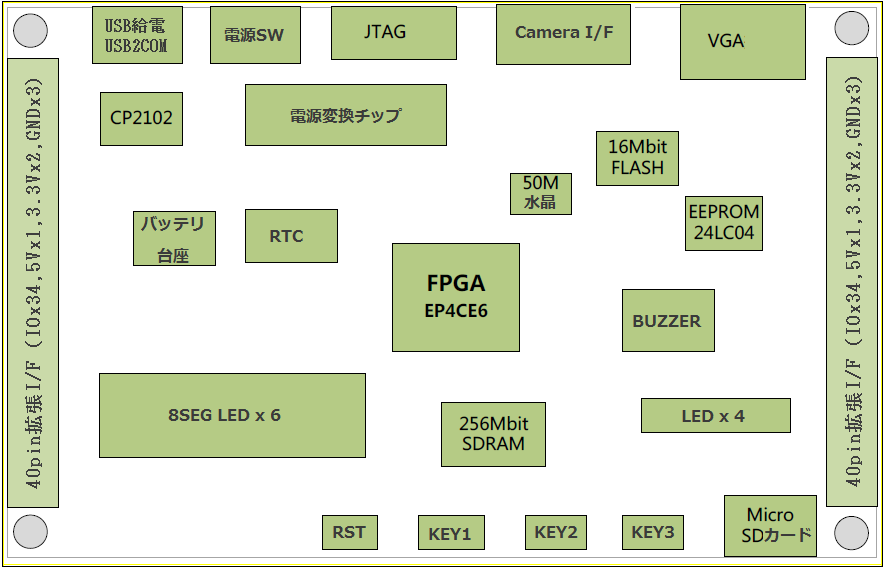

CycloneIV EP4CE6カメラ評価ボードの構造図:

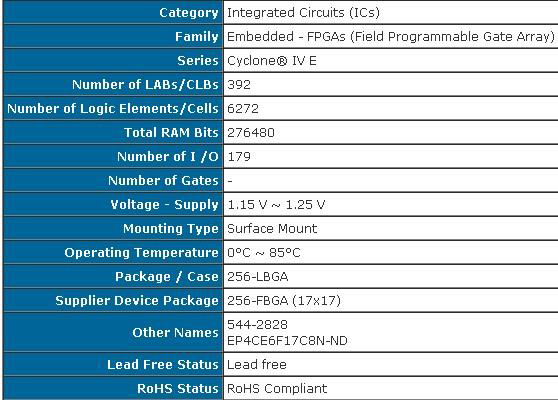

ALTERA CycloneIV EP4CE6F17C8の主なスペック:

★その他、アフターフォローは電話・メールで専門技術者がいつでも受け付けておりますので、
 製品使用に関するご心配は一切ございません。
