FPGA/CycloneIV EP4CE6カメラ評価ボード

FPGA/CycloneIV EP4CE6カメラ評価ボード


ALTERA社製CycloneIV EP4CE6F17C8を搭載したFPGAボードです。汎用のFPGAボードおよびNIOS IIプロセッサボードとして利用することもできます。
液晶、カメラモジュール、VGA、USB、JTAG、ブザー、SDカードなど豊富な機能のインタフェースを搭載。

FPGA/CycloneIV EP4CE6カメラ評価ボード

価格:

10,000円 (税込 10,800円)

[ポイント還元 108ポイント〜]
購入数:
お客様の声へのリンク レビューはありません
この商品について問い合わせる
友達にメールですすめる
この商品のURLを携帯に送る
携帯ページ

製品同梱内容

  • CycloneIV EP4CE6カメラ評価ボード x 1枚
  • 透明保護板 x 1枚
  • USBケーブル(A:ミニBタイプ) x 1本
  • OV7670カメラモジュールは別売

CycloneIV EP4CE6カメラ評価ボードの仕様概要

  • ALTERA社製CycloneIV EP4CE6F17C8を搭載
  • 256Mbit(16M*16bit)SDRAM搭載
  • 16MbitのSPI FLASHを搭載
  • 50MHzの水晶発振器x1搭載
  • USBで給電、電源スイッチと電源指示LED付き
  • USBからシリアルへの変換機能搭載
  • JTAGインタフェース、FPGAのデバッグ及びプログラミングに利用する
  • カメラインタフェース、OV7670カメラモジュールと直結可能
  • VGAインターフェースx1、16bit、65536色の表示をサポート
  • ユーザLED x 4
  • 8SEG LED(アノードコモンLED) x 6
  • ユーザキー x 4
  • RTCインタフェースx1、バッテリタイプはCR1220(バッテリ未実装)
  • ブザーx1を搭載
  • MicroSDカードソケットx1を搭載、SPIモードをサポートする
  • 4Kbit EEPROM(24LC04)搭載
  • 拡張IO:40ピンx2 2.54mm 20*2(半田付き)、34個のIOポート、5V電源1つ、3.3V電源2つとGND3つで構成、一つは7インチTFT-LCDと直結可能
  • 外形寸法: 130×90(mm) ※突起物は除く

各種資料

データシート: datasheet.zip
マニュアル: FPGA_CYCLONEIV_EP4CE6_manual.pdf
回路図: AX301B_SCH.pdf
サンプルソース: Example.zip
参考資料: FPGA関連資料(Verilog等):資料
Modelsim入門:Modelsim-beginner.pdf

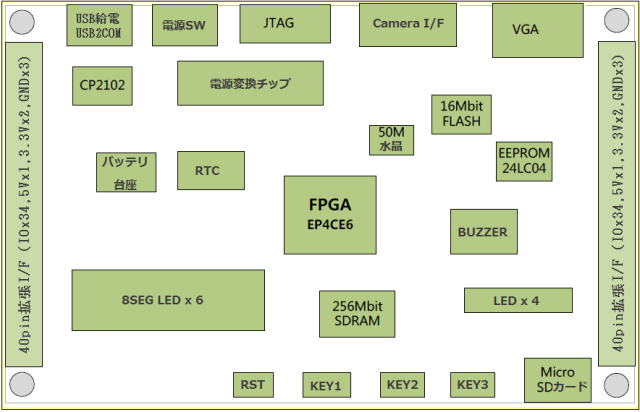

CycloneIV EP4CE6カメラ評価ボードの構造図:


OV7670カメラモジュールと接続時のイメージ図


ALTERA CycloneIV EP4CE6F17C8の主なスペック:

★その他、アフターフォローは電話・メールで専門技術者がいつでも受け付けておりますので、
 製品使用に関するご心配は一切ございません。
