小型シリアルカメラモジュール(ビデオ(Video)出力付き、TTLレベルのUART/SPI通信、JPEG出力)

小型シリアルカメラモジュール(ビデオ(Video)出力付き、TTLレベルのUART/SPI通信、JPEG出力)


Vimicro社DSPチップVC0706、30万画素イメージセンサーOV7740を使ったシリアルカメラモジュール、コンパクトサイズでビデオ(Video)出力機能、TTLレベルのUART/SPI通信でJPEG画像採集機能を実現。

小型シリアルカメラモジュール(ビデオ(Video)出力付き、TTLレベルのUART/SPI通信、JPEG出力)

価格:

4,200円 (税込 4,536円)

[ポイント還元 45ポイント〜]
購入数:
お客様の声へのリンク レビューはありません
この商品について問い合わせる
友達にメールですすめる
この商品のURLを携帯に送る
携帯ページ

製品仕様

  • デジタル画像処理(DSP)チップVC0706@Vimicro搭載
  • イメージセンサーOV7740搭載、30万画素
  • センサー:1 / 5″、フィールド角:63°
  • ビデオ出力:CVBS 30fps
  • シリアル出力画像フォーマット:JPEG
  • レンズ焦点距離:2.8mm
  • イメージ方式:PAL方式(628×582)、NTSC方式(510×492)両方サポート。出荷時デフォルトはNTSC方式
  • 画像サイズ:VGA/QVGA/QQVGA CIF/QCIF/QQCIF、出荷時デフォルトはVGA(640*480)
  • ボーレート:
    TTL通信モード時:9600bps―115200bps、出荷時デフオルトは38400
    SPI通信モード時:0.844Mbps―13.5Mbps、出荷時デフオルトは13.5M
  • レベル:UART/SPI両方もTTLレベル
  • 動作電圧:DC5V
  • 動作電流:90mA
  • 動作温度:-20℃~ +60℃、保存温度:-30℃〜70℃、湿度:90%非結露

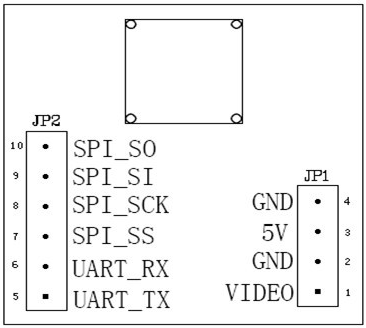

  • 接続コネクタ:6PIN-2.0mm、4PIN-2.0mm
  • PCBボードサイズ:22×22mm

各種資料

データシート: DSP:VC0706.PDF
イメージセンサー:OV7740_CSP.pdf
通信プロトコルなど一括:datasheet.zip
簡易マニュアル: vc0706_uart_spi_camera_manual.pdf
ツール: tools.zip
参考用ソース(UART通信): source.zip

★その他、アフターフォローは電話・メールで専門技術者がいつでも受け付けておりますので、
 製品使用に関するご心配は一切ございません。
