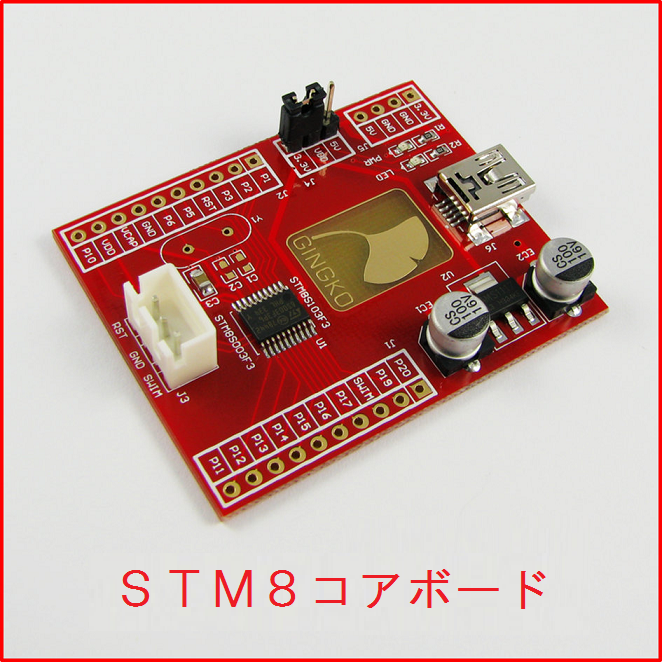

STM8S003評価ボード

製品概要:

  • ST社のすべての8bitマイクロコントローラの中で最高の価格性能比を持つSTM8SシリーズのSTM8S003F3を搭載
  • SWIMデバッグI/Fを搭載
  • 3.3V/5V動作電圧選択可
  • すべてのI/Oを引き出す

STM8S003評価ボード

価格:

450円 (税込 486円)

[ポイント還元 4ポイント〜]
購入数:
お客様の声へのリンク レビューはありません
この商品について問い合わせる
友達にメールですすめる
この商品のURLを携帯に送る
携帯ページ

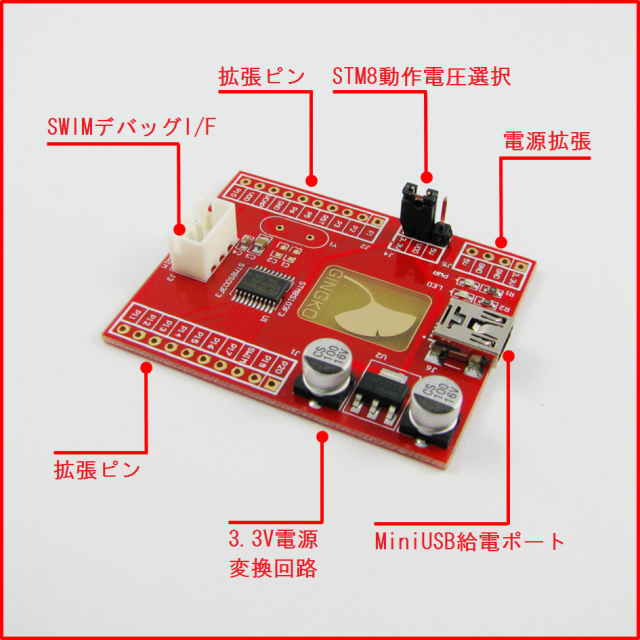

製品仕様:

  • CPU:STM8S003F3P6

  • SWIMデバッグI/Fを搭載
  • STM8の動作電圧をジャンパで3.3V/5V選択可
  • MiniUSB ポート、給電用
  • LEDx1、電源LEDx1
  • LM1117-3.3V LDO搭載
  • 拡張I/O を2.54mm 拡張ピンヘッダで引出す(10x1pin二つ、2.54mmピッチ)
  • 小型ボード外形寸法: 40×50(mm) ※突起物は除く


  • 付属品:
    40P(1x40) 2.54mmピッチ ピンヘッダ 1本

各種資料

回路図 stm8_core_sch.pdf
サンプルソース Example.zip
データシート及び参考資料 datasheet.zip

★その他、アフターフォローは電話・メールで専門技術者がいつでも受け付けておりので、
 製品使用に関するご心配は一切ございません。
