FPGA/CycloneIV EP4CE15ビデオ画像処理開発ボード(OV7725カメラモジュール、ミニLCD1602付き)

FPGA/CycloneIV EP4CE15ビデオ開発ボード(OV7725カメラモジュール、ミニLCD1602付き)


ALTERA社製CycloneIV EP4CE15E17C8Nを搭載したFPGAボードです。汎用FPGAボードおよびNIOS IIプロセッサボードとして利用することもできます。
30万画素CMOSカメラモジュール(イメージセンサーOV7725)付き、ビデオ画像処理のサンプルソース及び説明資料を沢山提供しております。
ミニ型LCD1602モジュール付き。液晶、VGA、USB、JTAG、ユーザーキー、ユーザーLEDなど豊富な機能のインタフェースを搭載。

FPGA/CycloneIV EP4CE15ビデオ画像処理開発ボード(OV7725カメラモジュール、ミニLCD1602付き)

価格:

21,000円 (税込 22,680円)

[ポイント還元 226ポイント〜]
USB画像転送モジュール:
購入数:
お客様の声へのリンク レビューはありません
この商品について問い合わせる
友達にメールですすめる
この商品のURLを携帯に送る
携帯ページ

製品同梱内容

  • CycloneIV EP4CE15ビデオ開発ボード x 1枚
  • OV7725カメラモジュール x 1台
  • ミニLCD1602モジュール x 1台
  • USBケーブル(A:ミニBタイプ) x 1本
  • DVD(サンプルソース及び資料を保存) x 1枚

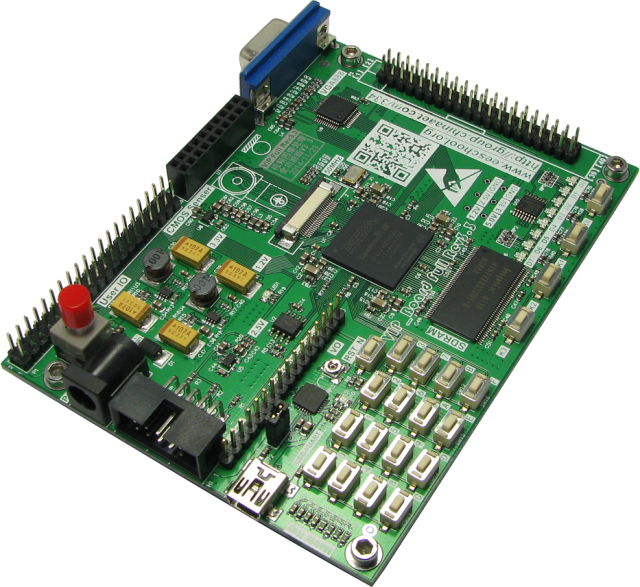

CycloneIV EP4CE15ビデオ開発ボードの仕様概要

  • ALTERA社製CycloneIV EP4CE15E17C8Nを搭載、BGAパッケージ
  • 128Mbit(4Bank*1M*32bit)SDRAM搭載
  • コンフィギュレーションデバイスEPCS4(4Mbit)搭載
  • 1つ50MHzの水晶発振器搭載
  • USB或いは5V電源アダプタで給電選択可、電源スイッチと電源指示LED付き
  • USBからシリアルへの変換の機能搭載
  • JTAGインタフェース、FPGAのデバッグ及びプログラミングに利用する
  • カメラインタフェース1、OV7725カメラモジュールと直結可能
  • カメラインタフェース2、FPC式OV7725カメラモジュールと直結可能
  • VGAと共有のDB-40インターフェース、5インチTFT-LCDモジュール(別売)と直結
  • 一つのVGAインターフェース、ADV/GM7123で24BitのTFT VGAインターフェース回路を実現

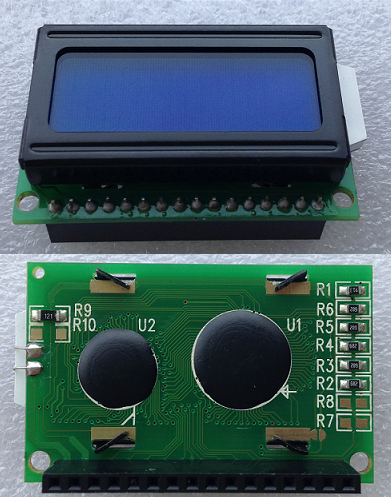

  • ミニ型LCD1602モジュール付き
  • ユーザLED x 8
  • ユーザキー x 4、4*4マトリックスキーボード
  • 拡張IO:36ピン 2.54mm 18*2(半田付き)、35個の独立IOポート引出
  • 外形寸法: 115×85(mm) ※突起物は除く

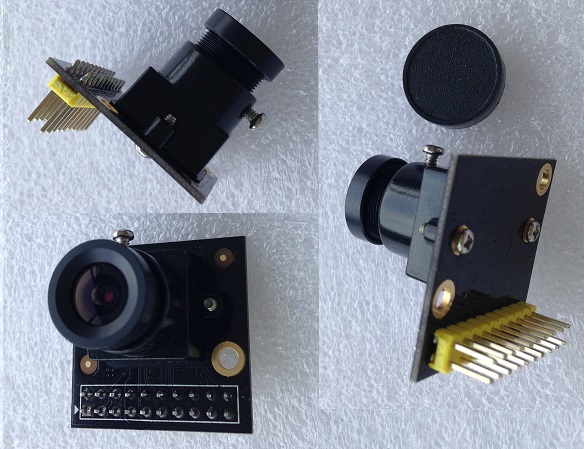

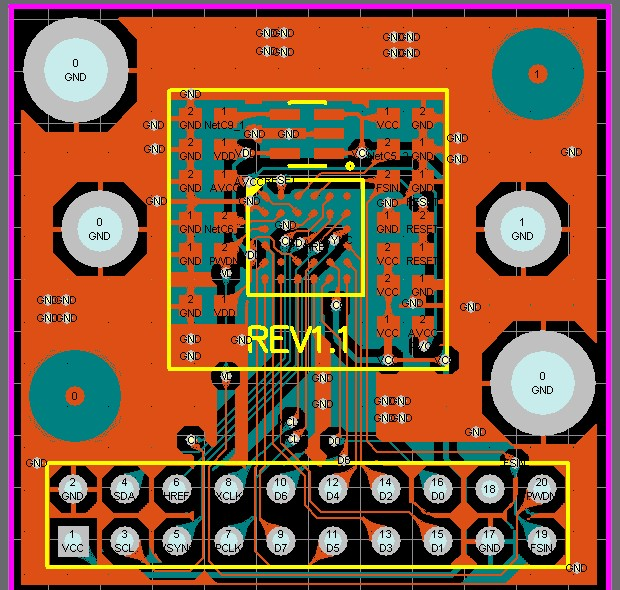

OV7725カメラモジュールの仕様概要

  • センサー:1 / 4″
  • 30万画素、画素サイズ:6µm x 6µm
  • 感度:3000mV/(Lux-sec)
  • インターフェース:標準SCCB(Serial Camera Control Bus)インターフェース(I2C互換)
  • データ出力フォーマット:RawRGB、RGB(GRB4:2:2、RGB565/555/444)、YUV(4:2:2)、YCbCr(4:2:2)
  • レンズ焦点距離:3mm(F2.5)、フィールド角:59°
  • レンズ材料:ガラス、レンズ座材料:マグネシウム合金
  • 接続コネクタ:2.54mmピッチ(2列)20ピン、ピンヘッダ
  • PCB寸法:30×30(mm)

各種資料

データシート: datasheet.zip
快速入門マニュアル: VIP_Full_FPGA_Camera_QuickStart.pdf
サンプル詳細説明マニュアル(本文は付属DVDをご参照ください): VIP_Full_FPGA_Camera_manual_index.pdf
各サンプルソースについて詳しく説明しております。画像処理の入門及び深く学びたい方にお勧めです。
回路図: FPGA_VIP_BGA_Core3.32.PDF
参考資料: FPGA関連資料(Verilog等):資料
Modelsim入門:Modelsim-beginner.pdf

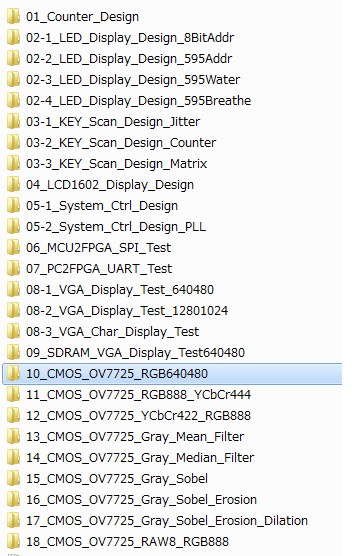

サンプルソースリスト:

サンプルソース及び概要説明

プロジェクト 説明
01_Counter_Design 4Bitカウンタ実験
02-1_LED_Display_Design_8BitAddr 8BitLED表示実験
02-2_LED_Display_Design_595Addr 74HC595に基づくシリアル8BitLED表示実験
02-3_LED_Display_Design_595Water 74HC595に基づくシリアル8Bit sequentially illuminated LEDs表示実験
02-4_LED_Display_Design_595Breathe 74HC595に基づくシリアル8Bit Breath LED表示実験
03-1_KEY_Scan_design_Jitter 遅延に基づく独立キーのシェイク防止検知実験
03-2_KEY_Scan_design_Counter カウントに基づく独立キーのシェイク防止検知実験
03-3_KEY_Scan_design_Matrix マトリックスに基づく独立キーのシェイク防止検知実験
04_LCD41620_Display_design ロジックにより実現されたLCD1602表示実験
05-1_System_Ctrl_Design PLL抜きのグローバスクロック管理モジュールの設計
05-2_System_Ctrl_Design_PLL PLL付きのグローバスクロック管理モジュールの設計
07_PC2FPGA_UART_Test UARTプロトコルに基づくFPGAとPCの通信
08-1_VGA_Display_Test_640480 640*480@60Hz VGAドライバ表示実験
08-2_VGA_Display_Test_12801024 1280*1024@60Hz VGAドライバ表示実験
09-1_VGA_Char_Display_Test VGA文字表示実験
09-2_SDRAM_VGA_Display_Test640480 SDRAMに基づくVGAコントローラ設計及びテスト
10_CMOS_OV7725_RGB640480 VGAに基づくOV7725 RGBビデオキャプチャー表示システム
11_CMOS_OV7725_RGB888_YCbCr444 RGB888⇒YCbCr444 アルゴリズムの実現
12_CMOS_OV7725_YCbCr422_RGB888 YCbCr422⇒RGB888アルゴリズムの実現
13_CMOS_OV7725_Gray_Mean_Filter OV7725に基づくグレースケール画像の平均フィルタアルゴリズムの実現
14_CMOS_OV7725_Gray_Median_Filter OV7725に基づくグレースケール画像のメジアンフィルターアルゴリズムの実現
15_CMOS_OV7725_Gray_Sobel OV7725に基づくグレースケール画像のSoble縁検知アルゴリズムの実現
16_CMOS_OV7725_Gray_Sobel_Erosion グレースケール画像のSoble+浸食演算アルゴリズムの実現
17_CMOS_OV7725_Gray_Sobel_Erosion_Dilation グレースケール画像のSoble+浸食演算+膨張演算アルゴリズムの実現
18_CMOS_OV7725_RAW8_RGB888 OV7725に基づくBayer配列画像の回復アルゴリズムの実現

USB画像転送モジュール


本モジュール経由でFPGAから収集した画像データをPCのUSBインタフェースでPC側に転送して表示する。
PC側の画像表示用アプリケーションも提供する。

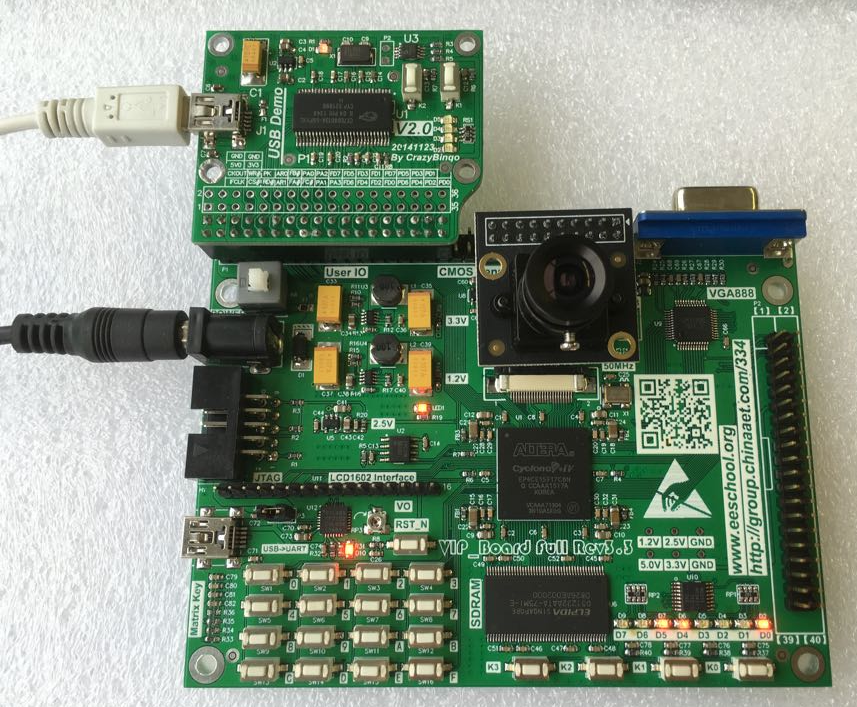

ハードウェア接続イメージ:

PC側の画像表示用アプリケーションの主な機能:
1、解像度:640*480
2、リアルタイム表示:RGB888フォーマット・15fps或いは8bit Grayフォーマット・30fps
3、画像保存:Saveボタンをクリックして、カレント表示画面をデスクトップにCB_年月日時分秒.bmpファイル名で保存
4、ミラー:水平或いは垂直ミラー表示可能

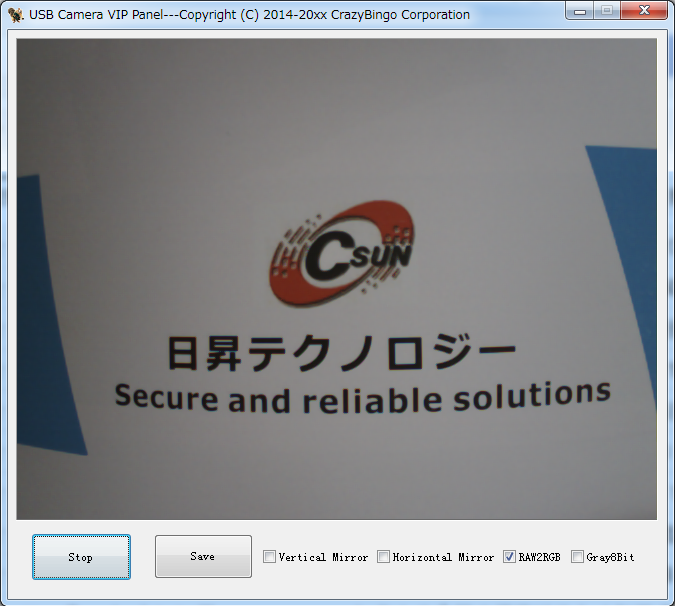

実行イメージ:


★その他、アフターフォローは電話・メールで専門技術者がいつでも受け付けておりますので、
 製品使用に関するご心配は一切ございません。
