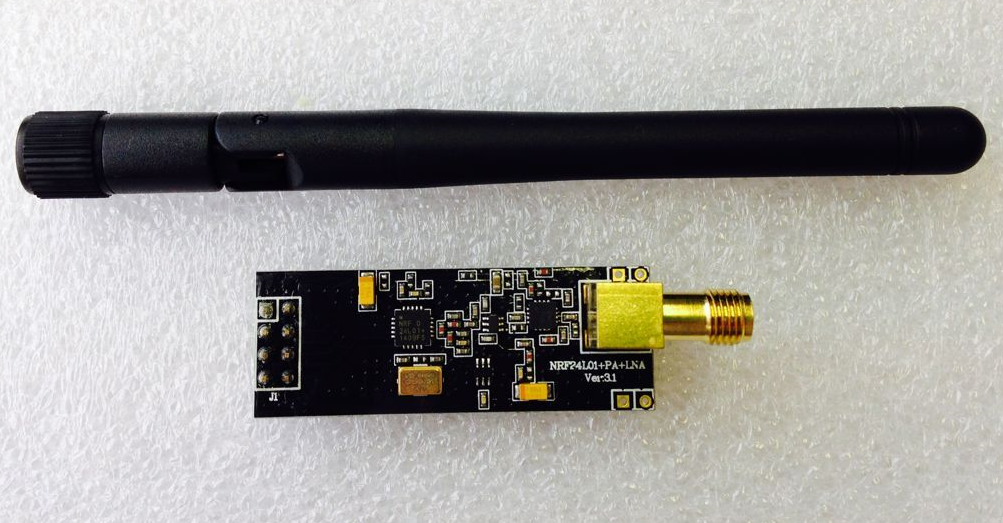

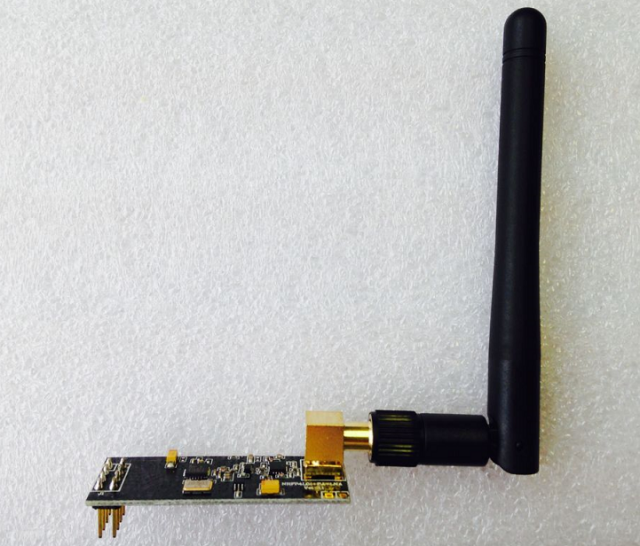

2.4G帯遠距離無線送受信モジュールnRF24L01P+PA+LNA(2DBアンテナ付き)

主な特長:


  • Nordic Semiconductor社製2.4GHz帯域用RFチップ、nRF24L01p(nRF24L01+)搭載、PA及びLNAを搭載して、低消費電力及び遠距離の通信を実現。外付けアンテナ付き。
  • 通信距離(屋外平地):250Kbpsで1100m 、1Mbpsで750m 、2Mbpsで520m
  • 6pipeのネットワーク通信をサポート
  • 125個のRFチャネルをサポート
  • メイン基板との接続は、2.54mmピッチ、4x2ピン列の基板対基板コネクタ搭載。
  • 豊富なソースコード:8051用のアセンブリ言語送受信、AVR用送受信、ARM用の送受信、
    MSP430用の送受信、PICシリーズ用の送受信、RS232送受信


主な用途:

フィットネス、健康関連機器など(歩数、心拍数、血圧などの計測データのリアルタイムな転送が可能)
その他、VOIP、リモコン、マウス、キーボード、セキュリティーシステムなど広範囲に応用可能

2.4G帯遠距離無線送受信モジュールnRF24L01P+PA+LNA(2DBアンテナ付き)

価格:

1,000円 (税込 1,080円)

[ポイント還元 10ポイント〜]
購入数:
お客様の声へのリンク レビューはありません
この商品について問い合わせる
友達にメールですすめる
この商品のURLを携帯に送る
携帯ページ

製品仕様

サイズ 45.54x16.46mm
電源電圧 DC 1.9V〜3.6V(3.3V推奨)
動作周波数 2.4GHz ISM帯
通信距離(屋外平地) 250Kbpsで1100m 、1Mbpsで750m 、2Mbpsで520m
最大出力パワー +20dBm
ピーク電流 送信時:115mA
受信時:45mA
パワーダウン時電流 4.2uA
動作温度 -20 - 70 ℃
受信感度:2Mbps -92 dBm
受信感度:1Mbps -95 dBm
受信感度:250Kbps -104 dBm
PA gain 20 dB
LNA gain 10 dB
LNAノイズ係数 2.6 dB
アンテナgain(ピック) 2 dBI
変調方式 GFSK
その他 最大伝送速度: 2Mbps、VoIP応用可能
自動ACK & 再送信
使いやすい2.54mmDIP、SPIインターフェース

寸法


インタフェース定義

No. Name Function I/O
Pin1 GND GND
Pin2 VCC 3-3.6V (recommended 3.3V)
Pin3 CE 動作モード選択、TX or RX I
Pin4 CSN SPIチップセレクト、低レベル有効 I
Pin5 SCK SPIクロック I
Pin6 MOSI SPI出力 I
Pin7 MISO SPI入力 O
Pin8 IRQ 割込み出力 O

各種資料

モジュールマニュアル NRF24L01-DIP-manual.pdf
MCU8051用のマニュアル NRF24L01-8051-user-manual.pdf
ARM7TDMI/LPC2148 + nRF2401マニュアル LPC2148_manual.pdf
データシート nRF24L01.pdf
豊富のサンプルソースコード nRF2401.zip

※RFモジュールについての注意:
本モジュールは開発者・無線技術者向けのエンジニアリングサンプル製品です。
技術基準適合は受けておりませんので、電波暗室や電波障害を起こさない十分に広い敷地・建屋内で実験を行ってください
この商品を製品として市場に販売することはできません。通信ICの評価、デバッグ、研究・開発用としてお役立てください。

★その他、アフターフォローは電話・メールで専門技術者がいつでも受け付けておりますので、
 製品使用に関するご心配は一切ございません。
