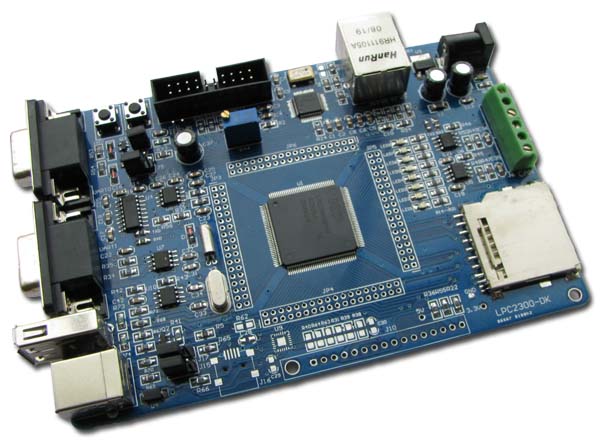

ARM7TDMI/LPC2388の開発キット

インターフェース、2009年5月号(2009年3月25日発売)にはフレッシャーズ向け企画第3弾ということでNXP Semiconductors社製のARM7TDMIコア内蔵マイコン「LPC2388」が付属します~。

マニュアル:LPC2388_manual.pdf 2009/3/17
回路図:LPC2388-DK.pdf
OpenJTAG + Eclipse + GCC(Webサーバサンプル付け)マニュアル

ツールダウンロードページへ

「LPC2388」開発キットの仕様:
●LPC2388搭載 ●10M/100M Ethernet x 1 ●USB2.0 device/host/OTG ●RS-232 x 2 ●JTAG/ICE ●CAN2.0 x 2 ●SDカードソケット ●DAオーディオアンプ(LM386) ●ADテスト用可変抵抗 ●I2C EEPROM ●SPI DataFlash ●ユーザLED x 8 ●割り込みテスト用ユーザボタン x 1 ●電源(別売):5VDC、プラグ2.1mmφ

付属ソフトウェア:
●Webサーバ、電圧とLEDの遠隔監視・制御 ●USBオーディオ、音楽が聞こえる ●USBメモリとして動く ●USBメモリをアクセス ●HIDデバイスとして動く ●SDカードの読み書き、FATファイルシステム付き ●UARTテスト ●ADCテスト ●DACテスト ●DMAテスト ●CANテスト ●割り込みテスト ●RTCテスト

LPC2388の詳細は次の通り。すごい数の周辺IOが搭載されています。

  • 16bit/32bit ARM7TDMI-Sコア、72MHz駆動
  • 512kB フラッシュメモリ
  • 64kB SRAM
  • 16kB SRAM for Ethernet
  • 16kB SRAM for USB
  • Ethernet DMA/USB DMA用のデュアルライン高速バス
  • 外部メモリバス
  • シリアルI/F
    • 10/100 Ethernet Media Access Controller with DMA
    • USB 2.0 device/host/OTG with 4 kB of endpoint RAM and DMA
    • UART x4
    • CAN x2
    • SPI x1
    • SSP x2
    • I2C x3
    • I2S x1
  • その他のI/F
    • SD/MMCメモリカード
    • 104本の汎用I/Oポート
    • 10bit ADC x8
    • 10bit DAC x1
    • TIMER x4
    • 3相PWM x1
    • Real-Time Clock(RTC)
    • RTC電源でバックアップされた2kB SRAM
    • WDT
  • TQFP144パッケージ
  • 3.3v電源
  • 4MHz内蔵RCオシレータ

ARM7TDMI/LPC2388の開発キット

価格:

13,125円 (税込 14,438円)

[ポイント還元 144ポイント~]
購入数:
お客様の声へのリンク 星1つ星1つ星1つ星1つ星1つ 5.0 (4件)
