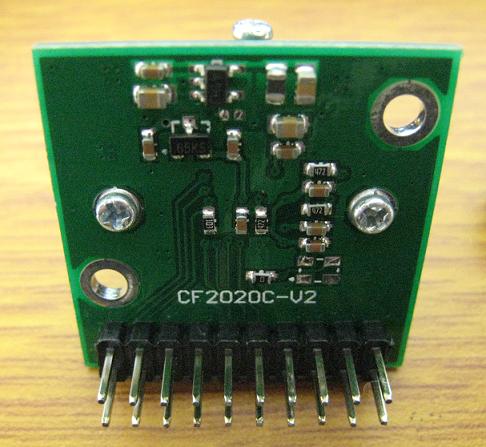

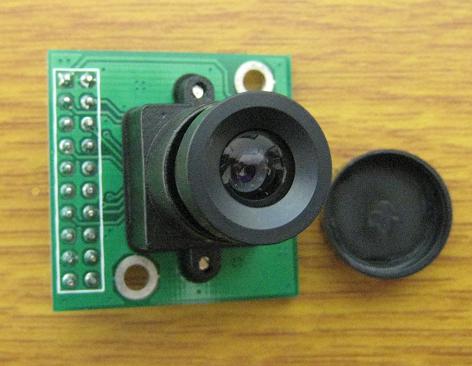

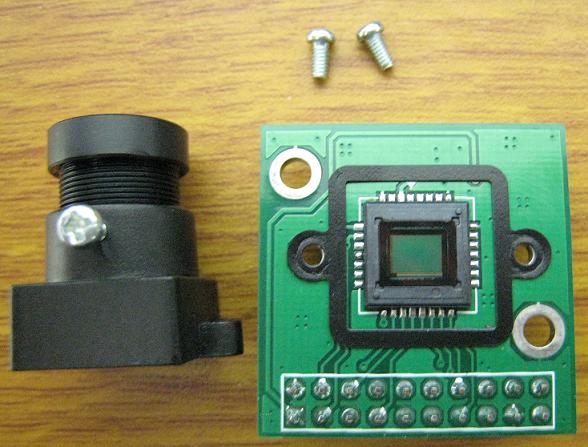

MT9D111メガピクセルカメラモジュール
マイクロン社製イメージプロセッサー用オンチップ・マイクロコントローラMT9D111を使った2メガピクセルＣＭＯＳカメラモジュールです。
- 仕様：
- 超低消費電力、プログレッシブスキャン
- 2メガピクセル画像解像度(1,600H x 1,200V)
- 1/3.2インチ・オプティカル・フォーマット
- フル画像解像度で15フレーム/秒(fps)
- リアルタイムJPEGエンコーダ
- 単一チップカメラモジュール用オンチップ・イメージフロー・プロセッサー
- オンチップ、10ビットADコンバータを搭載
- ITU_R BT.656 (YCbCr)、565RGB、555RGB、444RGB、および未加工出力データフォーマット
- JPEG 4:2:2と4:2:0出力
- 小さいサイズ：3cm x3cm
- 感度： 1.0 V/lux-sec (550nm)
- マスタークロック： 6 MHz～80 MHz(integrated PLL)
- SN比： 44dB (最大)
- 電圧： 3.3V-5V
- IO電圧： 3.0V (+/-0.3V)
- 消費電力： <150mW (@ 30 fps)
- 接続コネクタ:2.54mmピッチ(2列)20ピン、ピンヘッダ
- データシート：mt9d111_rev5.pdf
- 回路図：MT9D111-sch.pdf
- 外形寸法図：MT9D111-size.pdf

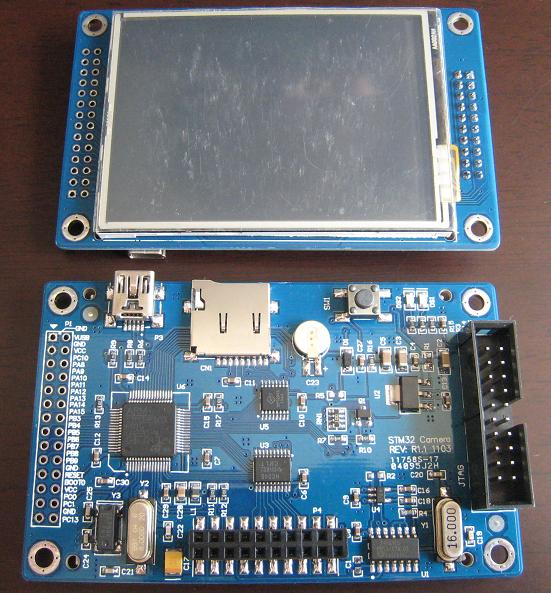

- STM32シリーズサンプルソース：stm32_Demo_ov7670.zip
|
|
