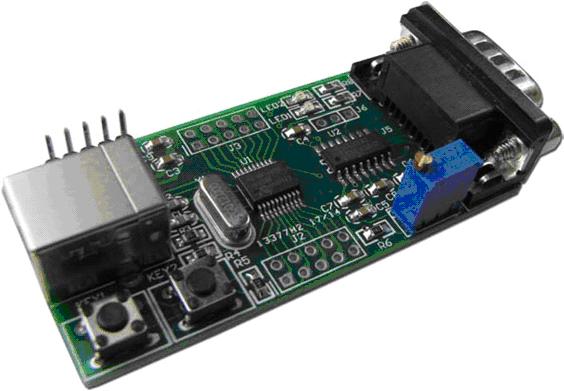

- Microchip社nanoWatt XLPシリーズの超省電力マイコンPIC18F14K50、最高周波数48MHz
- USB端子付でPIC内蔵のUSBインターフェースを活用できる
マニュアル:PIC18F14K50_manual.pdf 2010/06/19
回路図:PIC18F14K50-SCH.pdf
その他資料のダウンロードページへ
主な仕様:
- 超省電力マイコンPIC18F14K50、最高周波数48MHz
- USB boot loader書込み済み、書込器無しで書込みできる
- 16kB Flash、768B SRAM、256B EEPROM
- 動作電圧:1.8v~5.5v
- USB 2.0 デバイス、低速(1.5 Mb/s)と全速(12 Mb/s)モードをサポート
- JTAGインタフェース、5pinタイプ
- フル機能のRS232 x1
- AD可変ポテンショメータ x1
- ユーザーLEDx2
- ユーザーボタンx2
- USBポートで給電
- CPUのすべてのIOを2.54mm拡張ピンヘッダで引き出されている
- 外形寸法: 68×32(mm) ※突起物は除く
USB Device - HID – Mouse
USB Device - HID – Keyboard
USB Device - HID – Joystick
USB Device - HID – Custom Demos
USB Device - CDC – Basic Demo
