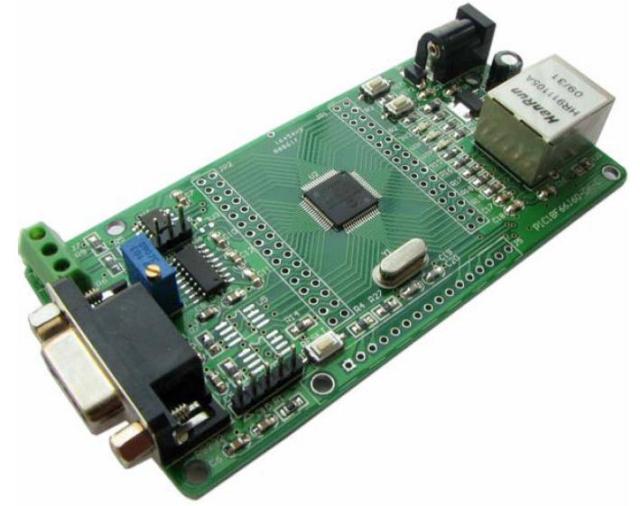

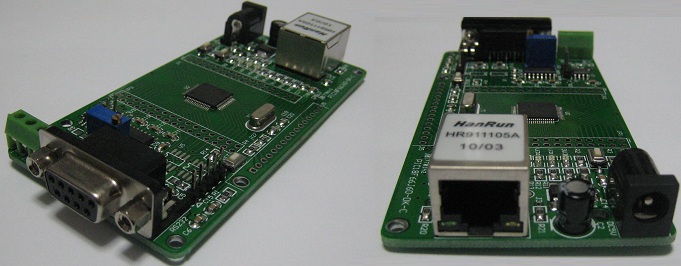

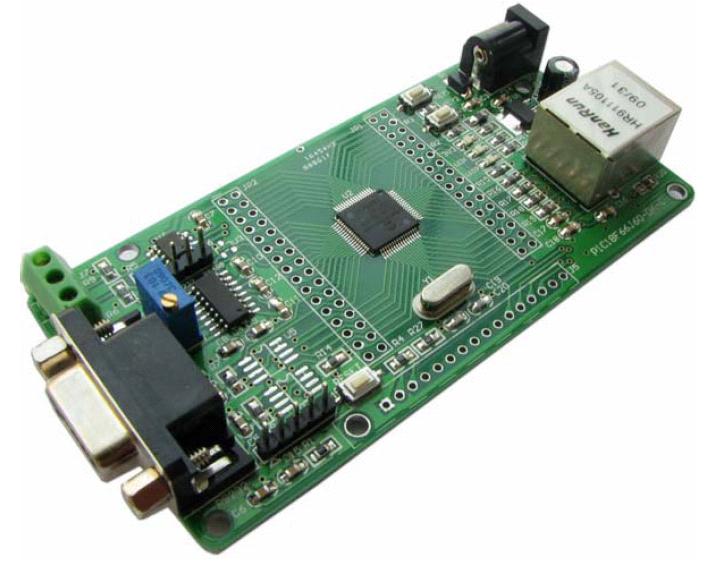

- Microchip社イーサネット内蔵PIC18F66J60マイコン搭載、64ピンTQFP、最高周波数48MHz
マニュアル：PIC18F66J60_manual.pdf 2010/06/21
回路図：PIC18F66J60-SCH.pdf
その他資料のダウンロードページへ
主な仕様：
- 64kB ROM、3.8kB SRAM、8kB LAN用バッファ
- 10M Ethernet RJ45ｘ1
- JTAGインタフェース、5pinタイプ
- 16文字x2行表示LCD（HD44780）インタフェース
- RS232ｘ1 、RS485ｘ1
- AD可変ポテンショメータ x1
- ユーザーLEDｘ2
- ユーザーボタンｘ2
- 外部5V電源(別売)で給電
- CPUのすべてのIOを2.54mm拡張ピンヘッダで引き出されている
- 外形寸法: 106×52(mm) ※突起物は除く
- サンプルソース：TCPIP WebVend App
