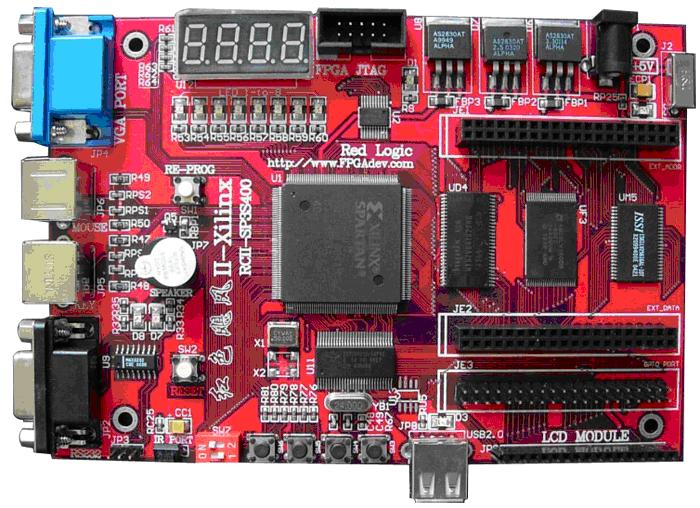

Xilinx社製Spartan3シリーズXC3S400を搭載したFPGAボードです。スタートキット、設計研究キットとしてお勧めです。
- 製品付属品：LPTダウンロードケーブル、1602 LCD液晶モジュール、5V/1A電源アダプタ、シリアルケーブル、USBケーブル
- 仕様概要：
- Spartan3シリーズXC3S400搭載
- コンフィギュレーションデバイスXCF02S搭載
- SRAM(512KB)搭載
- SDRAM(8MB)搭載
- Flash(2MB)搭載
- 50MHz水晶発振器搭載、拡張オプション回路付き
- RS232シリアルポート（DB9メス）
- VGA I/F
- PS2 I/F、キーボード又はマウスを接続可
- 1602液晶I/F、液晶モジュール
- ブザー
- USB2.0 I/F（CY68013）
- 7セグメントLEDｘ4
- ユーザーキーｘ4、SWキーｘ2
- ユーザLEDｘ8
- 拡張インタフェース

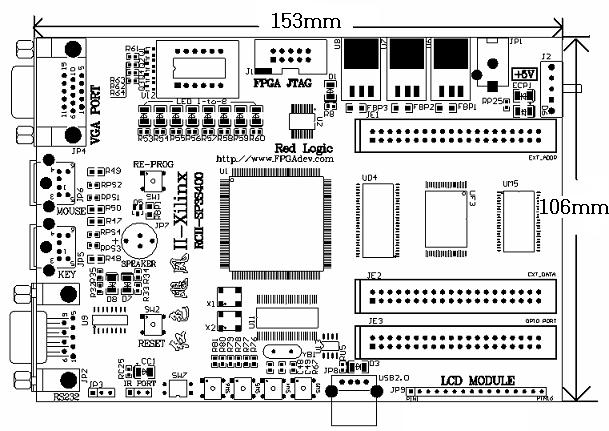

- 外形寸法: 153×106(mm) ※突起物は除く
- 回路図：SP3S400_SCH.pdf
- マニュアル：Xilinx_SP3S400_Manual.pdf
- サンプルソース：Examples.zip
- データシート：Datasheet.zip
