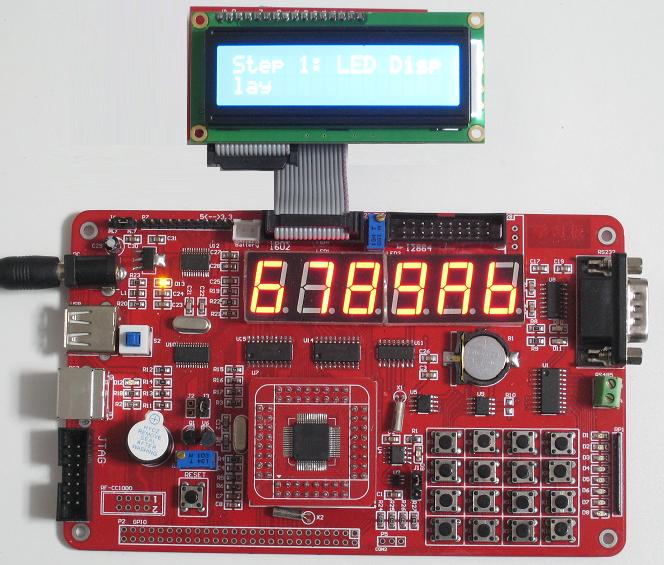

- TI社製超低消費電力マイクロコントローラ MSP430F149搭載
- カーネルボードと拡張ボードの分離設計となっており、使い便利
- 拡張ボードに豊富な機能を搭載
- 外形寸法:155mm×95mm※突起物は除く
- 回路図などの資料を公開
- サンプルソース沢山
- 付属品豊富：1602液晶LED、LPT簡易エミュレーター、5V/1A電源、シリアルケーブル、USBケーブル
- マニュアル：MSP430F149_UserManule.pdf
- 回路図：sch.pdf
- データシート：datasheet.zip
- 参考資料：document.zip
- サンプルソース：Examples.zip
-
拡張ボード主な仕様：
- 三種類の給電方式：外部電源、USB給電、バッテリー給電
- 8-bit双方向レベル変換I/F（5V--3.3V, 3.3V--5V）
- USB I/F(USB2.0、USB1.1両方サポート）
- PS2 I/F
- JTAG I/F
- ブザー
- RF無線モジュールI/F
- 12-Bit温度センサー
- 12-Bit ADC I/F
- 8-Bit DAC I/F
- 1602液晶モジュールI/F
- 12864液晶モジュールI/F
- 6×7SEG表示モジュール
- RTCリアルタイムクロック+ボタンバッテリー
- 256×8-BitのEEPROM
- 4×4マトリックスキーボード（独立キーとしても利用可）
- RS232 I/F
- 簡易RS485 I/F
- ユーザーLEDｘ8
- MCUの全てのIOを引き出されている
