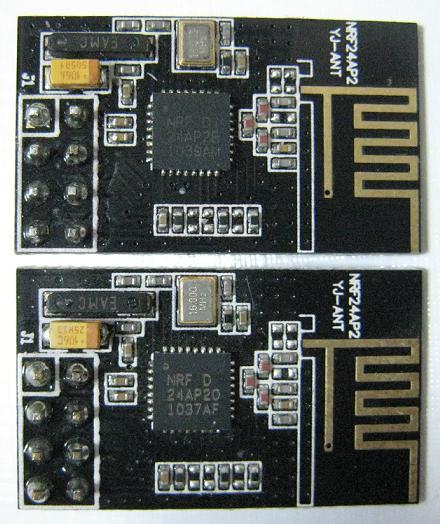

Nordic Semiconductor社製2.4GHz帯域用RFチップ(nRF24AP2)を採用することにより、超低消費電力を実現しています。
主な特長：
Nordic Semiconductor社製2.4GHz帯域用RFチップ、nRF24AP2搭載、アンテナ搭載。
1チャンネルと8チャンネルの2タイプに対応。

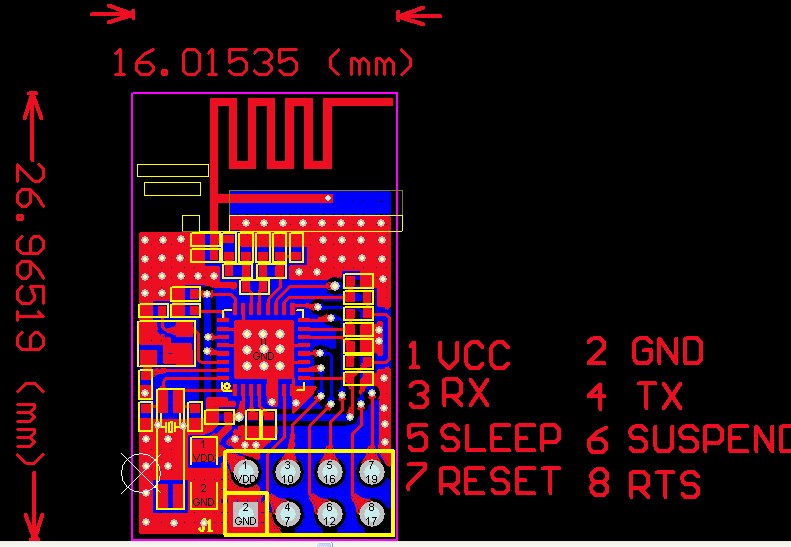

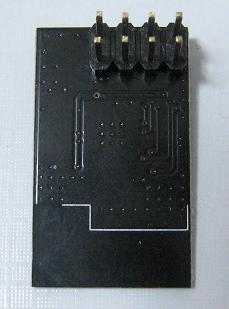

メイン基板との接続は、2.54mmピッチ、4x2ピン列の基板対基板コネクタ搭載。
主な用途：
フィットネス、健康関連機器など(歩数、心拍数、血圧などの計測データのリアルタイムな転送が可能)
その他、リモコン、ホームネットワーク、セキュリティーシステムなど広範囲に応用可能
主な特長：
Nordic Semiconductor社製2.4GHz帯域用RFチップ、nRF24AP2搭載、アンテナ搭載。
1チャンネルと8チャンネルの2タイプに対応。
メイン基板との接続は、2.54mmピッチ、4x2ピン列の基板対基板コネクタ搭載。
主な用途：
フィットネス、健康関連機器など(歩数、心拍数、血圧などの計測データのリアルタイムな転送が可能)
その他、リモコン、ホームネットワーク、セキュリティーシステムなど広範囲に応用可能
主な仕様
| サイズ | 16x22mm |
| 電源電圧 | DC 1.9V～3.6V |
| 動作周波数 | 2400MHz～2483.5MHz |
| 通信距離 | 見通し10m以上 |
| ピーク電流 | 送信時：15mA (300μs～350μs)
受信時：17mA (500μs～1ms) |
| 動作温度 | -40℃～+85℃ |
仕様書：nRF24AP2_Product_Specification_v1_2.pdf
データシート：datasheets.zip
