■maxim社の1-Wireインターフェース温度センサーです。
■このセンサの特徴は高精度±0.5℃のディジタル温度センサです。
■1-Wire(ワン・ワイヤ)通信方式は電源と信号を2線(グランド+1本)でコントロールできる規格です。
■このセンサの特徴は高精度±0.5℃のディジタル温度センサです。
■1-Wire(ワン・ワイヤ)通信方式は電源と信号を2線(グランド+1本)でコントロールできる規格です。
- <製品特徴>
- maxim社の1-Wireインターフェース温度センサーDS18B20を搭載
- 1-Wire(ワン・ワイヤ)通信方式は電源と信号を2線(グランド+1本)でコントロールできる規格です。
- 測定温度範囲:-55℃~+125℃
- 分解能:1/16℃
- ビット数:12ビット相当
- 精度:±0.5℃(-10~+85℃において)
- 変換時間:約750ms
- 製造時に64ビット(実質は48ビット)のユニークIDが書き込まれています。

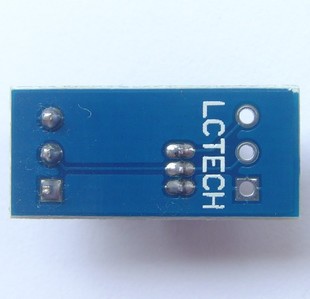

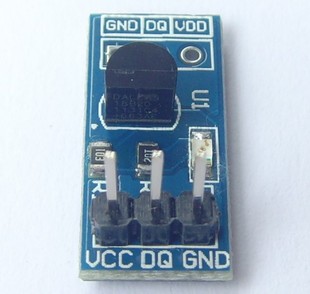

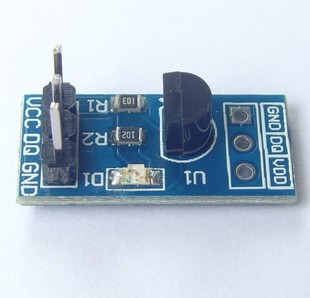

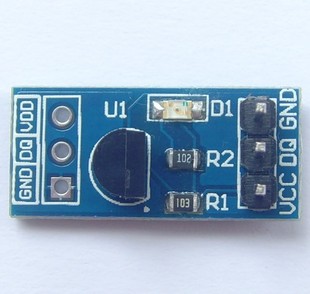

- 3P丸穴を付けてDS18B20チップを便利に取り付け・外す
- DS18B20チップから全てピンを引き出す(プルアップ抵抗を内蔵)
- 電源LEDを搭載
- 接続インターフェース:2.54mmピッチ3ピン
- 外形寸法:21(mm)x10(mm) ※突起物は除く データシート:DS18B20-ds.pdf
回路図:DS18B20-sch.pdf
サンプルソース:DS18B20-example.zip
