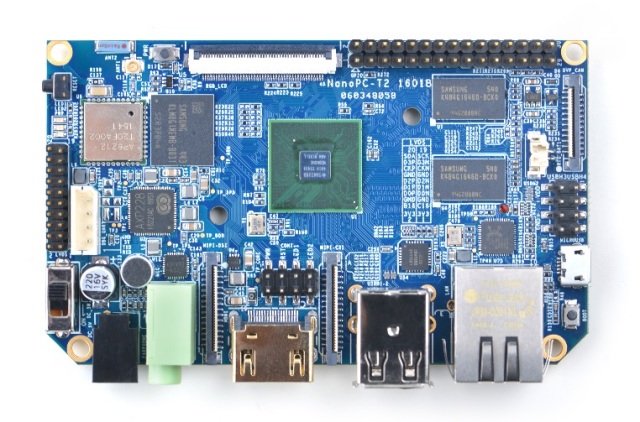

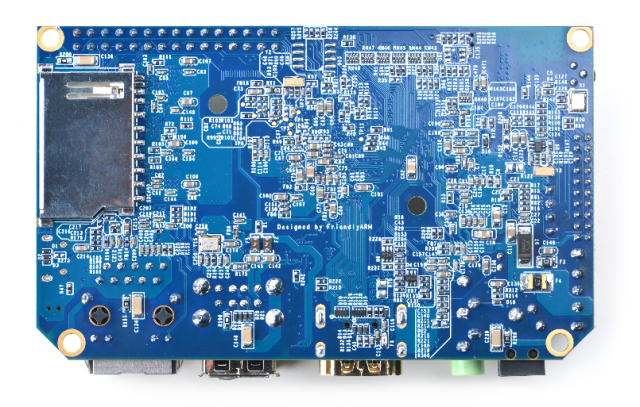

ARM/Cortex-A9・4コア S5P4418開発ボードNanoPC T2(小型で豊富なインタフェース搭載、ヒートシンク、アクリルボックス付き)
◆サムスンの高性能4コアプロセッサS5P4418を搭載、周波数1.4GHz。1GB DDR3 RAM、8G eMMC Flashメモリ搭載。AndroidとDebianをサポート。HDMIとLCD両方同時出力をサポート。

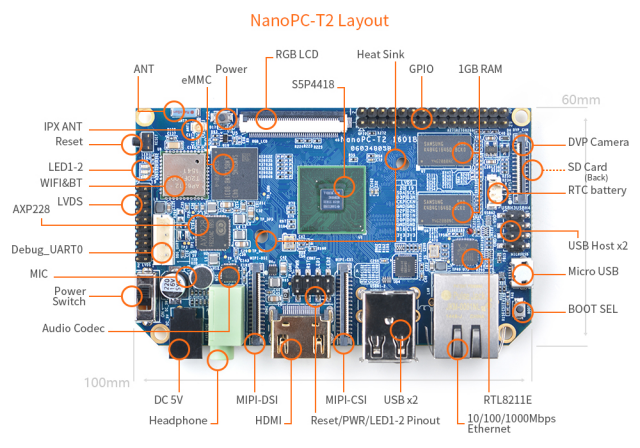

◆PCBサイズは100 x 60mm、無線WiFiとBluetooth統合モジュール搭載、ギガイーサネット、HDMI、LCD、Audio、Video、カメラI/F、USBなど、小型で豊富なインタフェース搭載。
製品仕様
- CPU：Cortex-A9 4コアを採用したサムソン(SAMSUNG)社のS5P4418、周波数1.4GHz。
- PMU電源管理：AXP228を搭載、ソフトウェアシャットダウン・ウェイクアップをサポート
- 1GB DDR3 RAM
- 8GB eMMC Flashメモリ
- ギガイーサネットI/F(RTL8211E)
- 802.11 b/g/n SDIO WiFiと4.0 dual modeのBluetooth統合モジュールを搭載
- ビデオ入力：DVP Camera/MIPI-CSI（二つのカメラI/F）
- ビデオ出力：HDMI/LVDS/並列RGB-LCD/MIPI-DSI（四つの出力I/F）
- オーディオ：3.5mmイヤホン台座/Via HDMI、マイク搭載
- USB ホスト：4 x USB 2.0 Host、Type A I/Fx2、2.54mmピッチI/Fx2
- Micro USB：1 x USB 2.0 Client
- 液晶(LCD)コントロールI/F：0.5mmピッチSMT FPCコネクタ、X710、S700、HD700液晶と直結できる
- HDMI：HDMI 1.4a、Type A I/F、1080P60をサポート
- DVPカメラのI/F： 24pin, 0.5mmピッチ
- UART I/F：4 pins、2.54mmピッチ
- 標準SDカードスロートx１
- GPIO：2.54mmピッチ、30pin、UARTx3・SPIx1・I2Cx1・PWMx3・IOx11のピンを含む
- LED：電源LEDx1、ユーザーLEDx2
- KEY：RESETx1、Power KEYx1
- 電源：5V/2A DC
- PCB層数：6層
- PCB外形寸法：100x60(mm) ※突起物は除く
- OS：Android5.1, Debian8
同梱内容
S5P4418開発ボード、ヒートシンク(装着済み)、アクリルボックス(装着済み)各種資料
| 簡易マニュアル： | S5P4418_Nanopc-T2_manual.pdf |
| データシート： | datasheet.zip |
| 回路図： | NanoPC-T2_1601B_Schematic.pdf |

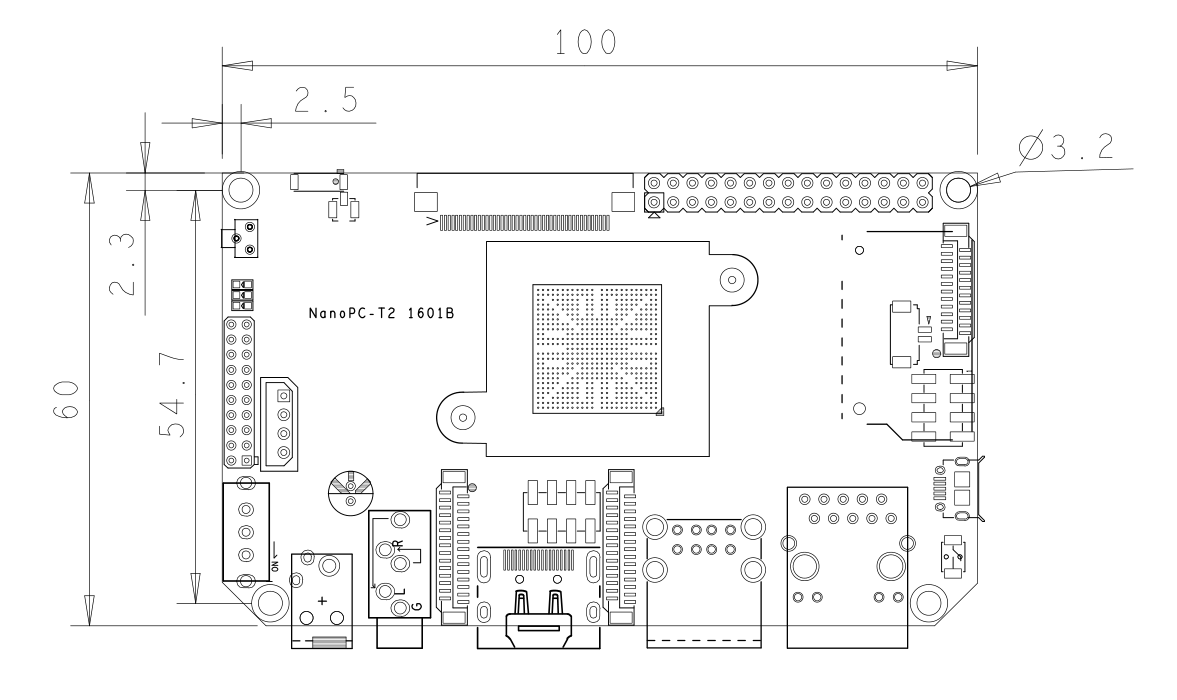

| 寸法図： | nanopc-t2-size.png |
| SDカード作成関連： | Windows環境使用ツール Android/Debianイメージファイル(製品購入後提供させて頂きます) |
| ソースコード： | ソースコードダウンロードページ |
GPIOピン定義
| Pin# | Name | Pin# | Name |
| 1 | SYS_3.3V | 2 | DGND |
| 3 | UART2_TX/GPIOD20 | 4 | UART2_RX/GPIOD16 |
| 5 | I2C0_SCL | 6 | I2C0_SDA |
| 7 | SPI0_MOSI/GPIOC31 | 8 | SPI0_MISO/GPIOD0 |
| 9 | SPI0_CLK/GPIOC29 | 10 | SPI0_CS/GPIOC30 |
| 11 | UART3_TX/GPIOD21 | 12 | UART3_RX/GPIOD17 |
| 13 | UART4_TX/GPIOB29 | 14 | UART4_RX/GPIOB28 |
| 15 | GPIOB31 | 16 | GPIOB30 |
| 17 | GPIOC4 | 18 | GPIOC7 |
| 19 | GPIOC8 | 20 | GPIOC24 |
| 21 | GPIOC28 | 22 | GPIOB26 |
| 23 | GPIOD1/PWM0 | 24 | GPIOD8/PPM |
| 25 | GPIOC13/PWM1 | 26 | AliveGPIO3 |
| 27 | GPIOC14/PWM2 | 28 | AliveGPIO5 |
| 29 | VDD_5V | 30 | DGND |
20Pin LVDSピン定義
| Pin# | Name | Pin# | Name |
| 1 | SYS_3.3V | 2 | SYS_3.3V |
| 3 | GPIOC16 | 4 | GPIOB18 |
| 5 | DGND | 6 | DGND |
| 7 | LVDS_D0- | 8 | LVDS_D0+ |
| 9 | LVDS_D1- | 10 | LVDS_D1+ |
| 11 | LVDS_D2- | 12 | LVDS_D2+ |
| 13 | DGND | 14 | DGND |
| 15 | LVDS_CLK- | 16 | LVDS_CLK+ |
| 17 | LVDS_D3- | 18 | LVDS_D3+ |
| 19 | I2C2_SCL | 20 | I2C2_SDA |
DVP Camera IFピン定義
| Pin# | Name |
| 1, 2 | SYS_3.3V |
| 7,9,13,15,24 | DGND |
| 3 | I2C0_SCL |
| 4 | I2C0_SDA |
| 5 | GPIOB14 |
| 6 | GPIOB16 |
| 8,10 | NC |
| 11 | VSYNC |
| 12 | HREF |
| 14 | PCLK |
| 16-23 | Data bit7-0 |
RGB LCD IFピン定義
| Pin# | Name |
| 1, 2 | VDD_5V |
| 11，20，29, 37，38，39，40, 45 | DGND |
| 3-10 | Blue LSB to MSB |
| 12-19 | Green LSB to MSB |
| 21-28 | Red LSB to MSB |
| 30 | GPIOB25 |
| 31 | GPIOC15 |
| 32 | XnRSTOUT Form CPU |
| 33 | VDEN |
| 34 | VSYNC |
| 35 | HSYNC |
| 36 | LCDCLK |
| 41 | SCL2 |
| 42 | SDA2 |
| 43 | GPIOC16 |
| 44 | NC |
MIPI-DSIピン定義
| Pin# | Name |
| 1, 2, 3 | VDD_5V |
| 4 | DGND |
| 5 | I2C2_SDA |
| 6 | I2C2_SCL |
| 7 | DGND |
| 8 | GPIOC0 |
| 9 | DGND |
| 10 | GPIOC1 |
| 11 | DGND |
| 12 | GPIOA28 |
| 13 | nRESETOUT |
| 14, 15 | DGND |
| 16 | MIPIDSI_DN3 |
| 17 | MIPIDSI_DP3 |
| 18 | DGND |
| 19 | MIPIDSI_DN2 |
| 20 | MIPIDSI_DP2 |
| 21 | DGND |
| 22 | MIPIDSI_DN1 |
| 23 | MIPIDSI_DP1 |
| 24 | DGND |
| 25 | MIPIDSI_DN0 |
| 26 | MIPIDSI_DP0 |
| 27 | DGND |
| 28 | MIPIDSI_DNCLK |
| 29 | MIPIDSI_DPCLK |
| 30 | DGND |
MIPI-CSIピン定義
| Pin# | Name |
| 1, 2 | SYS_3.3V |
| 3 | DGND |
| 4 | I2C0_SDA |
| 5 | I2C0_SCL |
| 6 | DGND |
| 7 | SPI2_MOSI/GPIOC12 |
| 8 | SPI2_MISO/GPIOC11 |
| 9 | SPI2_CS/GPIOC10 |
| 10 | SPI2_CLK/GPIOC9 |
| 11 | DGND |
| 12 | GPIOB9 |
| 13 | GPIOC2 |
| 14, 15 | DGND |
| 16 | MIPICSI_DN3 |
| 17 | MIPICSI_DP3 |
| 18 | DGND |
| 19 | MIPICSI_DN2 |
| 20 | MIPICSI_DP2 |
| 21 | DGND |
| 22 | MIPICSI_DN1 |
| 23 | MIPICSI_DP1 |
| 24 | DGND |
| 25 | MIPICSI_DN0 |
| 26 | MIPICSI_DP0 |
| 27 | DGND |
| 28 | MIPICSI_DNCLK |
| 29 | MIPICSI_DPCLK |
| 30 | DGND |
シリアルデバッグセット内容
USB RS232変換ケーブル(Dサブオス) + RS232C-TTLレベル変換基板 + 4ピン配列変換ケーブル
OV5640カメラモジュール
OV5640カメラモジュール
7インチ静電タッチパネル付き液晶X710
寸法図
主な仕様：
| Item | Specifications |
| Type | X710 |
| LCD size | 7.0 inch(Diagonal) |
| Resolution | 1024 x 3(RGB) x 600 |
| Display mode | Normally White, Transmissive |
| Dot pitch | 0.05(W) x 0.15(H) mm |
| Active area | 153.6(W) x 90.0(H) mm |
| Color arrangement | RGB stripe |
| Interface | Digital |
| Backlight power consumption | 2.75W |
| Panel power consumption | 1W |
★その他、アフターフォローは電話・メールで専門技術者がいつでも受け付けておりので、
製品使用に関するご心配は一切ございません。
