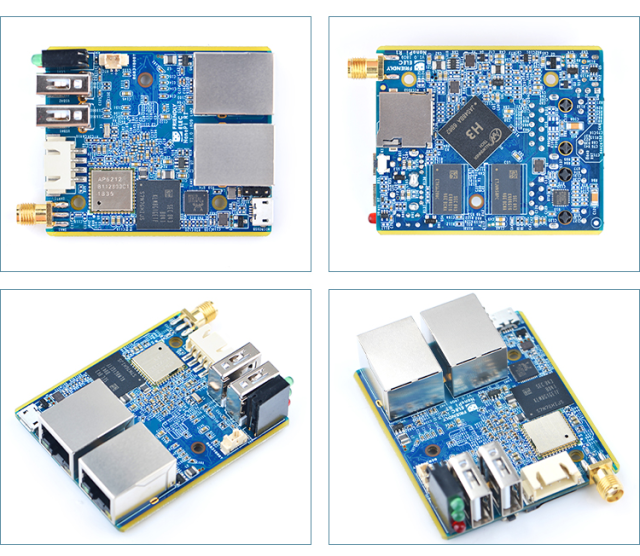

ARM/Cortex-A7・4コア H3開発ボードNanoPi_R1(Dual Ethernet Port,WiFi&BT,eMMC,USB&Serial Port for IoT)
◆Allwinner社の高性能4コアプロセッサH3を搭載、周波数up to 1.2GHz。
◆1G DDR3 RAM、8GB eMMC搭載。Dual Network I/F、WiFi＆BTモジュールを搭載。
◆Linux4.14カーネルを採用して、Ubuntu-Core，OpenWrtをサポート。
オープンソースで、IoTルーター、IoTアプリ、スマートホームゲートウェイなどの開発に適しています。

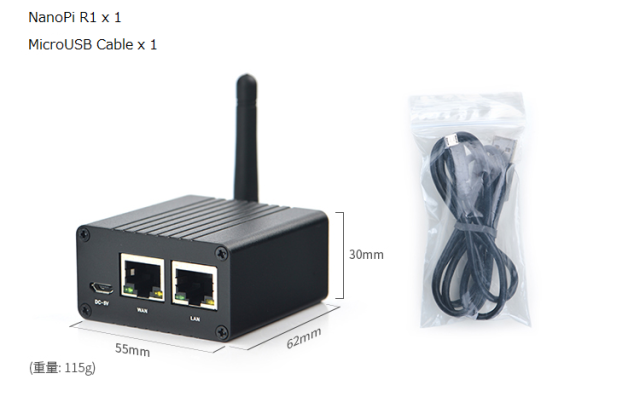

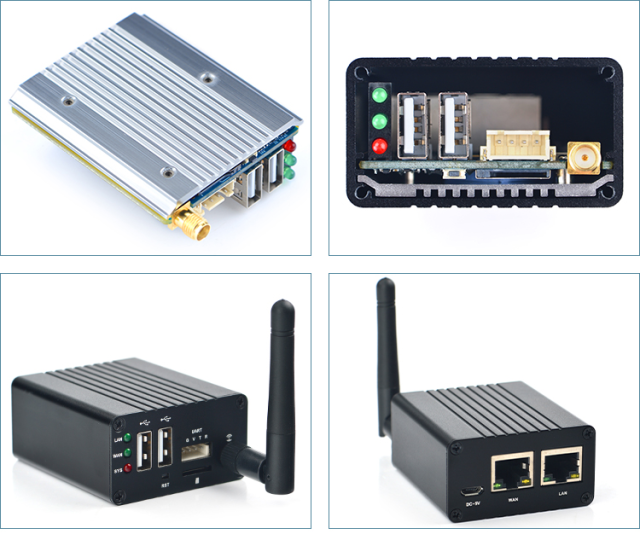

◆ヒットシンク＆金属製ケース付き。

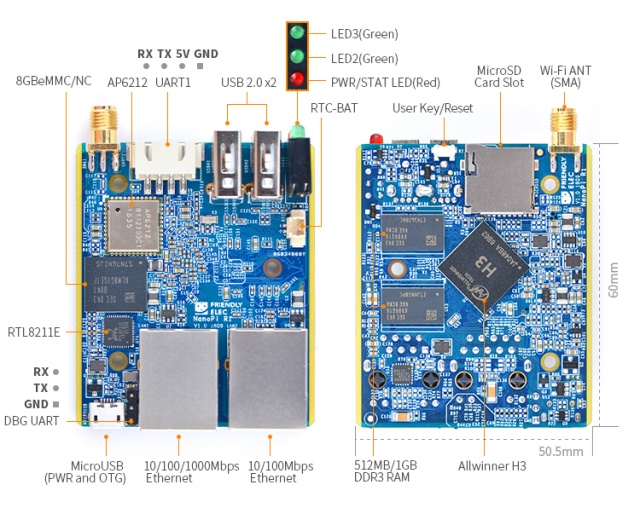

製品仕様
- Cortex-A9 4コアを採用したAllwinner社のH3、周波数1.2GHz。
- 1G DDR3 RAM
- 8GB eMMC
- Network：10/100/1000M Ethernet I/F x 1、10/100M Ethernet I/F x 1
- WiFi：802.11b/g/n、SMAアンテナ付き
- Bluetooth：4.0 dual mode
- USB Host: Type-A x2
- MicroSD Slot x 1
- MicroUSB：OTG及び給電
- Debug Serial Port: 3Pin 2.54mmピッチピンヘッダー
- UART: 4Pin 2.54mmピッチBoxコネクタ
- LED: LED x 3
- KEY: KEY x 1
- Power Supply: DC 5V/2A
- Temperature measuring range: -20℃ to 70℃
- 外形寸法: 60x50.5(mm) ※突起物は除く
- OS/Software: U-boot，Ubuntu-Core，OpenWrt
各種資料
| 製品説明ページ： | detail link |
| データシート： | Allwinner_H3_Datasheet_V1.2.pdf |
| 回路図： | /NanoPi_R1_V1.0_1809-Schematic.pdf |
| 寸法図： | Dimension_NanoPi_R1_V1.0_1809_PCB.rar |
| SDカード作成関連： | Windows環境使用ツール |
| イメージファイル： | download link |
★その他、アフターフォローは電話・メールで専門技術者がいつでも受け付けておりので、
製品使用に関するご心配は一切ございません。
