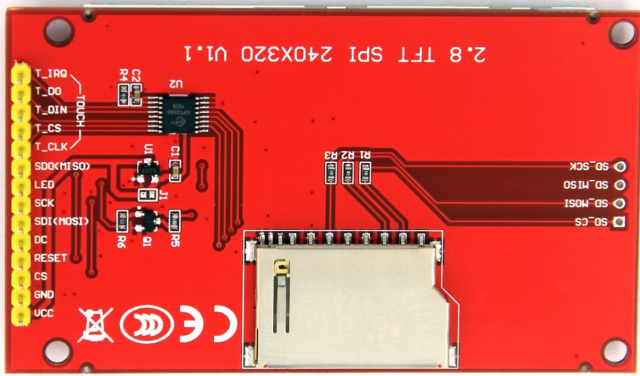

タッチパネル付き2.8”TFT液晶モジュール（2.8inch、SPIシリアル通信式）

価格:	¥1,500 (税込 ¥1,650)
	[ポイント還元 16ポイント～]

販売期間：
数量:	個

在庫

あり

5.0 (1件)

•
•

• 2.8”TFT液晶（コントローラ：ILI9341）、解像度：QVGA　240(W)*320(H)、65535色
• タッチパネル・コントローラXPT2046 (SPIインターフェース)
• 電源：3.3V or 5V
• 4線式SPIインタフェース、使いやすいDIP2.54mmピッチ
• フォントは内蔵しておりません
• 表示エリアサイズ：43.2x57.6mm
• PCBサイズ：50.0x86.0mm
• Arduino、C51、STM32のサンプルソースを提供
• 付属品：タッチペン
• 2.2/2.4/2.8/3.2/3.5/4.0 inchのもありますが、お気軽にお問い合わせください。

　　　　　　　

マニュアル： 2.8inch_SPI_Module_MSP2807_User_Manual_EN.pdf

液晶パネル規格書： QD-TFT2803 specification_v1.1.pdf

回路図： MSP2807-2.8-SPI.pdf

寸法図： MSP2807_SIZE.png

データシート：ILI9341 Datasheet.pdf

デモソース：Demo.zip

その他の参考資料：
User_Manual.zip
Chinese and English display modulo settings
Module instructions for use on the Arduino

ツール：
PCtoLCD2002.zip
Image2Lcd.zip

お客様の声

きゃんじぃ様	投稿日：2020年12月14日
おすすめ度：
サンプルコードが沢山あったので移植も簡単で、すぐに動作させられました。 この価格なら失敗してもいいかなぁ、、、と思って発注したけど、結果的には満足しています！ 小型でタッチパネルが付いたＴＦＴをお探しでしたら、これを検討されても良いでしょう。
