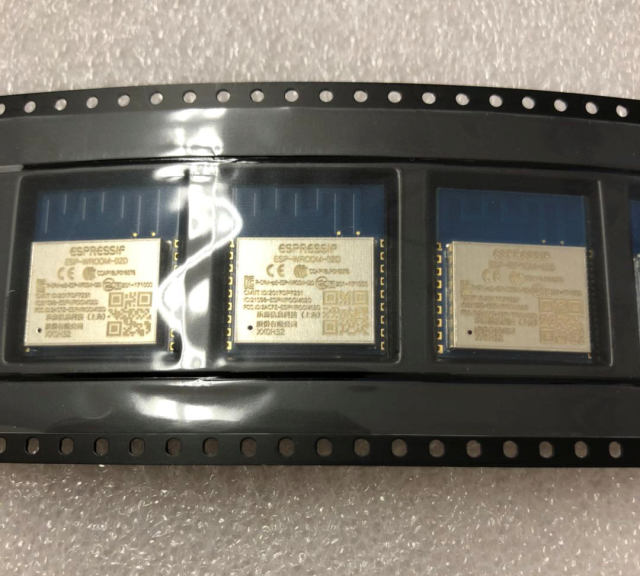

32-bit MCU&2.4 GHz Wi-Fi通信モジュールESP-WROOM-02D
ESP8266EX(SoC、32bit MCU)を搭載したWiFi通信モジュールです。
主な特徴：
◆性能高いESP8266EX（Xtensa＠32-bit LX6を内蔵したCPU、周波数160MHz）を搭載、RTOSもサポート
◆内蔵フラッシュメモリ：４MB
◆スリープ電流は20μA未満であるため、バッテリ給電およびスマートウェア応用に適合
◆SPI、UART、I2C、I2S、IrDA、PWM、GPIO、SDIO、10ビットADコンバータなど、
多彩なインターフェースが内蔵されている
◆電波法の技術基準適合証明（技適・工事設計認証）取得済でユーザによる免許や申請手続き不要。
他にSRRC、FCC、CE-RED、KCC、IC及びNCCなどのRF認証、RoHS、REACHの環境認証、HTOL、HTSL、μHAST、TCT、ESDの信頼性認証も取得済み。
製品仕様
| Certification | RF certification： SRRC, FCC, CE (RED), IC, NCC, KCC, TELEC (MIC) Green certification： RoHS, REACH |
| Test | Reliablity：HTOL/HTSL/uHAST/TCT/ESD |
| Wi-Fi | Wi-Fi protocols： 802.11 b/g/n Frequency range： 2.4 GHz ~ 2.5 GHz (2400 MHz ~ 2483.5 MHz） |
| Hardware | Peripheral interface： UART/HSPI/I2C/I2S/IR Remote Control/GPIO/PWM Operating voltage： 2.7 V ~ 3.6 V Operating current： Average: 80 mA Minimum current delivered by power supply：500 mA Operating temperature range： -40 °C ~ 85 °C Storage temperature： -40 °C ~ 85 °C Moisture sensitivity level： Level 3 |
| Software | Wi-Fi mode： Station/SoftAP/SoftAP + Station Security： WPA/WPA2 Encryption： WEP/TKIP/AES Firmware upgrade： UART Download/OTA (via network)/Download and write firmware via host Software development： Supports Cloud Server Development/SDK for custom firmware development Network protocols： IPv4, TCP/UDP/HTTP/FTP User configuration： AT Instruction Set, Cloud Server, Android/iOS app |
| アンテナ | Onboard antenna |

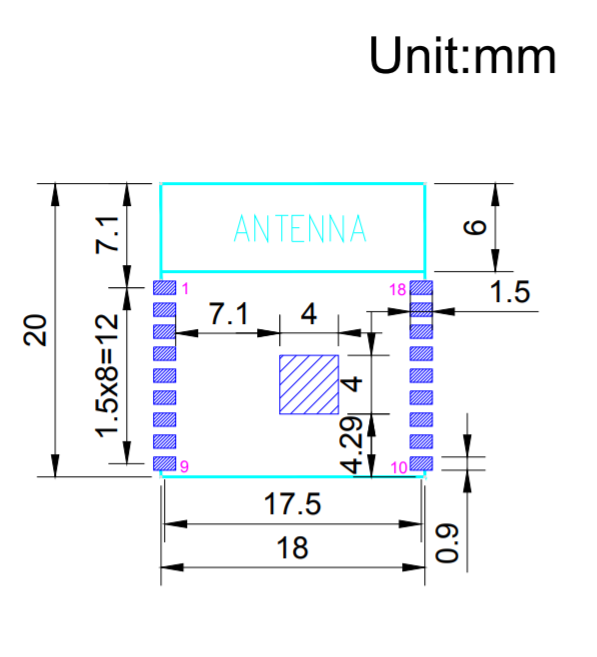

| 寸法(mm) | (18.00 ± 0.10) x (20.00 ± 0.10) x (3.20 ±0.10) |
PIN 説明
| No. | Pin Name | Functional Description |
| 1 | 3V3 | 3.3 V power supply (VDD) |
| 2 | EN | Chip enable pin. Active high. |
| 3 | IO14 | GPIO14; HSPI_CLK |
| 4 | IO13 | GPIO12; HSPI_MISO |
| 5 | IO12 | GPIO13; HSPI_MOSI; UART0_CTS |
| 6 | IO15 | GPIO15; MTDO; HSPICS; UART0_RTS Pull down. |
| 7 | IO2 | GPIO2; UART1_TXD Floating (internal pull-up) or pull up. |
| 8 | IO0 | GPIO0 UART download: pull down. Flash boot: floating or pull up. |
| 9 | GND | GND |
| 10 | IO4 | GPIO4 |
| 11 | RXD | UART0_RXD, receive end in UART download; GPIO3 |
| 12 | TXD | UART0_TXD, transmit end in UART download, floating or pull up; GPIO1 |
| 13 | GND | GND |
| 14 | IO5 | GPIO5 |
| 15 | RST | Reset |
| 16 | TOUT | It can be used to test the power-supply voltage of VDD3P3 (Pin3 and Pin4) and the input power voltage of TOUT (Pin6). These two functions cannot be used simultaneously. |
| 17 | IO16 | GPIO16; used for Deep-sleep wake-up when connected to RST pin. |
| 18 | GND | GND |
