OV9281 グローバルシャッター USBカメラモジュール
1MP・モノクロ・120fps・120°広角
OMNIVISION OV9281を搭載した、USB 2.0 / UVC対応のモノクロカメラモジュールです。グローバルシャッターにより、搬送物、ロボット、移動体など高速で動く被写体のローリングシャッター由来の動体歪みを抑えた撮像が可能です。本モジュールはMJPEG 1280×720で最大120fps、120°広角レンズに対応し、マシンビジョン、ロボットビジョン、高速トラッキング、研究開発・PoCに適しています。
高速で動く対象を「形を崩しにくく」撮る
ローリングシャッターでは、高速移動やカメラ振動によって対象物が傾いたり、形状が崩れて見える場合があります。OV9281はグローバルシャッターを採用し、全画素を同じタイミングで露光することで、動体撮影に適した入力映像を取得できます。
- コンベア上のワーク撮像
- ロボット・AGV / AMRの周辺認識
- 高速トラッキング・動作解析
- バーコード・マーカー認識の評価
OV9281センサー自体は1280×800 / 120fpsに対応しますが、本商品で現在公開しているUSB出力仕様はMJPEG 1280×720 / 最大120fpsです。利用可能な解像度・フォーマット・フレームレートは接続環境によりご確認ください。
高速撮像・カメラ選定・量産カスタムを相談可能
「搬送速度に対して何fps必要か」「より狭角のレンズへ変更したい」「OpenCVで高速取得したい」「筐体やケーブルを量産仕様へ変更したい」など、PoCから製品化まで法人向けにご相談いただけます。
1. OV9281 USBカメラが選ばれる理由
高速・モノクロ・広角を小型USBカメラに集約
高速移動体の撮像では、画素数だけでなくシャッター方式とフレームレートが重要です。本製品はOV9281グローバルシャッターセンサー、最大120fpsのUSB出力、120°広角レンズを組み合わせ、マシンビジョンの評価を手軽に始められる構成です。
2. Global Shutterで高速移動体を正確に捉える
OV9281はOMNIVISIONのOmniPixel®3-GS技術を採用した高速グローバルシャッターセンサーです。マシンビジョンでは、移動体の位置・輪郭・形状をフレームごとに安定して取得できることが重要です。
Rolling Shutter
画面の行を順番に露光するため、高速移動体や振動条件では傾き・伸び・形状変化などが発生する場合があります。
Global Shutter（OV9281）
全画素を同じタイミングで露光するため、高速移動体の形状を保った画像取得に適しています。
1MP・3.0µmピクセル
OV9281は1/4型、3.0µm × 3.0µmピクセルのモノクロセンサー。センサーは1280×800で最大120fpsに対応します。
低遅延なComputer Visionへ
120fpsの高速撮像は、ロボットの移動、コンベア上のワーク、ジェスチャ、位置検出など短時間の変化を捉える用途に有効です。
3. USB 2.0 / UVC対応で導入しやすい
対応環境
- Windows：UVC対応環境
- Linux：UVC / V4L2対応環境
- macOS：UVC対応環境
- Android：UVCホスト機能を利用できる環境
画像処理との連携
- OpenCVによる画像取得・前処理
- V4L2によるLinuxカメラ制御
- 物体検出・トラッキングの入力映像
- バーコード / QR / マーカー認識
Linuxでの認識確認例
$ v4l2-ctl --list-devices $ v4l2-ctl --list-formats-ext -d /dev/video0
※デバイス番号は接続環境により異なります。最大120fpsを利用する場合は、アプリケーション側のフォーマット、解像度、フレームレート設定もご確認ください。

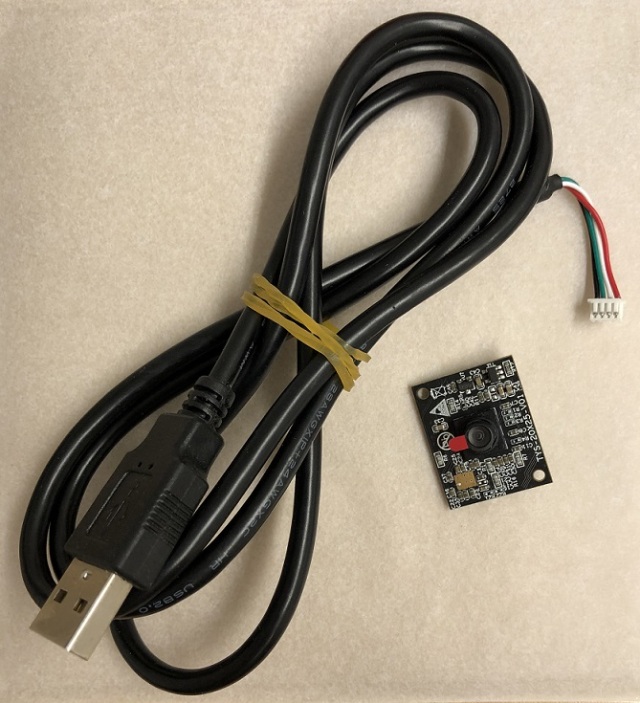

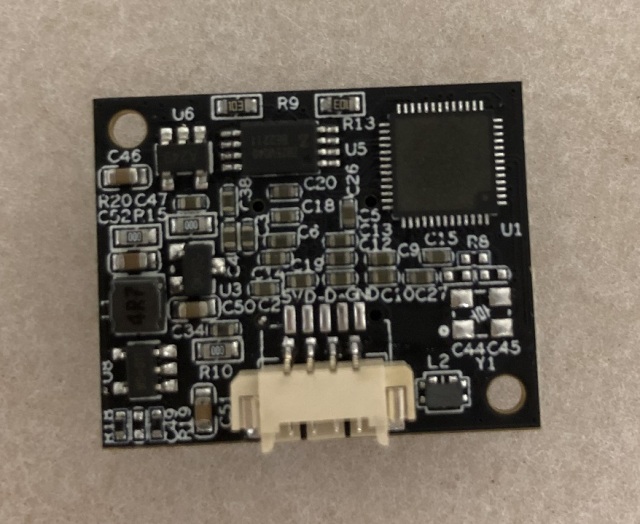

4. 小型基板・120°広角レンズ
5. 主な仕様
| 製品名 | OV9281 グローバルシャッター USBカメラモジュール |
|---|---|
| イメージセンサー | OMNIVISION OV9281 CMOS / モノクロ |
| 光学サイズ | 1/4型 |
| センサー解像度 | 1MP、1280×800対応 |
| 画素サイズ | 3.0µm × 3.0µm |
| シャッター | グローバルシャッター |
| USBインターフェース | USB 2.0 / UVC |
| 本商品公開出力モード | MJPEG 1280×720 / 最大120fps |
| 標準レンズ | EFL 0.72mm、F/NO 2.2 ±5% |
| 視野角 | 120°（対角） |
| レンズマウント | M7 × P0.35 |
| PCBサイズ | 約25 × 20mm |
| 商品動作温度 | -10℃ ～ +50℃ |
| 対応OS | Windows / macOS / Linux（UVC）/ Android等のUVC対応環境 |
| 主な用途 | マシンビジョン、ロボット、搬送物検出、高速トラッキング、バーコード・マーカー認識、研究開発 |
6. おすすめ用途
7. 導入・動作確認の流れ
UVC対応PC / SBCへ接続し、OSからカメラデバイスとして認識されることを確認します。
使用アプリケーションでMJPEG、解像度、フレームレートの選択肢を確認します。
1280×720 / MJPEG / 120fpsを選択し、実際の取得フレームレートを確認します。
高速撮影では露光時間が短くなるため、対象速度と環境に応じて十分な照明を確保します。
OpenCV、V4L2、独自アプリケーションから画像を取得し、認識・計測処理へ接続します。
8. 技術資料
| OV9281センサーデータシート | OV9281 Preliminary Specification |
|---|---|
| USBカメラ規格書 | OV9281 USB Camera 120° 規格書 |
| OMNIVISION公式情報 | OV9281 Product Page |
カメラ単体から、組込み・量産へ
撮影距離・対象速度・必要視野に合わせたレンズ選定、USBケーブル、固定方法、OpenCV / V4L2連携、筐体・量産カスタムについてご相談いただけます。
9. よくある質問（FAQ）
Global Shutterは何が違いますか？
画面を行単位で順番に露光するRolling Shutterに対し、Global Shutterは全画素を同じタイミングで露光します。高速移動体や振動条件で、ローリングシャッター由来の形状歪みを抑えたい用途に適しています。
1280×800 / 120fpsでUSB出力できますか？
OV9281センサー自体は1280×800 / 120fpsに対応します。一方、本商品の現在公開しているUSBモジュール仕様はMJPEG 1280×720 / 最大120fpsです。必要な出力モードがある場合は購入前にお問い合わせください。
LinuxやRaspberry Piで使えますか？
UVC対応Linux環境ではUSBカメラとして利用できます。Raspberry Piを含むSBCでは、USB帯域、OS、UVC/V4L2対応、アプリケーション側設定をご確認ください。
OpenCVから画像を取得できますか？
OS上でUVCカメラとして認識される環境では、OpenCVやV4L2など一般的な映像取得フレームワークから利用できます。高フレームレート取得時はMJPEG設定とデコード負荷もご確認ください。
120°より狭い画角のレンズへ変更できますか？
現行品はM7×P0.35マウントです。必要な撮影距離、対象サイズ、視野角をご連絡ください。レンズ変更・カスタム可否を確認します。
夜間・赤外線用途に使えますか？
OV9281センサーはモノクロのGlobal Shutterセンサーですが、実際の赤外線利用可否・感度はレンズやIRフィルター、照明条件を含むモジュール構成に依存します。850nm / 940nm照明など特定条件がある場合は事前にご相談ください。
量産・カスタマイズに対応できますか？
レンズ、ケーブル、固定方法、基板・筐体など、用途と数量に応じてご相談いただけます。撮影対象、距離、必要fps、視野角、利用OS、予定数量をご連絡ください。
10. 高速撮像・マシンビジョン導入について
OV9281 Global Shutter + 120fps + USB UVCにより、高速移動体を扱うマシンビジョンを小型・低コストな構成で評価できます。単品評価から装置組込み、レンズ変更、量産カスタムまでご相談ください。
- OMNIVISION OV9281・1MPモノクロ
- Global Shutterで高速移動体の動体歪みを抑制
- MJPEG 1280×720 / 最大120fps
- USB 2.0 / UVC対応
- 120°広角レンズ、小型25×20mm PCB
- マシンビジョン、ロボット、FA、トラッキング、研究用途
