NLS-N1 1D/2D バーコードスキャンエンジン
OEM組込み・QRコード・USB / TTL-232対応
NLS-N1は、PDA、ハンディ端末、キオスク、物流端末、 入退室管理機器、産業装置などへ QRコード・1D/2Dバーコード読取機能を組み込むための超小型OEMスキャンエンジンです。 紙媒体だけでなく、スマートフォンやLCD画面に表示されたコードにも対応。 USB / TTL-232で接続でき、試作評価から量産組込みまで展開できます。

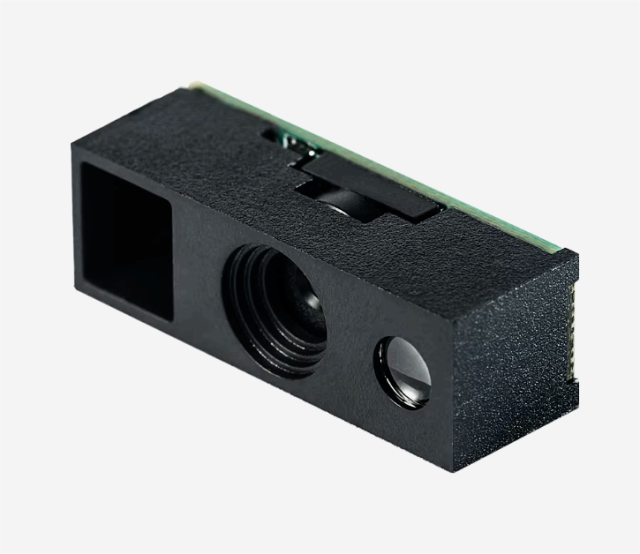

スキャナーを「外付け」ではなく製品に内蔵
読取エンジン、デコード機能、照明を小型モジュールに集約。 自社製品の内部に組み込むことで、 ハンディスキャナーを外付けしないコンパクトな製品設計が可能です。
- QR / Data Matrix / PDF417 / Aztec
- Code128 / EAN / UPC / Code39など
- スマートフォン画面のコードにも対応
- USB / TTL-232でホスト機器へ接続
- 21.5×9×7mm、約1.2g
実機評価を行う場合は、NLS-EVK相当の評価環境またはデモキットを利用すると、 PCから読取性能や設定を確認しやすくなります。 FPCケーブルおよび基板側コネクタの仕様は技術資料をご確認ください。
量産前に、実際のバーコードと筐体条件で評価できます
「スマホ画面でも読めるか」 「このサイズのQRを何cmから読めるか」 「筐体に入れた状態で使えるか」 「USBとTTLのどちらが適しているか」など、 量産前に確認したい条件を 評価用デモキットの無料貸出で確認できます。
1. NLS-N1がOEM組込みに選ばれる理由

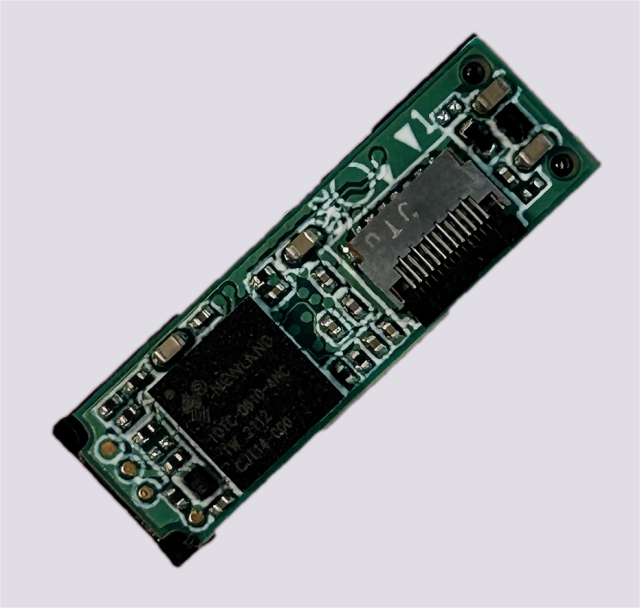

21.5×9×7mmの中に、撮像・照明・デコード機能を集約
バーコード読取機能をゼロから画像処理ソフトで開発する必要はありません。 NLS-N1を組み込むことで、 ホスト機器は読取結果をUSBまたはTTL-232で受信する構成を取りやすく、 PoCから製品化までの開発工数削減につながります。
2. 小型・画面コード・低消費電力
Newlandデコード技術
1D / 2Dコードを専用デコード技術で処理。 ホスト側で画像認識アルゴリズムを一から実装せず、 バーコード読取機能を製品へ組み込みやすい構成です。
スマートフォン画面を読取
紙のラベルだけでなく、 スマートフォンやLCDに表示されたQRコード・バーコードに対応。 電子チケットや受付・認証端末にも利用できます。

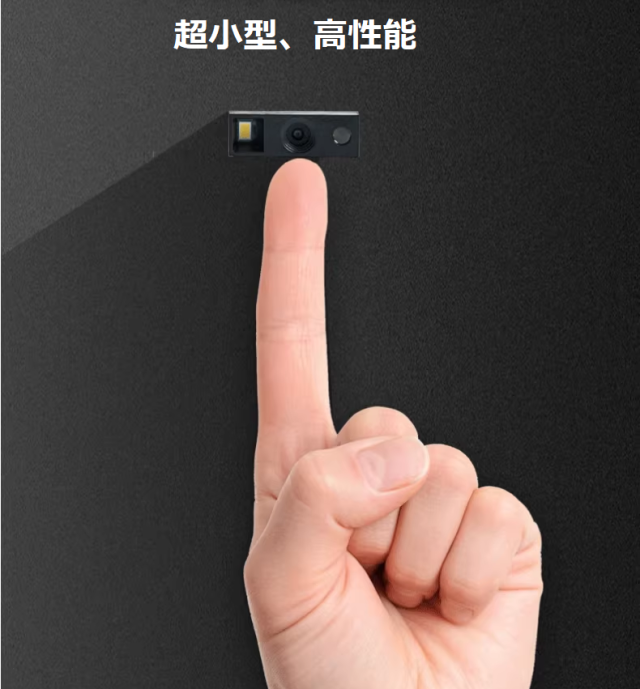

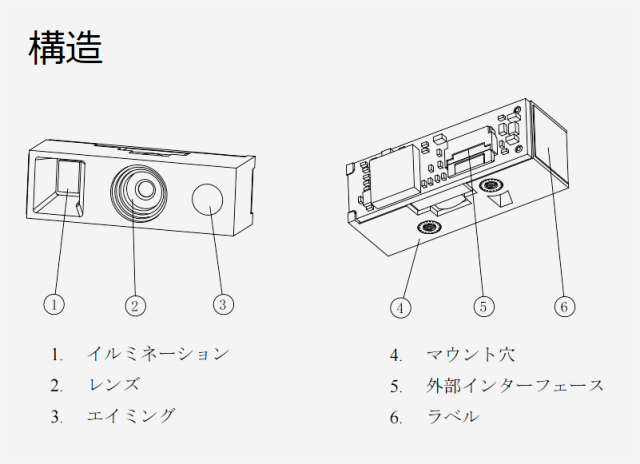

超小型 21.5×9×7mm
薄型・小型端末への組込みを想定したAll-in-One設計。 重量約1.2gで、携帯端末やウェアラブル機器にも適しています。
白色 + 赤色LED
5000K白色LEDと625nm赤色LEDを搭載。 読取対象や周囲光条件に応じたバーコード読取を支援します。
低消費電力
3.3V駆動。 動作時約91.08mA、アイドル約11.8mA、 スリープ時0.3mA未満の低消費電力設計です。
USB / TTL-232
PCを使った初期評価から、 MCUや組込みホストへの製品実装まで、 開発フェーズに応じて接続できます。
3. 対応コード・代表的な読取距離
「QR対応」だけでなく、 実際のコードサイズと読取距離を確認してから組込み設計を進めることが重要です。
15mil
13mil
5mil
6.7mil
10mil
※上記はメーカー公表の代表値です。 実際の距離はコードサイズ、印刷品質、ディスプレイ、 反射、照明、設置角度などにより変化します。
対応シンボル
| 2Dコード | PDF417、QR Code、Micro QR、 Data Matrix、Aztec |
|---|---|
| 1Dコード | Code 128、EAN-13、EAN-8、Code 39、 UPC-A、UPC-E、Codabar、 Interleaved 2 of 5、ITF-6、ITF-14、 ISBN、ISSN、Code 93、UCC/EAN-128、 GS1 Databar、Matrix 2 of 5、Code 11、 Industrial 2 of 5、Standard 2 of 5、 AIM128、Plessey、MSI-Plessey |
| 最小分解能 | ≥3mil |
| 読取角度 | Roll 360° / Pitch ±60° / Skew ±60° |
| 最小コントラスト | 25% |
| 視野角 | 水平42° / 垂直31.5° |
4. 商品構成・評価環境
基本商品
- NLS-N1 OEMスキャンエンジン × 1
- オンラインユーザーガイド
- FPC仕様資料
- EasySet通信設定ツール
開発・評価時に確認
- FPCケーブル
- 基板側コネクタ
- 3.3V電源
- USBまたはTTL-232
- 評価用デモキット
商品ページ上部のFPC選択内容、および技術資料をご確認ください。 評価用デモキットについては無料貸出をご相談いただけます。
5. 主な仕様
| 製品名 | NLS-N1 OEM 1D/2D バーコードスキャンエンジン |
|---|---|
| イメージセンサー | 640 × 480 CMOS |
| デコード | 1D / 2D |
| 最小分解能 | ≥3mil |
| イルミネーション | 5000K White LED / 625nm Red LED |
| インターフェース | USB / TTL-232 |

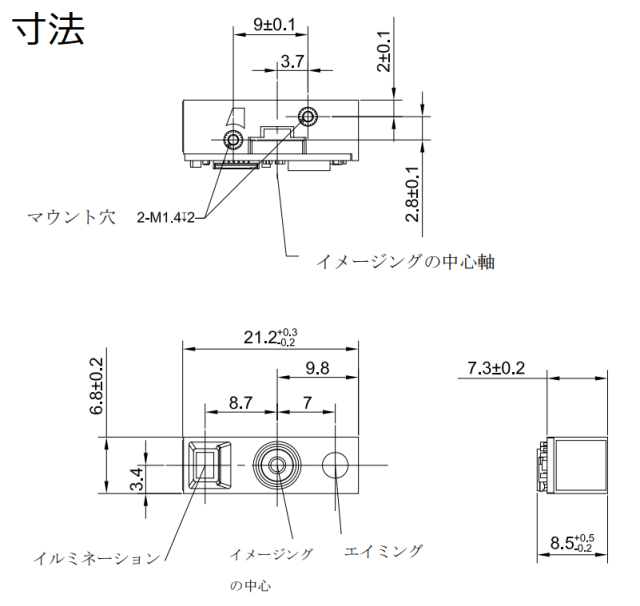

| 外形寸法 | 21.5(W) × 9.0(D) × 7.0(H)mm Max. |
| 重量 | 約1.2g |
| 動作電圧 | 3.3VDC ±5% |
| 動作電流 | 91.08mA Typical |
| アイドル電流 | 11.8mA |
| スリープ電流 | <0.3mA |
| 動作温度 | -20℃ ～ +60℃ |
| 保存温度 | -40℃ ～ +70℃ |
| 湿度 | 5% ～ 95%（結露なきこと） |
| 周囲光 | 0 ～ 100,000 lux（自然光） |
| 認証 | FCC Part 15 Class B / CE EMC Class B / RoHS 2.0 / IEC62471 |
※読取性能はコード種類、サイズ、印刷品質、 ディスプレイ輝度、反射、設置角度、周囲光、 ホスト機器および筐体条件によって変化します。 量産前に実機評価をおすすめします。
6. おすすめ用途
「バーコードスキャナーを買う」から「自社製品へ読取機能を組み込む」へ
NLS-N1は完成品ハンディスキャナーではなく、 自社端末や産業装置の中へ組み込むためのOEMエンジンです。 筐体、基板、電源、通信仕様と合わせて設計することで、 自社ブランドの業務端末や専用機器へQR・バーコード機能を追加できます。
7. 評価から量産までの導入手順
QR / 1D / Data Matrixなどのコード種類、 最小サイズ、読取距離、紙／画面、使用環境を確認します。
実際に使用するコードで読取距離、角度、 スマホ画面、反射、周囲光を確認します。
EasySetと評価環境を利用し、 読取データ、通信設定、読取モードを確認します。
FPC、基板側コネクタ、3.3V電源、 窓材、取付角度、照明条件を設計します。
実際の筐体・ホスト基板・コード・現場照明で 最終読取テストを行います。
必要数量、納期、FPC、接続仕様を確定し、 法人見積・量産手配へ進みます。
評価用デモキット無料貸出
「仕様表だけでは判断できない」という法人のお客様向けに、 実際のコードと利用環境で事前評価できるデモキット貸出に対応しています。 ご相談時に、コード種類・サイズ・想定距離・ホスト機器をご連絡ください。
8. 技術資料・開発ツール
| 日本語ユーザーガイド | NLS-N1 User Guide |
|---|---|
| 推奨FPC仕様 | NLS-N1 FPC仕様 |
| 基板側コネクタ | FH35C-13S-0.3SHW |
| デモキットガイド | Demo Kit User Guide |
| EasySet | EasySet V1.2.32 |
モジュール販売だけでなく、組込み相談にも対応
FPC、基板側コネクタ、電源、 USB / TTL通信、筐体内部配置、 読取窓、評価、量産数量など、 OEM製品へ組み込む際の技術相談も受け付けています。
9. よくある質問（FAQ）
スマートフォン画面のQRコードを読めますか？
はい。 スマートフォンやLCD画面に表示されたQRコード・バーコードに対応しています。 画面輝度、保護フィルム、反射、コードサイズなどで読取条件は変化するため、 量産前の実機評価をおすすめします。
QRコードの読取距離はどの程度ですか？
メーカー公表の代表値では、 15mil QR Codeで約30～170mmです。 実際の距離はコードサイズ、画質、角度、照明条件などによって変わります。
1Dバーコードにも対応していますか？
はい。 Code128、EAN、UPC、Code39、Codabarなど 多数の1Dバーコードに対応しています。
USBとTTL-232の両方に対応していますか？
はい。 USBおよびTTL-232に対応しています。 PC評価から組込みホストへの接続まで用途に応じて選択できます。
電源電圧は何Vですか？
モジュールの動作電圧は3.3VDC ±5%です。 実装時はユーザーガイドとFPC仕様をご確認ください。
FPCケーブルは必要ですか？
ホスト基板への組込みには対応FPCと基板側コネクタが必要です。 推奨仕様は技術資料から確認できます。 商品購入時のFPC構成はページ上部の選択内容をご確認ください。
評価用デモキットを借りられますか？
法人のお客様向けに無料貸出をご相談いただけます。 実際のコード、読取距離、画面、筐体条件などを評価してから 量産検討へ進むことができます。
暗い場所でも読めますか？
本製品は白色LEDおよび赤色LEDを搭載しています。 ただし、実際の読取性能は周囲光や対象コード条件に依存します。
法人見積・量産対応は可能ですか？
はい。 試作、複数台購入、量産見積、 FPCやホスト基板を含む組込み相談に対応します。 用途、予定数量、希望納期をご連絡ください。
10. ご購入・無料評価・OEM量産について
NLS-N1は、 QRコード・バーコード読取機能を自社製品へ小型・低消費電力で組み込むためのOEMスキャンエンジン です。 1台の試作から実機評価、法人数量案件、量産組込みまで対応します。
- 1D / 2Dコード対応
- QR / Data Matrix / PDF417 / Aztec対応
- スマートフォン・LCD画面のコード読取
- 21.5×9×7mm、約1.2g
- USB / TTL-232
- 3.3V低消費電力
- 評価用デモキット無料貸出
- 法人・OEM・量産相談対応
読取コード種類 / コードサイズ / 紙または画面 / 想定読取距離 / ホスト機器 / USBまたはTTL / 予定数量 / 希望時期
