AR0234 USB3.0 グローバルシャッターカメラモジュール
外部トリガー対応・1920×1200 120fps / 720p 200fps・UVC
グローバルシャッター方式のAR0234センサー＋外部トリガー撮影対応。 センサーやPLCなどの外部イベントに合わせて撮影したい産業検査・装置組込み用途を想定した、 USB3.0高速カメラモジュールです。UVC対応でPCから評価を始めやすく、 1920×1200で最大120fps、1280×720で最大200fps（MJPEG）に対応します。
高速UVCカメラとして使えるだけでなく、外部トリガー撮影対応を明示した産業用途向けモデルです。 国内法人向けの技術相談、レンズ・数量・量産相談にも対応します。
「いつ撮るか」まで制御したい産業用途へ
グローバルシャッターで高速移動体の歪みを抑え、 さらに外部トリガーを使うことで、センサー検知や設備動作など 必要なタイミングに合わせた撮影システムへ展開できます。
- 光電センサー検知後の瞬間撮影
- 搬送ライン上の部品・ラベル検査
- PLC／装置動作と同期した画像取得
- ロボット／AGV・高速物体の撮影
外部イベントに合わせた撮影用途へ展開できます。 トリガー端子、信号レベル、極性、タイミングなどの詳細条件は、 ご採用前に用途と接続機器を確認のうえご案内します。
1. このAR0234 USB3.0カメラが選ばれる理由
高速撮影と「すぐ使えるUSB」を両立
産業検査では、画素数だけでなく「動く対象を歪ませず撮れるか」が重要です。 本製品はグローバルシャッターとUSB3.0を組み合わせ、 高速移動体の撮影とPC／組込み機器での評価を両立します。
2. 外部トリガー対応 ― 「必要な瞬間だけ撮る」産業カメラへ
本製品の大きな差別化ポイント：外部トリガー撮影
高速フレームレートだけでは、設備が必要とする瞬間と撮影タイミングを正確に合わせにくい場合があります。 本製品は外部トリガー撮影に対応しているため、センサーや制御装置からのイベントを起点にした 画像取得システムへ展開できます。
3. グローバルシャッター・高速撮影

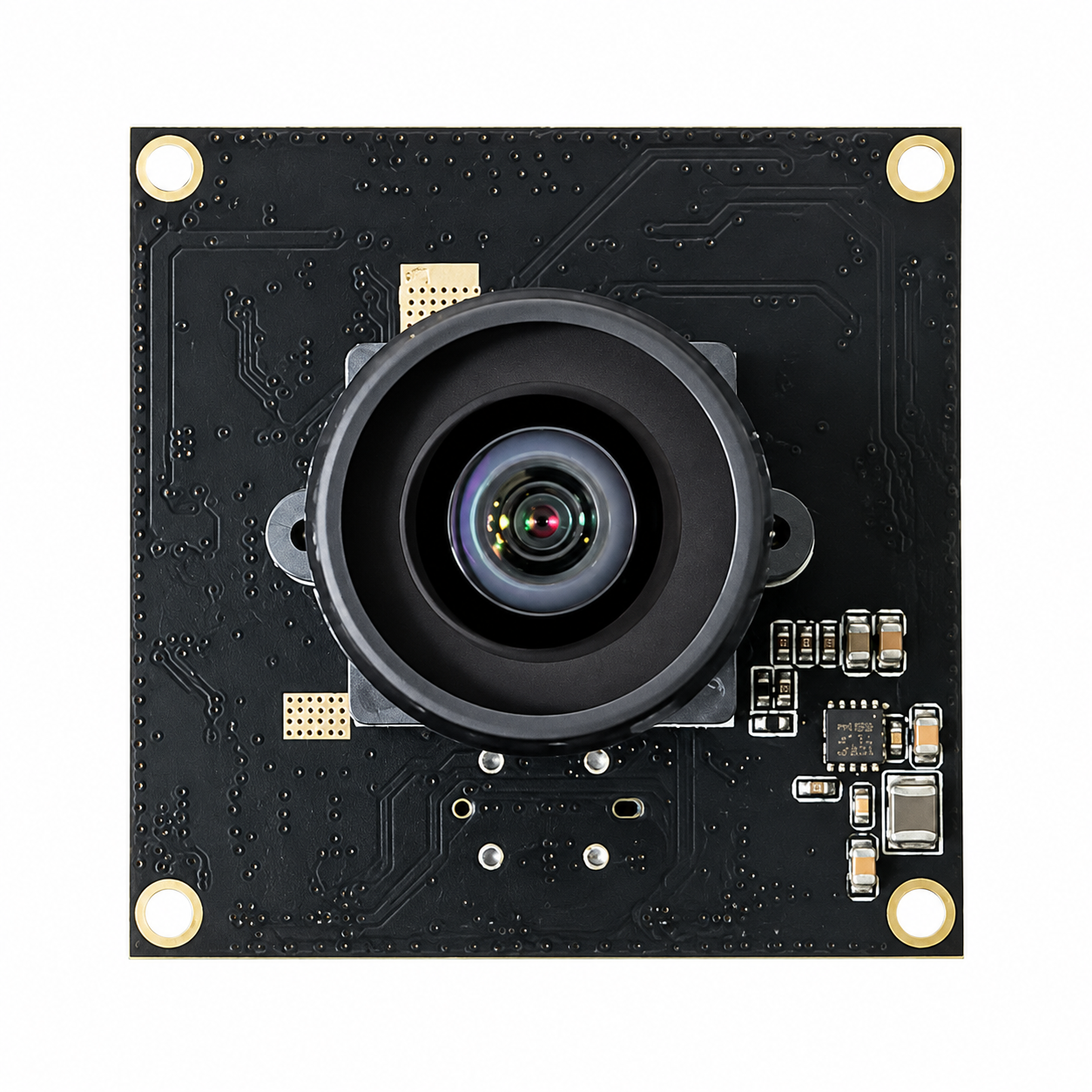

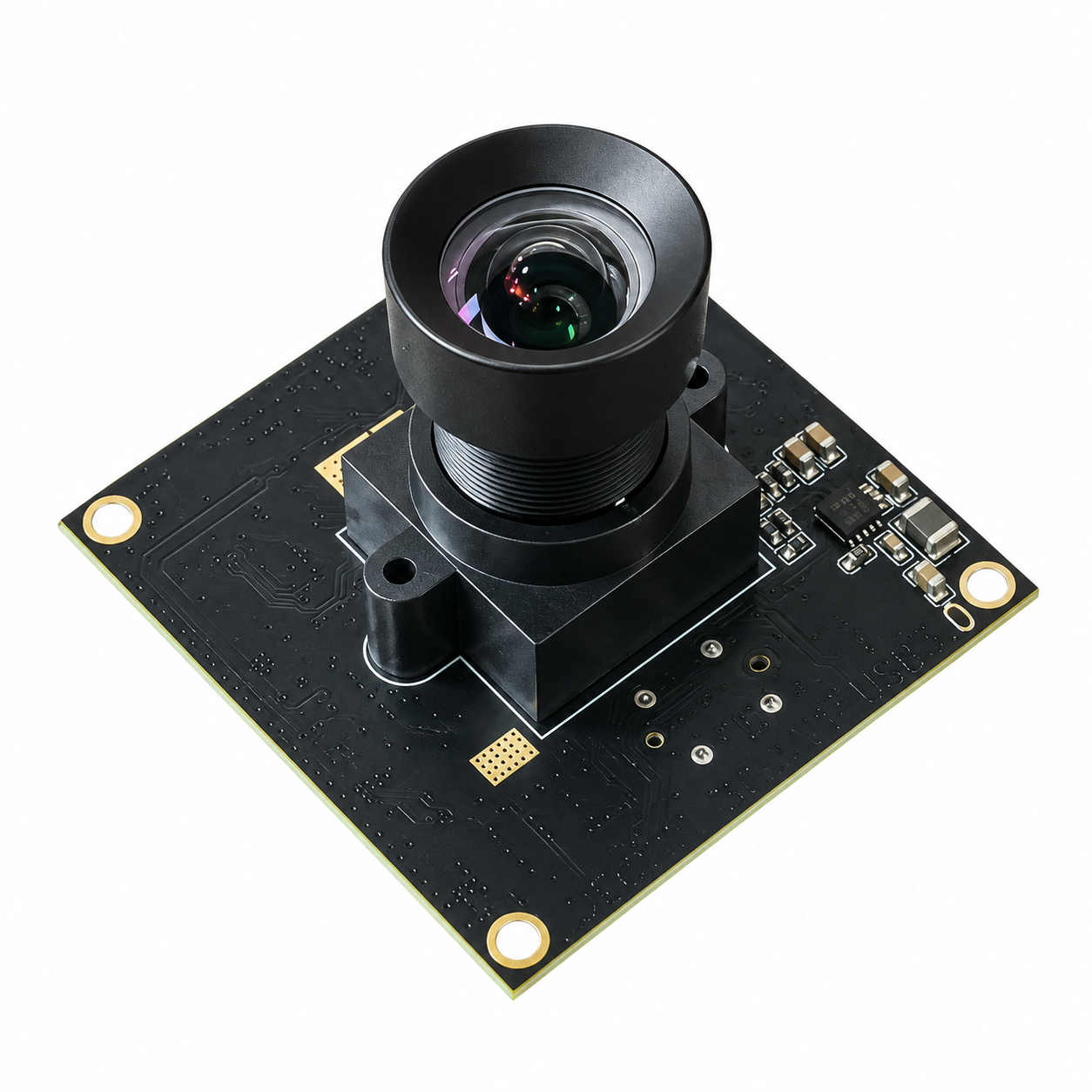

4. 商品構成・外観
5. レンズ・筐体オプション
用途に合わせて、現在は6mm 低歪みレンズと 120° 広角・低歪みレンズの2種類を標準販売仕様としてご用意しています。 画角・撮影距離・対象物サイズに合わせたその他レンズや、装置組込み向けの筐体付き仕様もご相談いただけます。
6mm 低歪みレンズ
対象物の形状や直線をできるだけ自然に撮影したい用途におすすめです。 外観検査、OCR、バーコード／QRコード読取、部品検査など、 画面周辺の歪みを抑えたい画像処理用途に向いています。
120° 広角・低歪みレンズ
近距離から広い範囲を撮影したい用途におすすめです。 ロボット、AGV、設備監視、室内監視など、 限られた設置距離で広い視野を確保したい用途に適しています。
その他のレンズも受注対応
標準販売の2種類以外にも、用途に応じてレンズを選定できます。 ご希望の撮影距離、対象物サイズ、必要画角をお知らせください。
※ 上記は受注対応例です。レンズごとに焦点距離、F値、画角、歪み特性、納期が異なります。
筐体付き仕様（オプション）
装置への固定やPoC機への組込みをしやすい、金属筐体・取付ブラケット付き仕様も選択できます。 レンズ仕様、取付方向、ケーブル引き出し、数量などに応じて個別にご案内します。

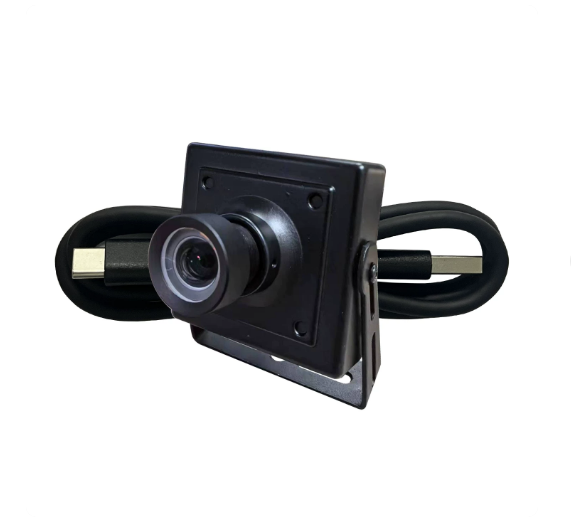

筐体・取付ブラケット・USBケーブル装着イメージ

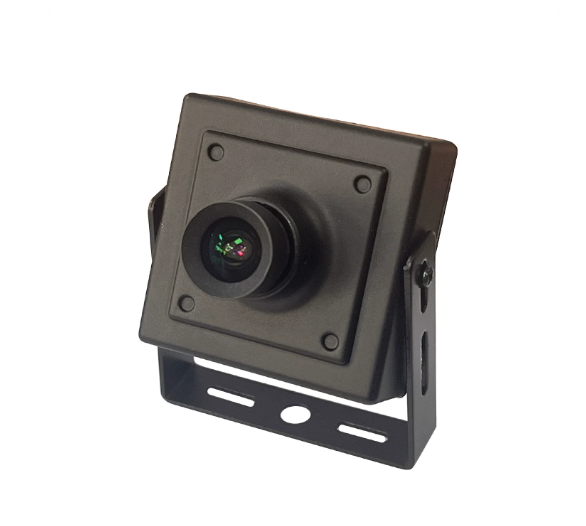

筐体付き仕様：正面・取付ブラケット形状
撮影距離、対象物のおおよそのサイズ、必要な撮影範囲（幅×高さ）をお知らせください。 用途に合わせたレンズ・筐体構成をご提案します。
6. 製品仕様
| 撮像素子 | AR0234 |
|---|---|
| 光学フォーマット | 1/2.6型 |
| 最大有効画素数 | 1920(H) × 1200(V) |
| 画素サイズ | 3.0 µm × 3.0 µm |
| シャッター方式 | グローバルシャッター |
| 外部トリガー | 撮影対応（信号条件・端子仕様は採用前に確認） |
| インターフェース | USB 3.0 / USB Type-C |
| 出力フォーマット | MJPEG / YUV2 (YUYV) |
| フォーカス | 固定 |
| 中心解像度 | 600 LW/PH (Center) |
| S/N比 | 38 dB |
| ダイナミックレンジ | 71.4 dB |
| 感度 | 1.4 V/lux·sec @ 550 nm |
| 最低照度 | 0.5 lux |
| AEC / AEB / AGC | 対応 |
| 調整項目 | 輝度、コントラスト、彩度、色相、シャープネス、ガンマ、ホワイトバランス、逆光補正、露光 |

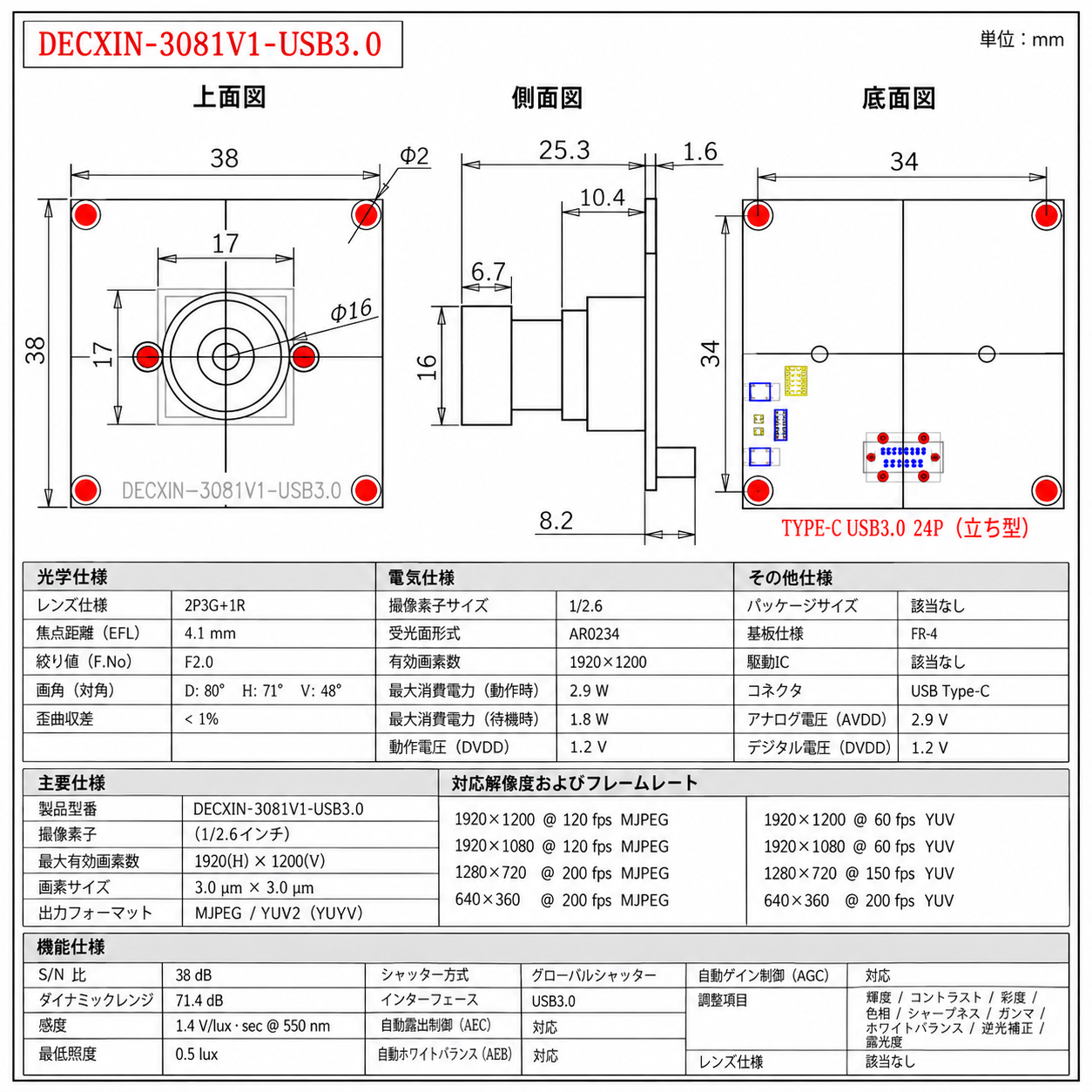

| 基板外形 | 38 × 38 mm（詳細は寸法図参照） |
| 基板材 | FR-4 |
| 最大消費電力 | 動作時 2.9 W / 待機時 1.8 W |
| コネクタ | USB Type-C、USB3.0 24P 立ち型 |
| 実装方式 | SMT |
レンズ・筐体仕様
| 標準販売レンズ | 6mm 低歪みレンズ / 120° 広角・低歪みレンズ |
|---|---|
| 受注対応レンズ例 | 4mm・8mm低歪み、93°・100°広角、150°・160°超広角、200°魚眼など |
| 筐体 | 筐体・取付ブラケット付き仕様に対応（オプション） |
| レンズ選定相談 | 撮影距離・対象物サイズ・必要画角から推奨仕様をご案内 |
※ 寸法図内のレンズ仕様は図面作成時の参考構成です。販売時の標準レンズは 「6mm 低歪み」「120° 広角・低歪み」から選択できます。
7. 解像度・フレームレート
| 解像度 | MJPEG | YUV |
|---|---|---|
| 1920 × 1200 | 120 fps | 60 fps |
| 1920 × 1080 | 120 fps | 60 fps |
| 1280 × 720 | 200 fps | 150 fps |
| 640 × 360 | 200 fps | 200 fps |
8. 主な用途
産業用USBカメラ、外部トリガーカメラ、USB3.0グローバルシャッターカメラ、 120fps／200fps高速カメラ、マシンビジョン、画像検査、ロボットビジョン、 OCR・コード読取向けカメラを検討している企業・開発者に適しています。
9. 導入手順（Windows / Linux）
USB Type-CケーブルでカメラとホストPCを接続します。
OS上でUVCカメラとして認識されることを確認します。
Windowsのカメラアプリ、AMCap等、またはLinuxのV4L2アプリで映像を確認します。
用途に合わせて解像度、フレームレート、露光、ゲイン等を調整します。
Linux確認例
$ sudo apt update $ sudo apt install -y v4l-utils ffmpeg $ v4l2-ctl --list-devices $ ffplay /dev/video0
10. よくある質問（FAQ）
グローバルシャッターのメリットは何ですか？
高速移動する対象を撮影した際に、ローリングシャッターで起こりやすい形状歪みを抑えやすい点です。搬送ライン、ロボット、回転体、ジェスチャー認識などに向いています。
Windows / Linuxで専用ドライバは必要ですか？
本製品はUVCに対応しています。Windowsでは標準カメラアプリ等、LinuxではV4L2対応アプリケーションから映像取得・評価が可能です。利用可能な解像度やフレームレートは、USB帯域、ホスト性能、OSおよびアプリケーション環境により異なる場合があります。
1920×1200で120fps撮影できますか？
提供仕様ではMJPEG時に1920×1200 @ 120fpsとされています。ホスト側USB帯域、アプリ、露光条件により実効値が変わる場合があります。
外部トリガー撮影に対応しますか？
はい、外部トリガー撮影に対応する仕様です。 搬送ラインのセンサー検知、設備イベント、PLC等と組み合わせた撮影用途へ展開できます。 端子、信号レベル、極性、タイミング条件は採用前に接続機器と用途を確認のうえご案内します。
どのレンズを選べますか？
標準販売仕様として6mm低歪みレンズと120°広角・低歪みレンズをご用意しています。 4mm、8mm、93°、100°、150°、160°、200°魚眼などの受注対応も可能です。 撮影距離、対象物サイズ、必要な撮影範囲をお知らせいただければ推奨仕様をご案内します。
筐体付き仕様は選べますか？
はい。金属筐体・取付ブラケット付き仕様もオプションとして対応可能です。 レンズ、取付方向、ケーブル、数量などの条件により仕様・納期が異なるため、事前にご相談ください。
量産カスタムは相談できますか？
レンズ、ケーブル、筐体、取付方法、外部トリガー、数量などを含めて法人向けにご相談いただけます。
