微弱無線送受信モジュールnRF24L01(2.4GHz)

Nordic Semiconductor社製2.4GHz帯域用RFチップ(nRF24L01)を採用することにより、超低消費電力を実現しています。

主な特長:


  • Nordic Semiconductor社製2.4GHz帯域用RFチップ、nRF24L01搭載、アンテナ搭載。
  • メイン基板との接続は、2.54mmピッチ、4x2ピン列の基板対基板コネクタ搭載。
  • 豊富なソースコード:8051用のアセンブリ言語送受信、AVR用送受信、ARM用の送受信、
    MSP430用の送受信、PICシリーズ用の送受信、RS232送受信


主な用途:

フィットネス、健康関連機器など(歩数、心拍数、血圧などの計測データのリアルタイムな転送が可能)
その他、VOIP、リモコン、マウス、キーボード、セキュリティーシステムなど広範囲に応用可能

微弱無線送受信モジュールnRF24L01(2.4GHz)

定価:
540円(税込)
価格:

400円 (税込 432円)   <20%OFF>

[ポイント還元 4ポイント〜]
購入数:
お客様の声へのリンク 星1つ星1つ星1つ星1つ星半分 4.6 (5件)
この商品について問い合わせる
友達にメールですすめる
この商品のURLを携帯に送る
携帯ページ

製品仕様

サイズ 15x29mm
電源電圧 DC 1.9V〜3.6V
動作周波数 2.4GHz ISM帯
通信距離 100m(屋外平地)
ピーク電流 送信時:11.3mA(2Mbit/s)
受信時:12.3mA(2Mbit/s)
変調方式 GFSK
その他 125 RFチャネル
最大伝送速度: 2Mbps、VoIP応用可能
自動ACK & 再送信
使いやすい2.54mmDIP、SPIインターフェース
動作温度 -40℃〜+85℃

各種資料

モジュールマニュアル NRF24L01-DIP-manual.pdf
MCU8051用のマニュアル NRF24L01-8051-user-manual.pdf
ARM7TDMI/LPC2148 + nRF2401マニュアル LPC2148_manual.pdf

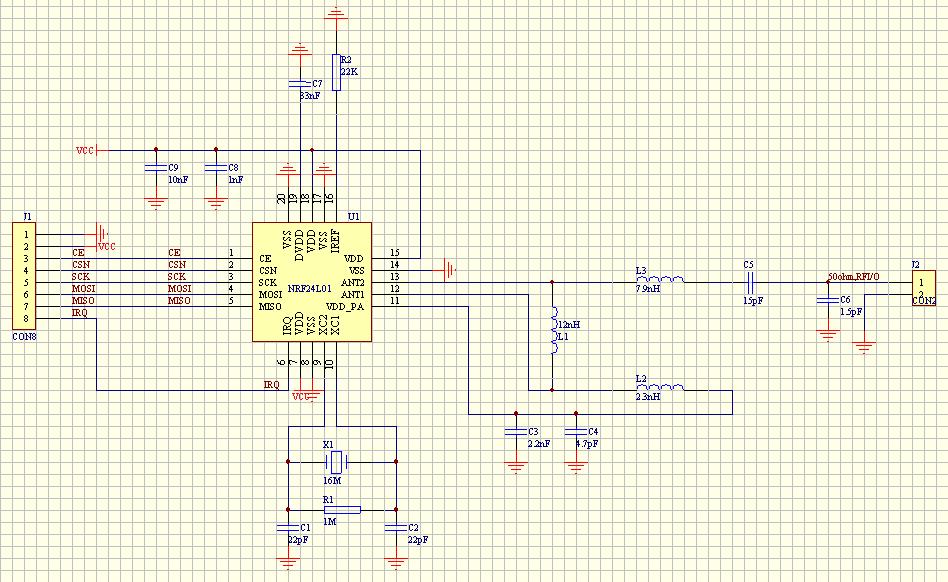

回路図 NRF24L01_sch.JPG

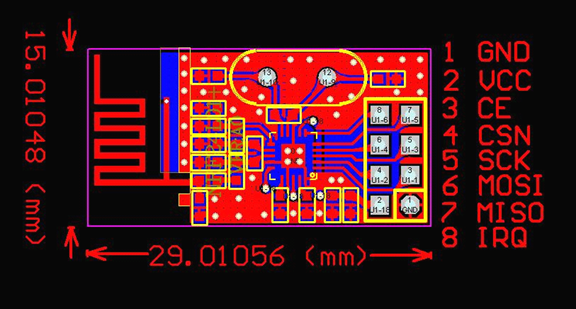

PCB寸法図 nRF2401-DIP-PCB.png
データシート nRF24L01.pdf
豊富のサンプルソースコード nRF2401.zip

※RFモジュールについての注意:
本モジュールは開発者・無線技術者向けのエンジニアリングサンプル製品です。
技術基準適合は受けておりませんので、電波暗室や電波障害を起こさない十分に広い敷地・建屋内で実験を行ってください
この商品を製品として市場に販売することはできません。通信ICの評価、デバッグ、研究・開発用としてお役立てください。

★その他、アフターフォローは電話・メールで専門技術者がいつでも受け付けておりますので、
 製品使用に関するご心配は一切ございません。

■ お客様の声

おすすめ度  星1つ星1つ星1つ星1つ星なし GreenSoft様 2013-06-05
いつもどおりすぐに届きましたので、たいへん助かります。
とりあえず、1対1での通信は出来ました。
おすすめ度  星1つ星1つ星1つ星1つ星1つ T様 2013-03-14
ゲームのコントローラーを無線化するのに使いました。

私は電子工作は素人同然ですので、
海外のサイトの見よう見まねでやるしかありませんでした。
ですので、この商品を取り扱ってくれてとても有難かったです。

ちなみに無線化には成功しました!
おすすめ度  星1つ星1つ星1つ星1つ星なし 佐原様 2012-07-17
インターフェースの難しいユニットでもライブラリー化され助かります。 今後も新しいチップのユニット化とそのライブラリー化を宜しくお願い致します。
