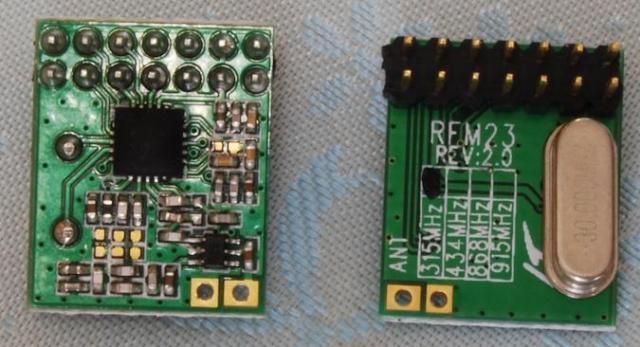

微弱無線送受信モジュールRFM23B

周波数範囲240〜930MHz連続可調
感度-121dBm
送信出力-8dBm〜+13dBm、プログラム選択
変調方式FSK, GFSK, OOK
転送レート0.1〜256kbps
定格電圧1.8V-3.6V
動作温度範囲-40〜+85°C
インタフェース及び接続端子SPI、使いやすい2mm DIP ピッチ
認証RoHS
その他ディジタルRSSI
64バイトFIFO
温度センサー内蔵
汎用GPIO 3ch
汎用8bit ADC
詳細資料
データシート:RFM23.PDF
プログラムCソースコード,RFM23_receive_DEMO.pdf
プログラムCソースコード,RFM23_transmit_DEMO.pdf


周波数は230〜930MHz連続可調ですが、周辺LC回路を434MHz/915MHzに最適させましたので、ほかの周波数なら、通信距離が短くなります。

微弱無線送受信モジュールRFM23B

価格:

1,200円 (税込 1,296円)

[ポイント還元 12ポイント〜]
周波数帯:
購入数:
お客様の声へのリンク 星1つ星1つ星1つ星なし星なし 3.0 (1件)
この商品について問い合わせる
友達にメールですすめる
この商品のURLを携帯に送る
携帯ページ

その他製品リスト:
※リンクがない製品については在庫ありませんが、調達可能です。ご相談ください。

製品名称 動作周波数 電源電圧 通信速度(kbps) 送信電力(MAX) 受信感度 送信電流(MAX) 受信電流 待機電流
RFM01
微弱無線受信モジュール
315, 433, 868, 915MHz 2.2-5.4V 115.2kbps -109dBm@315MHz
-109dBm@433MHz
-102dBm@868MHz
-102dBm@915MHz
9mA@315MHz
9mA@433MHz
10.5mA@868MHz
10.5mA@915MHz
≤0.3µA
RFM02
微弱無線送信モジュール
433,868, 915MHz 2.2~5.4V 115.2 8dBm@433MHz
6dBm@868MHz
6dBm@915MHz
23mA@433MHz
25mA@868MHz
26mA@915MHz
≤0.3µA
RFM12
微弱無線送受信モジュール
315,433, 868, 915MHz 2.2-5.4V 115.2 5dBm@315MHz
5dBm@433MHz
0dBm@868MHz
0dBm@915MHz
-105dBm@315MHz
-105dBm@433MHz
-100dBm@868MHz
-100dBm@915MHz
22mA@315MHz
22mA@433MHz
23mA@868MHz
24mA@915MHz
11mA@315MHz
11mA@433MHz
12mA@868MHz
13mA@915MHz
≤0.3µA
RFM12B
微弱無線送受信モジュール
433,868, 915MHz 2.2-3.8V 115.2 5dBm@433MHz
3dBm@868MHz
3dBm@915MHz
-105dBm@433MHz
-102dBm@868MHz
-102dBm@915MHz
22mA@433MHz
23mA@868MHz
24mA@915MHz
11mA@433MHz
12A@868MHz
13A@915MHz
≤0.3µA
RFM12BP
ハイパワー無線送受信モジュール
433,868, 915MHz 3.3V,12V 115.2 27dBm@433MHz
27dBm@868MHz
27dBm@915MHz
-116dBm@433MHz
-112dBm@868MHz
-112dBm@915MHz
250mA@433MHz
250mA@868MHz
250mA@915MHz
30mA@433MHz
30mA@868MHz
30mA@915MHz
≤1µA
RFM22
微弱無線送受信モジュール
240-930MHz 1.8-3.6V 1-128 17dBm@315MHz
17dBm@433MHz
17dBm@868MHz
17dBm@915MHz
-118dBm@315MHz
-118dBm@433MHz
-118dBm@868MHz
-118dBm@915MHz
80mA@315MHz
80mA@433MHz
80mA@868MHz
80mA@915MHz
18.5mA@315MHz
18.5mA@433MHz
18.5mA@868MHz
18.5mA@915MHz
≤0.01µA
RFM22B
微弱無線送受信モジュール
240-930MHz 1.8-3.6V 0.1-256 20dBm@315MHz
20dBm@433MHz
20dBm@868MHz
20dBm@915MHz
-121dBm@315MHz
-121dBm@433MHz
-121dBm@868MHz
-121dBm@915MHz
85mA@315MHz
85mA@433MHz
85mA@868MHz
85mA@915MHz
18.5mA@315MHz
18.5mA@433MHz
18.5mA@868MHz
18.5mA@915MHz
≤0.01µA
RFM23
微弱無線送受信モジュール
240-930MHz 1.8-3.6V 1-128 13dBm@315MHz
13dBm@433MHz
13dBm@868MHz
13dBm@915MHz
-118dBm@315MHz
-118dBm@433MHz
-118dBm@868MHz
-118dBm@915MHz
28mA@315MHz
28mA@433MHz
28mA@868MHz
28mA@915MHz
18.5mA@315MHz
18.5mA@433MHz
18.5mA@868MHz
18.5mA@915MHz
≤0.01µA
RFM23B
微弱無線送受信モジュール
240-930MHz 1.8-3.6V 0.1-256 13dBm@315MHz
13dBm@433MHz
13dBm@868MHz
13dBm@915MHz
-121dBm@315MHz
-121dBm@433MHz
-121dBm@868MHz
-121dBm@915MHz
30mA@315MHz
30mA@433MHz
30mA@868MHz
30mA@915MHz
18.5mA@315MHz
18.5mA@433MHz
18.5mA@868MHz
18.5mA@915MHz
≤0.01µA
RFM25xD
10dBm微弱無線送受信モジュール
300-348/387-464/779~928MHz 2.1V-3.6V 1.2~500Kbps +10dBm・MAX・ -110dBm@2.4Kb/s 29.2mA@10dBm/434MHz 15mA 0.4uA
RFM27DS
10dBm超低消費電力無線送受信モジュール
863~960MHz 2.1V-3.6V 200Kbps 10dBm -113dBm@2Kb/s 30mA@12dBm 2.6mA 0.1uA
RFM28DS
10dBm超低消費電力無線送受信モジュール
300~510MHz 2.1V-3.6V 0.78~150Kbps 10dBm -110dBm@1.2Kb/s 25mA@10dBm 2.6mA 0.1uA
RFM29S
17dBmハイパワー無線送受信モジュール
290~1020MHz 1.8V-3.6V 300Kbps 17dBm -120dBm@1.2Kb/s 95mA@17dBm 16mA 0.1uA
RFM31
微弱無線受信モジュール
240-930MHz 1.8-3.6V 1-128 -118dBm@315MHz
-118dBm@433MHz
-118dBm@868MHz
-118dBm@915MHz
18.5mA@315MHz
18.5mA@433MHz
18.5mA@868MHz
18.5mA@915MHz
≤0.01µA
RFM31B
微弱無線受信モジュール
240-960MHz 1.8-3.6V 0.1-256 -118dBm@315MHz
-121dBm@433MHz
-121dBm@868MHz
-121dBm@915MHz
18.5mA@315MHz
18.5mA@433MHz
18.5mA@868MHz
18.5mA@915MHz
≤0.8µA
RFM42
微弱無線送信モジュール
240-930MHz 1.8-3.6V 1-128 17dBm@315MHz
17dBm@433MHz
17dBm@868MHz
17dBm@915MHz
80mA@315MHz
80mA@433MHz
80mA@868MHz
80mA@915MHz
≤0.01uA
RFM42B
微弱無線送信モジュール
240-930MHz 1.8-3.6V 0.1-256 20dBm@315MHz
20dBm@433MHz
20dBm@868MHz
20dBm@915MHz
85mA@315MHz
85mA@433MHz
85mA@868MHz
85mA@915MHz
≤0.01uA
RFM43
微弱無線送信モジュール
240-930MHz 1.8-3.6V 1-128 13dBm@315MHz
13dBm@433MHz
13dBm@868MHz
13dBm@915MHz
28mA@315MHz
28mA@433MHz
28mA@868MHz
28mA@915MHz
≤0.01uA
RFM43B
微弱無線送信モジュール
240-930MHz 1.8-3.6V 0.1-256 13dBm@315MHz
13dBm@433MHz
13dBm@868MHz
13dBm@915MHz
30mA@315MHz
30mA@433MHz
30mA@868MHz
30mA@915MHz
≤0.01uA

関連商品

微弱無線受信モジュールRFM31B

1,000円(税込 1,080円)
●FSK変調方式 ●最大伝送速度128Kbps ●使用周波数434/868/915MHz帯 ●定格電圧1.8-3.6V ●SPI ●使いやすい2mm DIP ピッチ
在庫   なし

微弱無線送信モジュールRFM43B

819円(税込 885円)
●FSK、GFSK、OOK変調方式 ●最大伝送速度256Kbps ●使用周波数434/868/915MHz帯 ●64ByteデータレジスターFIFO ●低消費電力30mA@+13dBm ●定格電圧1.8-3.6V ●SPI ●使いやすい2mm DIP ピッチ
在庫   わずか

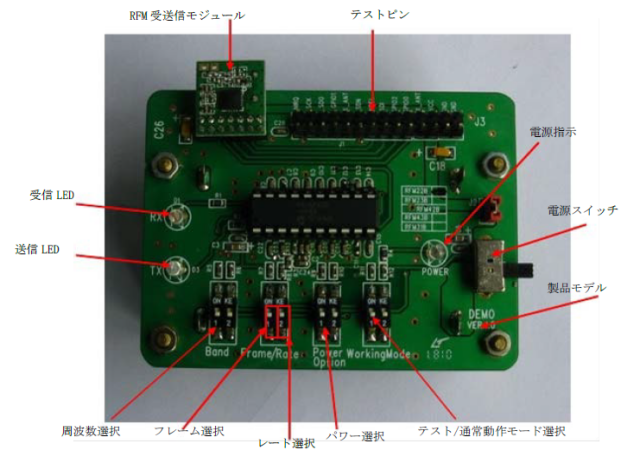

微弱無線モジュールRF22B/23B/42B/43B/31Bデモキット(法人向け無料レンタル用)

0円(税込 0円)
RF22B/23B/42B/43B/31BパフォーマンスデモキットはRFM22B/23B/42B/43B/31Bモジュールの機能実演、距離テスト、プログラムデバッグを一体化した開発キットであり、TX(送信)とRX(受信)も同じボードに統合されている。RFM22B/23Bは受送信、RFM42B/43Bは送信、RF31Bは受信機能。ユーザーはキットを自由に使用し、RFM22B/23B/42B/43B/31Bモジュールの通信機能、伝送距離をテスト/デバッグ出来る。
