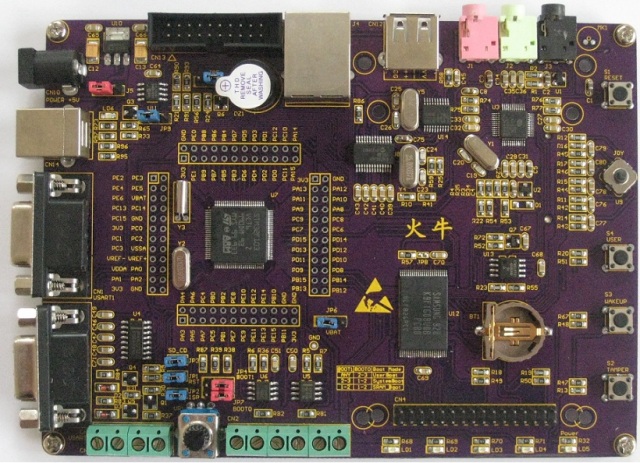

<製品概要>
- ARMコア新系列プロセッサーCortex-M3を採用したSTマイクロエレクトロニクス社のSTM32F103VC(周波数72MHz,256KB Flash, 48KB SRAM、128MB Nand Flash、VS1003B(MP3デコード)、USB 1.1 Host(CH376)、12BitADｘ2、12BitDA、I2C、USARTｘ2、SPI、IIS、CAN2.0B、10M Ethernetなど)
- お勧めのお得なセットはこちら
<製品特徴>
128MB Nand Flash
VS1003B(高性能MP3デコード)搭載
USB 1.1 Host(CH376)、ファイルシステム管理
外付け2Kbit EEPROM(24L02), 16Mbit SPI Flash(AT45DB161D)
CPUのすべてのピンを2.54mm拡張ヘッダで引き出される
RS232 ×2(DB9)
RS485 × 1
USB OTG ×1(mini AB型)
JTAG/ICE(2.54mmコネクタ、20pin)
CAN2.0B ×1
SDカードソケット
ADテスト用のボリューム
ユーザーLED ×4
ユーザーボタン×3、ジョイスティック ×1
10M Ethernet RJ45 × 1（ENC28J60）
外形寸法: 110×150(mm) ※突起物は除く
電源(別売)：5VDC、プラグ2.1mmφ、極性はセンタープラス です。電源スイッチと電源指示LED付き
サンプルソース沢山
サンプル例：
MP3プレーヤー
uCGUIデモプログラム
NandFlash or SD→USBメモリ変換
TFT液晶デモ
EEPROM 24C02テスト
16Mbit SPI Flash AT45DB161Dテスト
STM32F10x_DSP_Lib_V2.0.0
SysTick
ADC
SRAM
CAN
外部割込み
GPIO
NAND
NOR
RTC
SDIO
マニュアル：FireBull-STM32F103_manual.pdf 2010/9/13
回路図：sch.zip
その他資料のダウンロードページ
