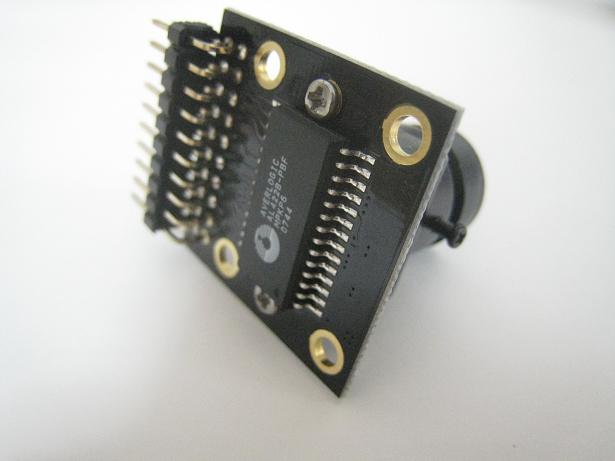

OV7670+FIFOカメラモジュール(SCCBインタフェース)

製品概要

OV7670+FIFOカメラモジュール(SCCBインタフェース)

価格:

2,824円 (税込 3,050円)

[ポイント還元 30ポイント〜]
購入数:
お客様の声へのリンク 星1つ星1つ星1つ星1つ星半分 4.6 (21件)
この商品について問い合わせる
友達にメールですすめる
この商品のURLを携帯に送る
携帯ページ

製品仕様

  • イメージセンサー:OV7670 CMOS、VGA−640(V)×480(V)
  • 380KB容量のFIFOのAL422B搭載、処理速度遅いMCUでもI/Oを通して画像採集可能
  • 24MHZクリスタル搭載
  • OV7670必要な2.8V LDO搭載
  • 小さいサイズ:3cm x3cm
  • 低動作電圧:3.3VDC(+/-0.1V)
  • 低動作電流:60mw(15fps VGA YUV format)
  • スリープモード<20μA
  • 保存温度:-30℃〜70℃
  • 動作温度:0℃〜50℃
  • レンズ材料:ガラス、レンズ座材料:マグネシウム合金
  • レンズ焦点距離:3.6mm、650nm波帯
  • センサー:1 / 6″、フィールド角:25°
  • 最大フレームレート:30fps VGA
  • 感度:1.3V/(Lux-sec)
  • SNR(Signal to Noise Ratio):46 dB、ダイナミックレンジ:52 dB
  • 走査方式:プログレッシブ
  • 電子ビームリソグラフィー:1行〜510行
  • 画素サイズ:3.6 μm x 3.6 μm
  • 暗電流:12 mV/s at 60℃
  • Well capacity:17Ke
  • インターフェース:標準SCCB(Serial Camera Control Bus)インターフェース(I2C互換)
  • データ出力フォーマット:Raw RGB、RGB(GRB4:2:2)、RGB(565/555/444)、YUV(4:2:2)、YCbCr(4:2:2)
  • データ出力解像度:VGA、CIF、CIF〜40x30の任意解像度
  • サンプリングタイプ:Vario Pixel
  • 接続コネクタ:2.54mmピッチ(2列)20ピン、ピンヘッダ

各種資料


データシート: datasheet.zip
回路図: CF7670C-V3-SCH.pdf
PCB寸法図: ov7670_fifo_pcb_size.pdf
STM32(STM32F103ZET6)サンプルソース(IAR ARM 5.41以上の環境を利用): CMOS_AL422_STM32F103ZET6_ili9328.zip
IAR ARM 6.4評価版: CD-EWARM-6402-3992.zip

★その他、アフターフォローは電話・メールで専門技術者がいつでも受け付けておりますので、
 製品使用に関するご心配は一切ございません。

■ お客様の声

おすすめ度星1つ星1つ星1つ星1つ星なし じぇいそん様 2015-06-24
自分の頭ではこいつをまともに動かせないのが、歯がゆいです。
とりあえずやってみるのブログの方に無理言ってソースも公開していただいたのいに、それでも出来ない、残念です。これが出来たらいろいろ展開あったのに、、、今は出来ないので中断しています。違うセンサー作っていますが、これもまた難度が高くて、、、落ち込みます。(笑)

また再開して動かしたいと思います。

ありがと
おすすめ度星1つ星1つ星1つ星1つ星なし Shun様 2015-01-31
お世話になっております。受注後、商品をすぐに発送頂きありがとうございました。ov7670を購入し、使えましたが、色がうまく設定できずにいます。設定の為にネットを参考にしたり、本も購入しましたが、色が綺麗にできません。アドバイスを頂けたら助かります。宜しくお願い致します。
おすすめ度星1つ星1つ星1つ星1つ星1つ もっちゃん様 2015-01-30
今回初めて注文させて頂きましたが、対応が早く、大変驚いております。次の機会があれば、また注文したいと思いました。ありがとうございました。
