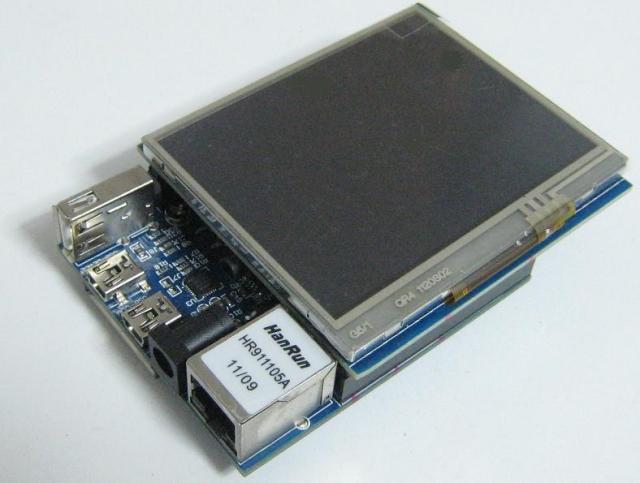

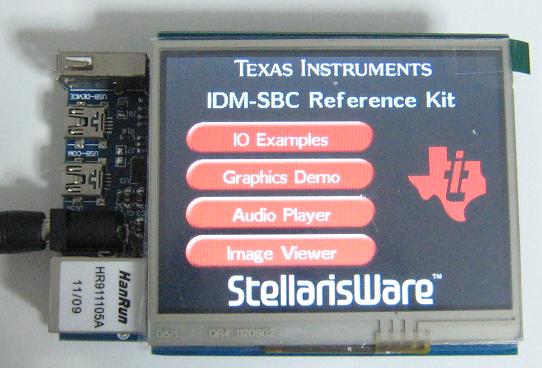

ARM Cortex-M3/LM3S9B92開発キット(3.5”TFT液晶タッチパネル付き)

ARMコア系列Cortex-M3を採用したTI社のLM3S9B92(100MHz周波数、256KB Flash、96KB SRAM)を採用、豊富なインタフェース搭載、且つ3.5”タッチパネル付きTFT液晶を搭載して幅広い評価が可能です。

ARM Cortex-M3/LM3S9B92開発キット(3.5”TFT液晶タッチパネル付き)

価格:

18,350円 (税込 19,818円)

[ポイント還元 198ポイント〜]
購入数:
お客様の声へのリンク レビューはありません
この商品について問い合わせる
友達にメールですすめる
この商品のURLを携帯に送る
携帯ページ

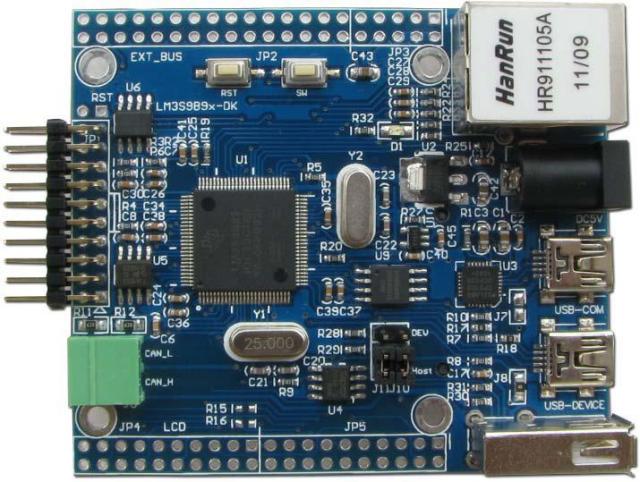

    基板ボード仕様
  • ARMコア系列Cortex-M3を採用したTI社のLM3S9B92(100MHz周波数、256KB Flash、96KB SRAM)搭載
  • JTAG/SWD デバッグ用インタフェース(10pin、2.54mmピッチ)
  • 10/100M Ethernetインタフェース(DP83848)
  • USB2.0デバイスインタフェース(OTG)
  • USB2.0ホストインタフェース
  • USBシリアルTTL変換インタフェース(CP2102)
  • CAN2.0インタフェース
  • SDカードインタフェース
  • シリアルEEPROM(24C04)
  • SPIシリアルFLASH (W25Q80)
  • ユーザーボタン×1
  • ユーザーLED×2
  • 外部バスインタフェース
  • 5V/1A DC外部電源インタフェース、極性:センタープラス
  • TTL LCDインタフェース
  • 外形寸法: 74×64(mm) ※突起物は除く

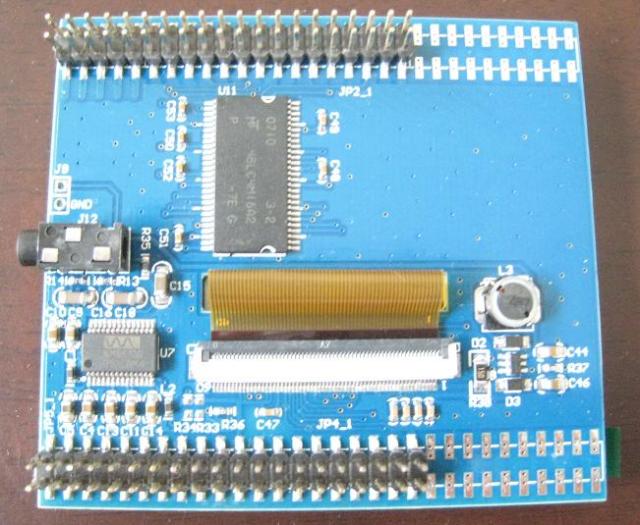

  • 拡張ボード(LCD搭載)仕様
  • 3.5”タッチパネル付きTFT液晶モジュールを搭載
  • Audioプレイ機能搭載(WM8510)、イヤホン搭載
  • 8MB SDRAM(MT48LC4M16A2P-7E)
  • 外形寸法: 77×69(mm) ※突起物は除く
マニュアル:LM3S9B92_board_manual.pdf
基板回路図:LM3S9B92-SCH.pdf
拡張板回路図:LM3S9B92-EXT-SCH.pdf
資料:document.zip
各種ツール:TOOL.zip
サンプルソース:Code.zip
