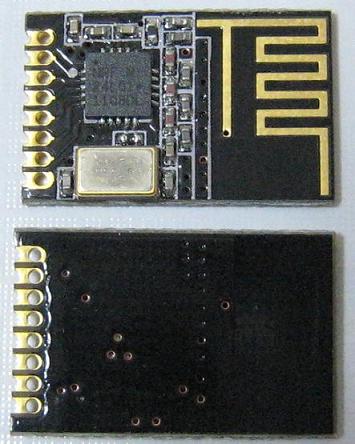

微弱無線送受信モジュールnRF24L01(2.4GHz、SMT)【メール便可】

Nordic Semiconductor社製2.4GHz帯域用RFチップ(nRF24L01)を採用することにより、超低消費電力を実現しています。

主な特長:

  • Nordic Semiconductor社製2.4GHz帯域用RFチップ、nRF24L01搭載、アンテナ搭載。
  • メイン基板との接続は、1.27mmピッチ、省スペースSMTインタフェース。
  • 豊富なソースコード:8051用のアセンブリ言語送受信、AVR用送受信、ARM用の送受信、
    MSP430用の送受信、PICシリーズ用の送受信、RS232送受信

主な用途:

リモコン、無線検針、データ収集システム、無線タグ、非接触RFスマートカード、小型の無線データ端末、生体信号収集、ワイヤレス232/485/422データ通信、セキュリティーシステムなど広範囲に応用可能

微弱無線送受信モジュールnRF24L01(2.4GHz、SMT)【メール便可】

価格:

925円 (税込 1,018円)

[ポイント還元 10ポイント~]
購入数:
お客様の声へのリンク 星1つ星1つ星1つ星1つ星1つ 5.0 (2件)
この商品について問い合わせる
友達にメールですすめる

製品仕様

サイズ 12x19mm
電源電圧 DC 1.9V~3.6V
動作周波数 2.4GHz ISM帯
通信距離 100m(屋外平地)
ピーク電流 送信時:11mA(2Mbit/s、@0dBm)
受信時:12.5mA(2Mbit/s)
変調方式 GFSK
その他 125 RFチャネル
最大伝送速度: 2Mbps、VoIP応用可能
自動ACK & 再送信
省スペースSMT、1.27mm、SPIインターフェース
動作温度 -40℃~+85℃

各種資料

モジュールマニュアル nRF24L01_SMD.pdf
MCU8051用のマニュアル NRF24L01-8051-user-manual.pdf
回路図 NRF24L01_sch.JPG
PCB寸法図 nRF2401-SMT-PCB.png
データシート nRF24L01.pdf
豊富のサンプルソースコード nRF2401.zip

※RFモジュールについての注意:
本モジュールは開発者・無線技術者向けのエンジニアリングサンプル製品です。
技術基準適合は受けておりませんので、電波暗室や電波障害を起こさない十分に広い敷地・建屋内で実験を行ってください
この商品を製品として市場に販売することはできません。通信ICの評価、デバッグ、研究・開発用としてお役立てください。

★その他、アフターフォローは電話・メールで専門技術者がいつでも受け付けておりますので、
 製品使用に関するご心配は一切ございません。

■ お客様の声

おすすめ度星1つ星1つ星1つ星1つ星1つ チビタ様 2013-04-18
簡単なリモコン製品を探したがないので、このデバイスを使って作ろうと思い購入した。
商品は注文の翌日には配送され、梱包も適切にされていた。
いざ作ろうとなって仕様書を見ると、マイコンでもなければ動かせそうにない、ボタンを押すとそのまま送受信をしてくれるのかと思ったのだがそうはいかない。
仕様書も見ないで買った私の責任だが。

急遽マイコンを探して購入しプログラムも勉強して等々で、1週間ほど苦闘して何とかデータの送受信が出来るようになった。

このデバイスは素人老人(私は十年近く前に定年退職)が、テスターと半田ごてだけですぐに動かせるものではないと思った。

現状は期待以上のリモコンも完成し、なかなか素晴らしいデバイスで、今後色々なものに使えそうなので追加注文しそれも配送された。
ただ、追加注文でピンタイプにしたら以前のものより大きくなっていてがっかりだったが、これも仕様書を見ないで注文した私の責任だ。
おすすめ度星1つ星1つ星1つ星1つ星1つ kichikaw様 2012-11-13
この小ささと消費電流の少なさが気に入りました。 特に、ペイロード付ACKのお陰で子側のソフト負担が少なく済みました。又、無線化することでアイソレーションを考えなくて済みます。
 私の自作の端末をこれに置き換えていく積りです。
 いい物を安く有難う御座います。又、使わせていただくと思いますので宜しくお願い致します。
