ARM/Cortex-A8・AM3517評価キット

価格:	¥43,000 (税込 ¥47,300)
	[ポイント還元 473ポイント～]

販売期間：
数量:	個

在庫

あり

レビューはありません

•
•

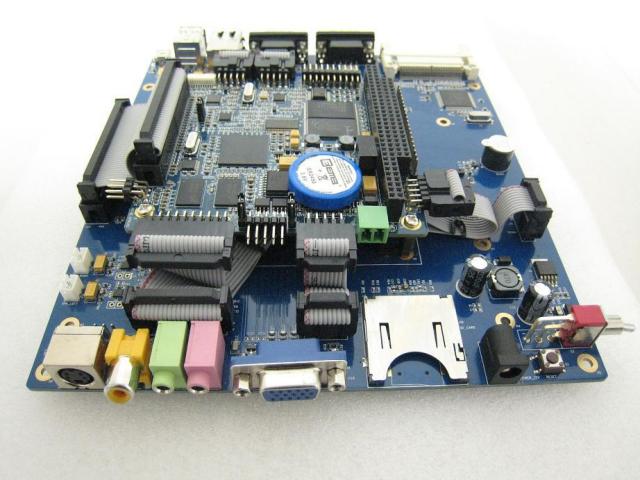

TI社　マイクロプロセッサ　Sitaraシリーズ　Cortex-A8コア「AM3517」を搭載したCPUボードと多機能のインタフェースを搭載した拡張ボードのセットです。

CPU：
●TexasInstruments製AM3517(ARM Cortex-A8ベース) ●500MHzCPUクロック
●NEON SIMDエンジン
●POWERVR SGXグラフィクス・エンジン
●16KB I-Cache，16KB D-Cache，256KB L2-Cache，112KB ROM，64KB Share SRAM

メモリ：
●256MB DDR2 SDRAM(32ビットバス)
●256MB NAND Flash(8ビットバス)
●4MB NOR Flash(16ビットバス)

電気特徴：
●動作電圧： +5V
●消費電力： 3W
●動作温度： -40 ~ 85℃
●動作湿度： 20% ~ 90%
●産業用ボード外形寸法： 96mm * 90mm ※突起物は除く
●拡張ボード外形寸法： 170mm * 190mm ※突起物は除く

サポートするOS：
●Linux2.6.32
●WinCE6

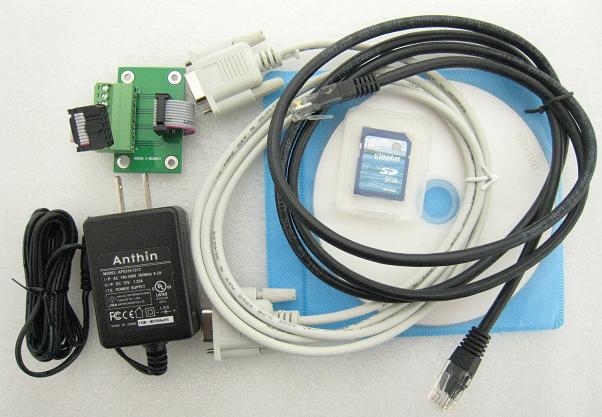

付属品：
●電源アダプタ（12V/1.25A）
●CANモジュール
●SDカード（2G）
●シリアルケーブル
●LANケーブル
●DVD

産業用ボードから引き出したインタフェース：
• UART(RS232) x 1、5線式
• UART(TTL) x 1、5線式
• Ethernet x 1、10/100Mbps Base
• ＵＳＢ2.0ホスト x 2、High-Speed、480Mbps
• USB2.0 OTG x 1、High-Speed、480Mbps
• IISオーディオインタフェース
• 16 bit LCD出力I/F
• 10 bit Camera入力I/F
• S-Video出力I/F x 1
• TVヴィデオ出力I/F x 1
• RS485 x 1
• CAN x 1
• SD/MMC I/F x 1
• 多機能拡張I/F（McBSP、IIC、McSPI、TV-OUT）
• PC104拡張I/F（GPMCバス、MMC、USB、McSPI、UART、Clock、HDQ）
• JTAG I/F
• 電源2ピンコネクタ

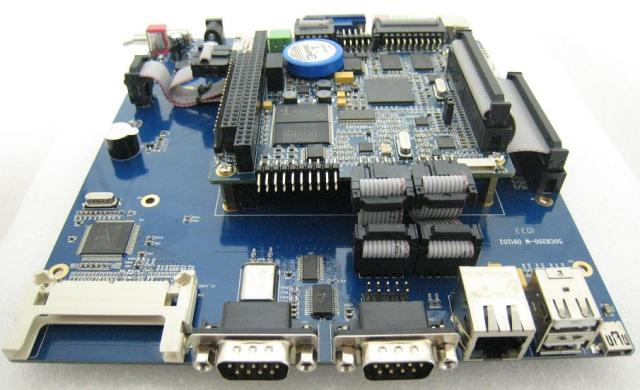

拡張ボード提供しているインタフェース：
• UART：RS232 I/Fコネクタ(D-sub9ピン)×2個
• UART：TTL I/F×1個、2*5(2.54mm)ピン
• Ethernet：10/100Mbps Base、RJ45コネクタ×1個
• ＵＳＢ2.0ホスト、High-Speed、480Mbps、TYPE-Aコネクタ×2個
• USB2.0 OTG、High-Speed、480Mbps、TYPE-miniABコネクタ×1個
• 10 bit Camera入力I/F x 1個
• 標準15bitVGA出力I/F x 1個
• オーディオ入力I/F x 1個
• オーディオ出力I/F x 1個
• TVヴィデオ出力I/F x 1個
• S-Video出力I/F x 1個
• ブザー x 1個
• CFカード I/F x 1個
• SD/MMC I/F x 1個
• RESETキー x 1個
• 電源DCジャック x 1個、電源SW x 1個

資料（同じ内容のDVDも付属）：

• マニュアル：AM3517 User Manual.pdf
• 回路図：AM3517_sch.pdf
• その他関連資料のダウンロードはこちら
