ARM+FPGA統合コアボード

お勧めの理由:


  • お勧めの理由1:一つの開発キットでARMとFPGAを両方評価可能


  • お勧めの理由2:数多くのサンプル、ソースも提供する


  • お勧めの理由3:ARMとFPGAを合わせて利用方法を参考できる



製品の特徴

本統合ボードはARMとFPGAを搭載するものです、ARMの方、周波数がST社のCortex-M3 72MHZ STM32F103VC ARMチップを搭載しています、豊富なインタフェースも含まれます。FPGAの方、CycloneTM IV FPGA EP4CE6E22C8Nを搭載しています。バスを通してARMとFPGAを統合されています、ARMは主CPUとし、FPGAがコプロセッサで使われて並列処理できます、そうすると、ARMとFPGAの利点をお互いに使って連携させ、組込システムの二つ種類チップの特徴を合わせて利用できます。

ARM+FPGA統合コアボード

価格:

13,150円 (税込 14,202円)

[ポイント還元 142ポイント〜]
購入数:
お客様の声へのリンク レビューはありません
この商品について問い合わせる
友達にメールですすめる
この商品のURLを携帯に送る
携帯ページ

製品仕様

  • ARM+FPGA統合コアボードの仕様概要:
  • BUCK回路を内蔵、5V〜16V DC広い範囲入力、出力電流:2A、複数出力可

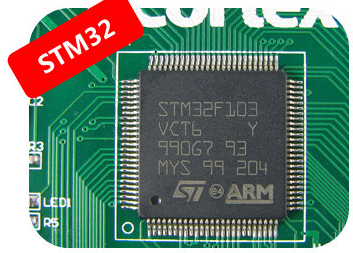

  • Cortex-M3 STM32F103VCの周波数:72MHZ ARMチップを内蔵

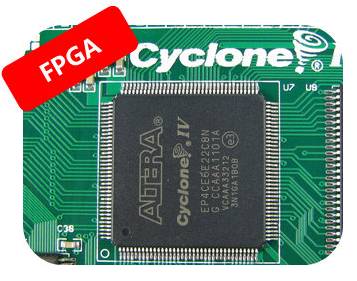

  • ClycloneIV FPGA EP4CE6E22C8Nを搭載

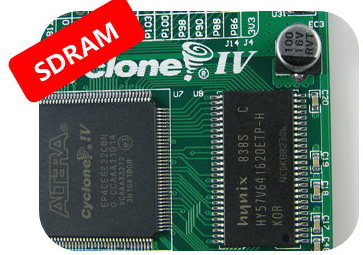

  • 8M SDRAM Flashを搭載、SOPCのNIOSIIをスムーズに実行可能
  • 2M SPI Flash、FPGAコンフィギュレーション情報、NIOS IIコードを保存可能
  • 高精度2.5V標準IC、ADC/DACで使える
  • USBインタフェース×1
  • UARTインタフェース×1
  • SWDデバッグインタフェース
  • 2チャネル12BitDAC
  • 複数チャネル12BitADC
  • STM32チップからSPI/CAN/UART/I2Cをすべて引き出す
  • STM32バス拡張、4個チップセレクト(CS0〜CS3)
  • FPGA/ARM LED機能表示
  • STM32拡張I/O(65ピン)
  • FPGA拡張I/O(46ピン)
  • 外形寸法: 90×100(mm) ※突起物は除く


  • 付属品:
    USBケーブル(給電可能)
    10ピン配列変換ケーブル


各種資料

コアボード回路図: icore.rev0.pdf
データシート: datasheet.zip
マニュアル: STM32+CycloneIV_manual.pdf
サンプルソース: サンプルソース
ARMツール(MDK-ARM): MDK421.zip
FPGAツール: tools.zip
FPGA関連資料(Verilog等): 資料
開発キット関連資料一括ダウンロード: CSUN_ARM-FPGA-01.zip

★その他、アフターフォローは電話・メールで専門技術者がいつでも受け付けておりますので、
 製品使用に関するご心配は一切ございません。
