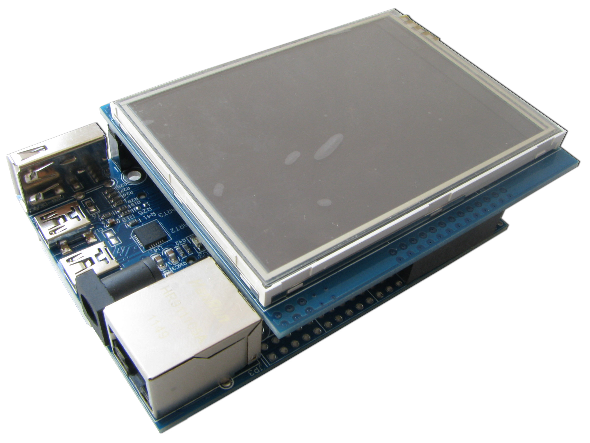

ARM Cortex-M3/STM32F207-130万画素カメラ搭載開発キット(3.2”TFT液晶タッチパネル付き)

製品概要:

  • ARMコア新系列プロセッサーCortex-M3を採用したSTマイクロエレクトロニクス社のSTM32F207VGT6(最大周波数120MHz、1 Mbyte Flash、128+4 Kbyte SRAM)
  • 130万画素カメラモジュール搭載
  • 3.2インチタッチパネル付きTFT液晶モジュール搭載

ARM Cortex-M3/STM32F207-130万画素カメラ搭載開発キット(3.2”TFT液晶タッチパネル付き)

価格:

17,000円 (税込 18,360円)

[ポイント還元 183ポイント〜]
購入数:
お客様の声へのリンク レビューはありません
この商品について問い合わせる
友達にメールですすめる
この商品のURLを携帯に送る
携帯ページ

製品仕様:

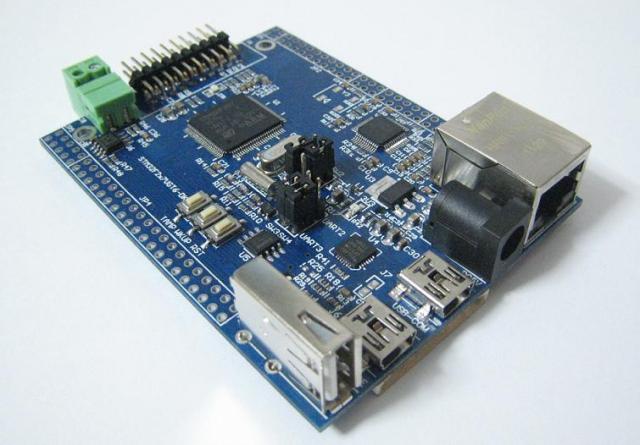

  • STマイクロエレクトロニクス社のSTM32F207VGT6搭載(最大周波数120MHz、内蔵1 Mbyte Flash、128+4 Kbyte SRAM)

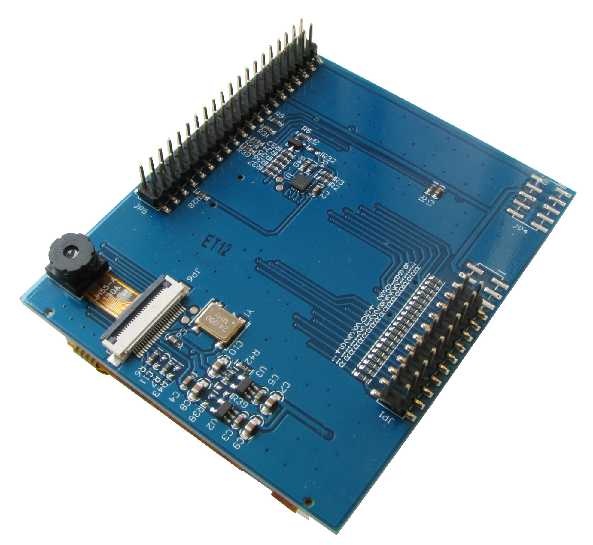

  • 130万画素カメラモジュール搭載
  • 3.2インチタッチパネル付きTFT液晶モジュール搭載
  • 10/100M Ethernet(DP83848)
  • USBシリアルTTL変換インタフェース(CP2102)、シリアルポートで書き込み可
  • CPUのすべてのピンを2.54mm拡張ヘッダで引き出される
  • USB2.0デバイスインタフェース(mini)
  • USB2.0ホストインタフェース
  • SDカードソケット(4-bit)
  • JTAG/ICE(2.54mmコネクタ、20pin)
  • CAN2.0B ×1
  • ユーザーLED ×1
  • ユーザーボタン×2
  • 基板ボード外形寸法: 86×64(mm) ※突起物は除く

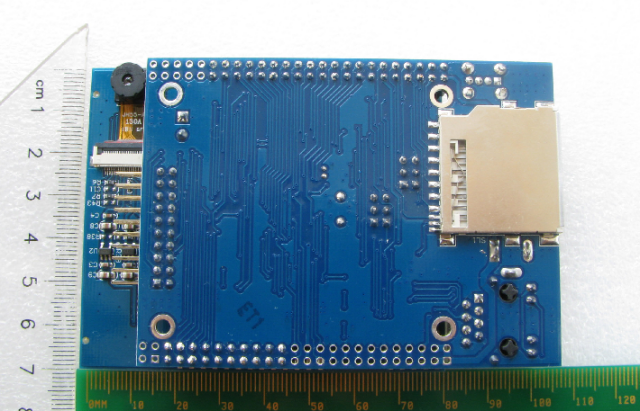

  • LCD拡張ボード外形寸法: 80×68(mm) ※突起物は除く
  • 電源(別売):5VDC、プラグ2.1mmφ、極性はセンタープラス です。電源指示LED付き
  • サンプルソース沢山

各種資料

マニュアル: STM32F207_board_manual.pdf 2011/10/10
基板ボード回路図 STM32F2X7VGT6-sch.pdf
LCD拡張ボード回路図 STM32Fxx7VGT6-EXT-B.pdf
寸法図 STM32F207-Location.pdf
サンプルソースコード Code.zip
その他資料のダウンロードページ ここへ

★その他、アフターフォローは電話・メールで専門技術者がいつでも受け付けておりので、
 製品使用に関するご心配は一切ございません。
