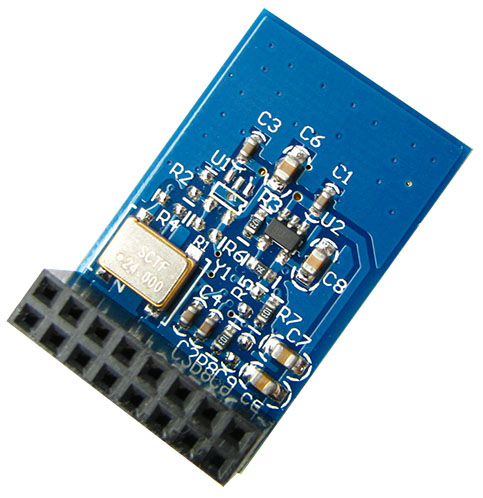

CMOSカメラモジュール(OV2640、200万画素)、STM32F429IGボードと直結可

CMOSカメラモジュール(OV2640、200万画素)、STM32F429IGボードと直結可

OmniVision Technologies社製イメージセンサーOV2640を使ったCMOSカメラモジュール、24MHZクリスタル搭載、直接STM32F429IGボードと繋いで画像採集可能

CMOSカメラモジュール(OV2640、200万画素)、STM32F429IGボードと直結可

価格:

2,250円 (税込 2,430円)

[ポイント還元 24ポイント〜]
コネクタータイプ:
購入数:
お客様の声へのリンク レビューはありません
この商品について問い合わせる
友達にメールですすめる
この商品のURLを携帯に送る
携帯ページ

製品仕様

  • イメージセンサー:OV2640 CMOS、200万画素
  • MCUのI/Oを通して画像採集可能
  • 24MHZクリスタル搭載
  • 小さいサイズ:3.2cm x2.1cm
  • 動作電圧:5VDC
  • 保存温度:-20℃〜70℃
  • 動作温度:0℃〜50℃
  • レンズ焦点距離:3mm(F2.8)
  • センサー:1 / 4″、フィールド角:70°
  • 最大フレームレート:60fps QVGA
  • データ出力最大解像度:1600x1200
  • データ出力フォーマット: YUV / YcbCr / RGB
  • インターフェース:標準SCCB(Serial Camera Control Bus)インターフェース(I2C互換)
  • 接続コネクタ:2.54mmピッチ(2列)16ピン、ピンBOXヘッダ

各種資料

データシート: OV2640FSL_DS_18P.pdf
開発参考資料: OV2640 Camera Module Software Application Notes.pdf
回路図: Camera-OV2640-SCH.pdf

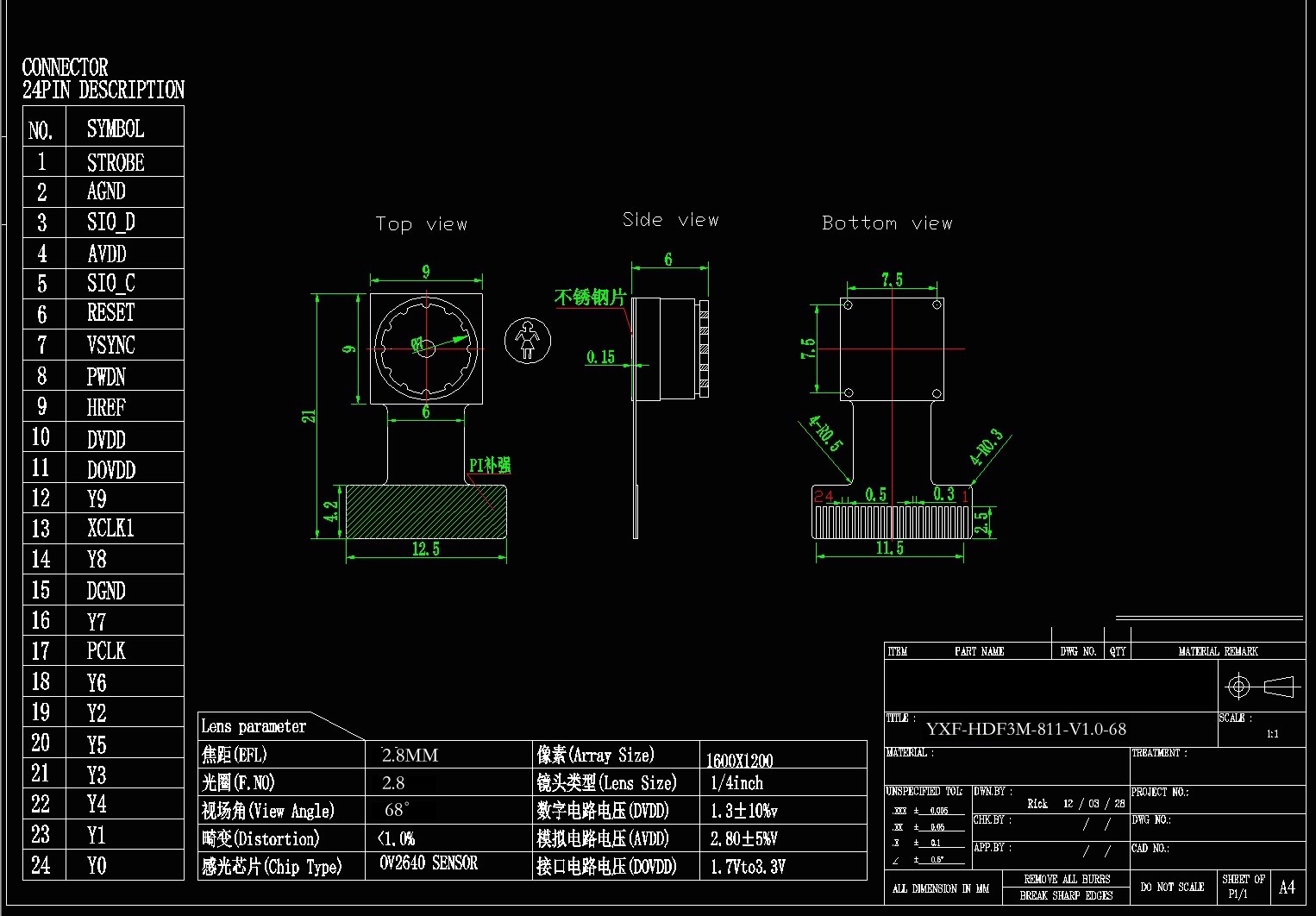

レンズ寸法図: ov2640-lens-size.png
STM32(STM32F429IG)サンプルソース(Keil環境を利用): Camera_To_USBDisk.zip

★その他、アフターフォローは電話・メールで専門技術者がいつでも受け付けておりますので、
 製品使用に関するご心配は一切ございません。
