ARM Cortex-M4/STM32F407開発ボード(無線通信モジュール nRF24L01(2.4GHz)と直結可)【メール便可】

ARM Cortex-M4/STM32F407開発ボード(無線通信モジュール nRF24L01(2.4GHz)と直結可)

ST社の高性能ARM Cortex-M4 32bitのSTM32F4シリーズのプロセッサSTM32F407ZET6を搭載。
無線通信モジュール nRF24L01(2.4GHz)と直結可能。
サンプルソース沢山…

ARM Cortex-M4/STM32F407開発ボード(無線通信モジュール nRF24L01(2.4GHz)と直結可)【メール便可】

価格:

3,500円 (税込 3,850円)

[ポイント還元 38ポイント~]
LCD:
nRF24L01無線モジュール:
購入数:
お客様の声へのリンク レビューはありません
この商品について問い合わせる
友達にメールですすめる

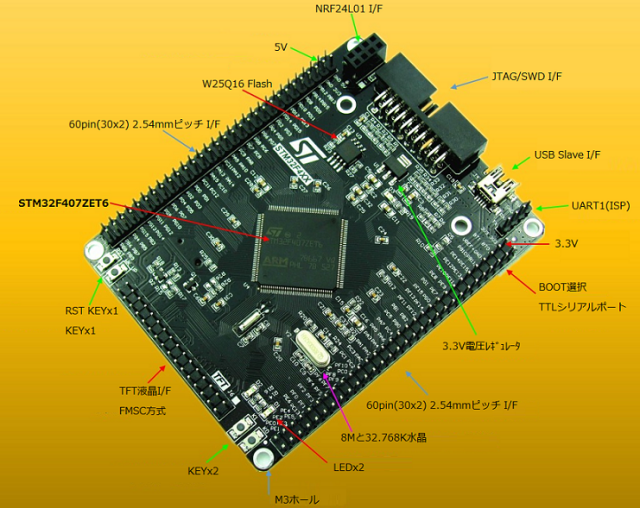

●主な仕様

CPU ARMコア系列Cortex-M4を採用したSTマイクロエレクトロニクス社のSTM32F407ZET6搭載、CPU周波数168MHz、512KB flash、192+4 KB SRAMのメモリを内蔵

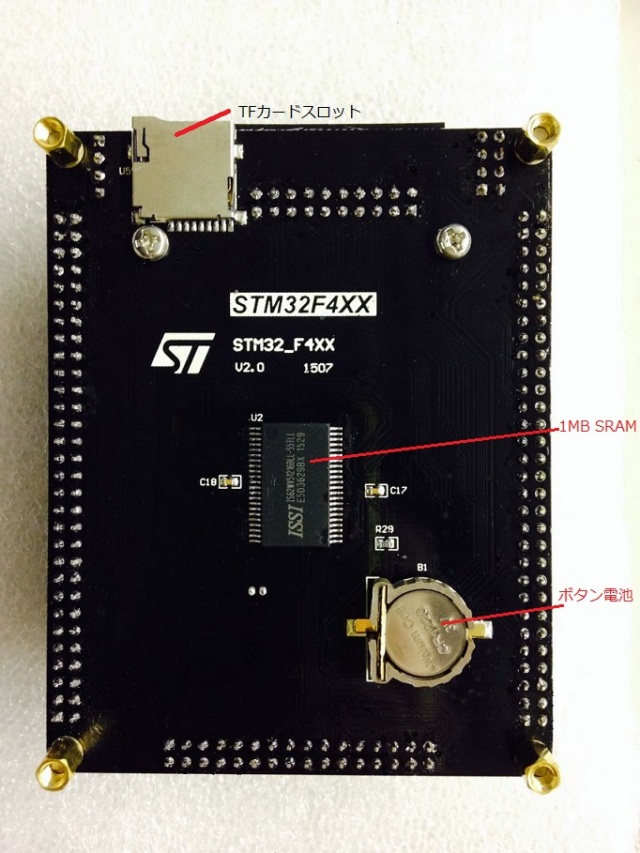

メモリ 1MB SRAM
16Mb Flash(W25Q16)
表示 TFT-LCDインタフェース引出、3.2インチ液晶接続用
NRF24L01インターフェース 微弱無線送受信モジュールnRF24L01(2.4GHz)或いは
2.4G帯遠距離無線送受信モジュールnRF24L01P+PA+LNA(2DBアンテナ付き)と直結出来る
JTAG 20ピン2.54ピッチJTAG(SWD)
USB USB slave、給電可
KEY RST KEY x 1、ユーザーKEY x 3
ユーザーLED ユーザーLED x 2
SDカード MicroSDカードスロット x 1
その他 ISPシリアルポート、4pinx1、2.54mmピッチ
1つのRTCに給電する0.33Fコンデンサ
拡張インターフェース 60pin(30pinx2列) x 2
電源、SPI、UART、USART、IIC、CAN、AD、DAなどのピンを含む

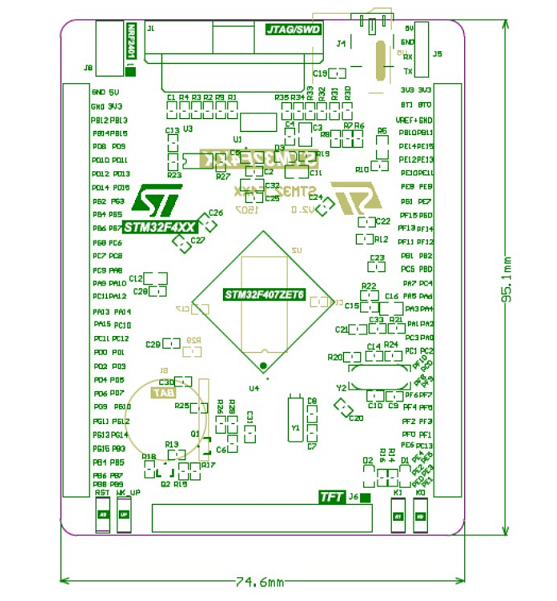

外形寸法 95.1x74.6(mm) ※突起物は除く

●各種資料

回路図 STM32F407ZET6_sch.pdf
データシート datasheet.zip
サンプルソース及び説明書 サンプルソース
STM32F407_example_manual.pdf

サンプルソース例



タッチパネル付き3.2”TFT液晶

抵抗式タッチパネル付き3.2”TFT液晶(FSMC I/F)

nRF24L01無線モジュール

微弱無線送受信モジュールnRF24L01(2.4GHz)
2.4G帯遠距離無線送受信モジュールnRF24L01P+PA+LNA(2DBアンテナ付き)

(22) NRF24L01のサンプルソース実行時のイメージ:
