OV5640カメラモジュール(500万画素、Nanopi2ボードと直結)

OV5640カメラモジュール(500万画素、Nanopi2ボードと直結)

OmniVision Technologies社製イメージセンサーOV5640を使ったCMOSカメラモジュール、Nanopi2ボードとTiny4412ボードと直結で利用できる。

OV5640カメラモジュール(500万画素、Nanopi2ボードと直結)

価格:

3,600円 (税込 3,888円)

[ポイント還元 38ポイント〜]
購入数:
お客様の声へのリンク レビューはありません
この商品について問い合わせる
友達にメールですすめる
この商品のURLを携帯に送る
携帯ページ

製品仕様

  • イメージセンサー:OV5640 CMOS、500万画素
  • Nanopi2ボードとTiny4412ボードと直結で利用できる
  • レンズ焦点距離:2.7mm(F2.8)、視角:66度
  • 自動画像フォーカスと自動露出制御(AEC)
  • 自動ホワイトバランス、自動50/60 Hzの輝度検出
  • データ出力最大解像度:2592*1944

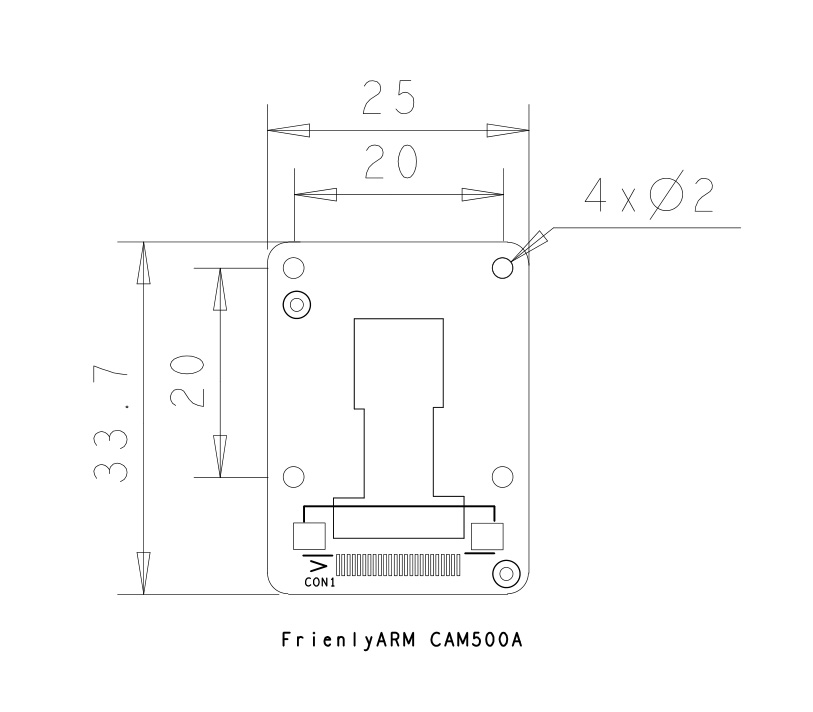

  • PCB Size: 2.5cm*3.37cm
  • M2設置穴x4、間隔2.0cm
  • 接続コネクタ(出力方式、通信): MIPI CSI-2 FPC_24P_0.5、DVPパラレルデジタル出力信号、3.3V信号、I2CとGPIOコントロール信号を含む

各種資料

データシート: Datasheet.zip

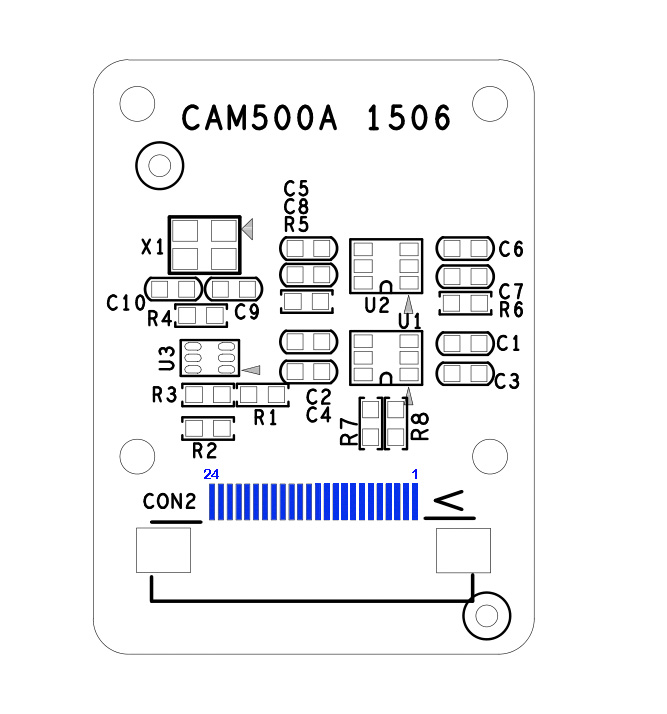

その他参考資料: CAM500A_B.jpg


FPCコネクタ24ピンの定義

Pin# Name Pin# Name
1 3.3V 2 3.3V
3 SCL 4 SDA
5 GPIO 6 RESET
7 GND 8 XCLK
9 GND 10 FIELD/NC
11 VSYNC 12 HREF
13 GND 14 PCLK
15 GND 16 D7
17 D6 18 D5
19 D4 20 D3
21 D2 22 D1
23 D0 24 GND

★その他、アフターフォローは電話・メールで専門技術者がいつでも受け付けておりますので、
 製品使用に関するご心配は一切ございません。
