ARM/Cortex-M7 Stm32H7画像処理カメラ(OpenMV H7カメラとコンパチ)

価格: ¥12,000 (税込 ¥13,200)
[ポイント還元 132ポイント~]
license:
数量:

レビューはありません

twitter

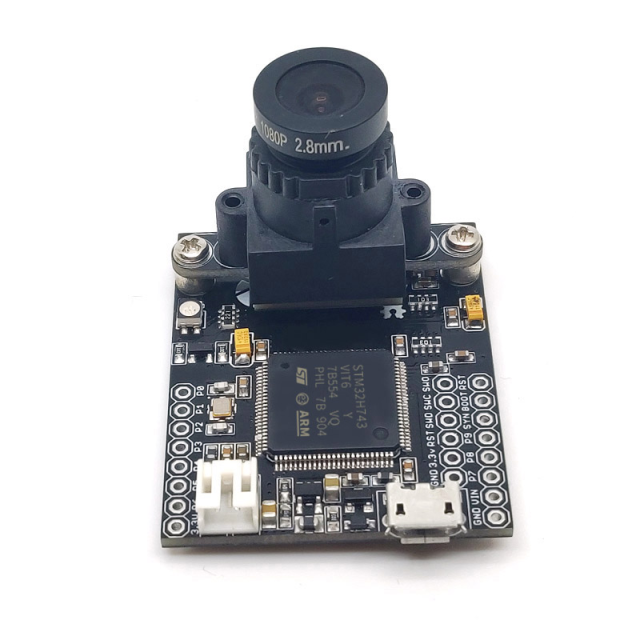

ARM/Cortex-M7 Stm32H7画像処理カメラ(OpenMV H7カメラとコンパチ)

◆ST社のARM Cortex M7高性能、低電力STM32H743を採用し、OV7725イメージセンサーを搭載。写真の撮影だけでなく、顔検出や画像フレームの差分、視線やマーカの追跡、QRコードの検出 / デコードなど、アプリケーションと連携して多くの機能が利用可能です。

Pythonスクリプト(正確に言えばMicroPython)によるプログラミングが可能です。マシンビジョン(Machine Vision-MV)のアルゴリズムの複雑な出力や、高度なデータ構造を扱うことが容易です。I/Oピンを含めPythonで完全に制御できるので、外部イベントをトリガーにした写真撮影、ビデオ撮影や、マシンビジョンのアルゴリズムでI/Oピンを容易に制御することが可能です。

製品仕様

    CPU:
  • STM32H743VIT6 ARM Cortex M7
  • 周波数400MHz
  • 1MBのRAMと2MBのフラッシュメモリを内蔵
  • 全てのI/Oピンは3.3V出力(5Vトレラント)
  • インタフェース:
  • USB I/F:Full Speed USB(12Mbps)、パソコンと繋ぐとOpenMVカメラは仮想COMポートとUSB Discとして認識される
  • microSDカードソケット:100Mbpsの読書スピード、ビデオを録画、或いは、microSDカードからマシンビジョンのアセットを容易に活用する
  • SPIバス:最大100Mbpsの通信スピード、画像データをLCD、WiFi、または別のマイクロコントローラに転送可能
  • I2Cバス、CANバス、非同期シリアルバス(TX / RX):他のマイクロコントローラおよびセンサなどと通信可能
  • 12 bit ADCと12 bit DAC
  • サーボ制御用の三つのI / Oピン

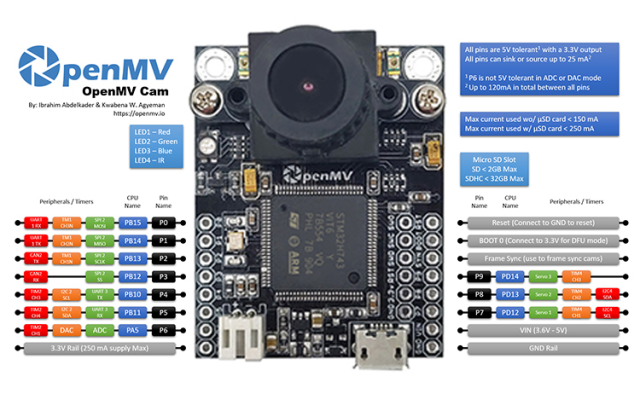

  • 10箇所あるI/Oピンすべてで割り込みとPWMが可能
  • RGB LEDと二つのハイパワー850 nm IR LED
  • カメラ:
  • イメージセンサー:OV7725、30万画素
  • データ出力フォーマット:Grayscale、RGB565、JPEG
  • データ出力解像度:640x480 and under
  • レンズ:焦点距離2.8㎜、アパーチャー(aperture)F2.0、フォーマット1/3”、視角115度、Mount M12*0.5、IR Cut Filter 650nm(removable)
  • バッテリーコネクタ:
  • 標準的な 3.7 Vのリチウムイオンポリマー電池(LiPo電池)が接続可能なコネクタ
  • 消費電力:
  • アイドル(SDなし):90mA@3.3V
  • 動作中(SDなし):140mA@3.3V
  • アイドル(SDあり):90mA@3.3V
  • 動作中(SDあり):150mA@3.3V
  • 温度範囲:
  • 保存:-40~125度
  • 動作:-20~70度
  • その他:

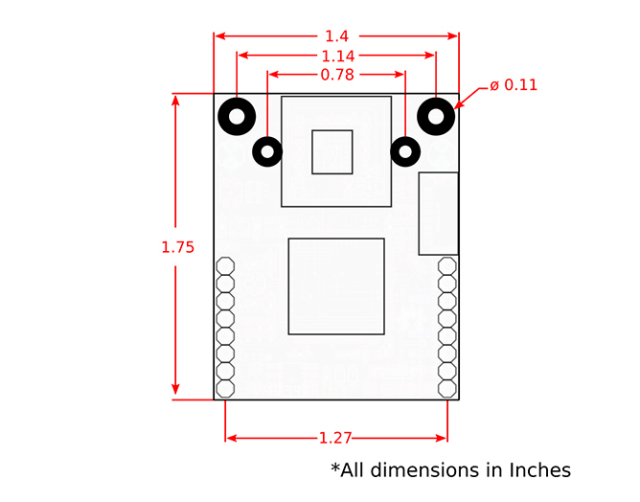

  • 外形寸法:45x36x30(mm)
  • 重さ:16g


各種資料


データシート: datasheet-openmv4.zip
回路図: OpenMV-H7_Schematic.pdf
OV7725_Schematic.pdf
その他: OpenMVチュートリアル
MicroPythonドキュメント
