LATTICE CPLD/FPGA用のダウンロード・ケーブル

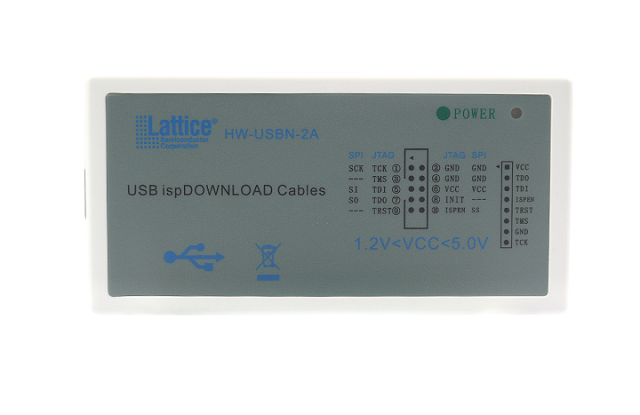

LATTICE CPLD/FPGA用のダウンロード・ケーブル (HW-USBN-2A)

◆Lattice全シリーズのFPGA、CPLDをサポートする。
◆LSC ISPVM、LATTICE Diamond、LATTICE ispLever、LATTICE Programmerをサポートする。
◆Windows XP、Win7、Win8、Win10、Vista、32/64ビットをサポートする。
◆1.2V、1.8V、2.5V、3.3V及び5Vのターゲットをサポートする。

LATTICE CPLD/FPGA用のダウンロード・ケーブル

価格:

5,000円 (税込 5,500円)

[ポイント還元 55ポイント~]
購入数:
お客様の声へのリンク 星1つ星1つ星1つ星1つ星なし 4.2 (5件)
この商品について問い合わせる
友達にメールですすめる

製品仕様

  • 特にドライバをインストールしなくて、直接ispLever6.x/7.x/classicバージョン、Diamond/ispVMの各種バージョンをサポートする
  • Lattice全シリーズのFPGA/CPLDをサポートする。詳細型番は下のリストをご参照ください

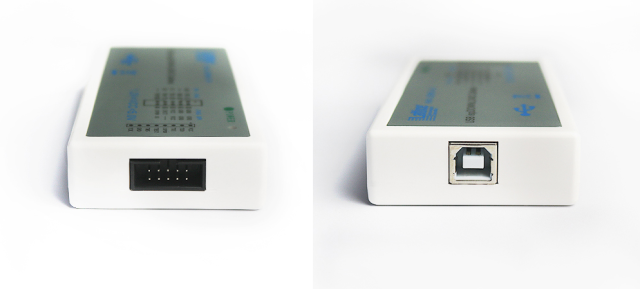

  • B型USBインタフェース、標準のUSBケーブルでPCと接続する
  • USBインタフェースで給電
  • JTAG、internal FLASH、SPI FLASHなどのプログラミングモードをサポートする
  • ispvmSystemV17.4以上のバージョンはVistaもサポートする
  • 外形寸法:108x54x24(mm)
  • 付属品:
  • USBケーブルx1
  • 10ピン(2.54mmピッチ)フラットケーブルx1
  • 10ピン(2.54mmピッチ)/10ピン(バラ)配列変換ケーブルx1
  • 10ピン(2.54mmピッチ)/8ピン(2.54mmピッチ)配列変換ケーブルx1


各種資料


データシート: dlcable.pdf
簡易マニュアル: Lattice_dlcable_manual.pdf

付属ケーブル詳細


サポートするデバイス型番

※全てではございません。リストに入ってない型番についてはお気軽にお問い合わせください。
Generic JTAG Device JTAG-NOP、JTAG-SVF、JTAG-ISC、JTAG-STAPL
ispPAC Platform Manager LPTM10-1247、LPTM10-12107
LatticeECP3EA LFE3-17EA、LFE3-35EA、LFE3-70EA、LFE3-95EA、LFE3-150EA
LatticeECP3 LFE3-70E、LFE3-95E
LatticeECP3_AS LFE3-95E_AS
LatticeXP2 LFXP2-5E、LAXP2-5E、LFXP2-8E、LAXP2-8E、LFXP2-17E、LAXP2-17E、LFXP2-30E、LFXP2-40E
LatticeXP2_AS LFXP2-17E_AS
LatticeECP2 LFE2-6E、LFE2-12E、LFE2-20E、LFE2-35E、LFE2-50E、LFE2-70E
LatticeECP2S LFE2-6SE、LFE2-12SE、LFE2-20SE、LFE2-35SE、LFE2-50SE、LFE2-70SE
LatticeECP2M LFE2M20E、LFE2M35E、LFE2M50E、LFE2M70E、LFE2M100E
LatticeECP2MS LFE2M20SE、LFE2M35SE、LFE2M50SE、LFE2M70SE、LFE2M100SE
MachXO LCMXO256C、LAMXO256C、LCMXO256E、LAMXO256E、LCMXO640C、LAMXO640C、LCMXO640E、LAMXO640E、LCMXO1200C、LCMXO1200E、LAMXO1200E、LCMXO2280C、LCMXO2280E、LAMXO2280E
LatticeSC LFSC3GA15E、LFSC3GA25E、LFSC3GA40E、LFSC3GA80E、LFSC3GA115E
LatticeXP LFXP3C、LFXP3E、LFXP6C、LFXP6E、LFXP10C、LFXP10C_ENG、LFXP10E、LFXP10E_ENG、LFXP15C、LFXP15E、LFXP20C、LFXP20E
LatticeEC LFEC1E、LFEC3E、LFEC6E、LFEC10E、LFEC15E、LFEC20E、LFEC33E
LatticeECP LFECP6E、LFECP10E、LFECP15E、LFECP20E、LFECP33E
ispXPGA LFX125B、LFX125EB、LFX125C、LFX125EC、LFX200B、LFX200EB、LFX200C、LFX200EC、LFX500B、LFX500EB、LFX500C、LFX500EC、LFX1200B、LFX1200EB、LFX1200C、LFX1200EC
ispXPLD 5000MX LC5256MV(B)、LC5256MV、LC5256MB、LC5256MC、LC5512MV(B)、LC5512MV、LC5512MB、LC5512MC、LC5768MV(B)、LC5768MV、LC5768MB、LC5768MC、LC51024MV(B)、LC51024MV、LC51024MB、LC51024MC
ispMACH4000ZE LC4032ZE、LC4064ZE、LC4128ZE、LC4256ZE
ispMACH4000 LC4032V(B)、LC4032V、LA4032V、LC4032B、LC4032C(ZC)、LC4032C、LC4032ZC、LA4032ZC、LC4064V(B)-32IO、LC4064V-32IO、LA4064V-32IO、LC4064B-32IO、LC4064C-32IO、LA4064ZC-32IO、LC4064V(B)、LC4064V、LA4064V、LC4064B、LC4064C(ZC)、LC4064C、LC4064ZC、LA4064ZC、LC4128V(B)、LC4128V、LA4128V、LC4128B、LC4128C(ZC)、LC4128C、LC4128ZC、LA4128ZC、LC4256V(B)、LC4256V、LC4256B、LC4256C、LC4256ZC、LC4256V(B)-160IO、LC4256V-160IO、LC4256B-160IO、LC4256C-160IO、LC4384V(B)、LC4384V、LC4384B、LC4384C、LC4512V(B)、LC4512V、LC4512B、LC4512C
ispMACH5000VG LC5768VG、LC51024VG
ispGAL 22V10A 22V10AV(B)、22V10AV、22V10AB、22V10AC
ispGDX2 LX64V(B)、LX64EV(B)、LX64V、LX64EV、LX64B、LX64EB、LX64C、LX64EC、LX128V(B)、LX128EV(B)、LX128V、LX128EV、LX128B、LX128EB、LX128C、LX128EC、LX256V(B)、LX256EV(B)、LX256V、LX256EV、LX256B、LX256EB、LX256C、LX256EC
ORCA FPSC ORLI10G、ORSO42G5、ORSO82G5、ORSPI4、ORT42G5、ORT82G5、ORT8850L、ORT8850H
ORCA4ExxE OR4E02、OR4E04、OR4E06
ORCA3LxxB OR3L165B、OR3L225B
ORCA3C/T OR3T20、OR3T30、OR3T55、OR3C55、OR3T80、OR3C80、OR3T125
ispLSI 1000 1016、1024、1032、1048、1048C
ispLSI 1000E 1016E、1032E、1048E
ispLSI 1000EA 1016EA、1024EA、1032EA、1048EA
ispLSI 2000A 2032A、2064A、2096A、2128A
ispLSI 2000E 2032E、2032E48、2064E、2096E、2128E
ispLSI 2000VE 2032VE(VL)、2032VE、2064VE(VL)、2064VE、2064VE(VL)-44Pin、2064VE-44Pin、2096VE(VL)、2096VE、2128VE(VL)、2128VE、2128VE(VL)-100Pin、2128VE-100Pin、2192VE(VL)、2192VE
ispLSI 3000 3160、3192、3256、3256E、3320、3448
ispLSI 5000VE 5128VE、5256VE、5384VE、5512VE
MACH4A iM4A3-32/32、iM4A5-32/32、iM4A3-64/32、iM4A5-64/32、iM4A3-64/64、iM4A3-96/48、iM4A5-96/48、iM4A3-128/64、iM4A5-128/64、iM4A3-192/96、iM4A5-192/96、iM4A3-256/128、iM4A3-256/160(192)、iM4A5-256/128、iM4A3-384/XXX、iM4A3-512/XXX
MACH5 M5-128/XXX、M5-128/68T、M5-128/68P、M5-128/104、M5-128/120、M5-192/XXX、M5-192/68T、M5-192/68P、M5-192/104、M5-192/120、M5-192/160、M5-256/XXX、M5-256/68T、M5-256/68P、M5-256/104、M5-256/120、M5-256/160、M5-320/120、M5-320/160、M5-320/184、M5-320/192、M5-384/120、M5-384/160、M5-384/184、M5-384/192、M5-512/120、M5-512/160、M5-512/184、M5-512/192、M5-512/256
MACH5/1 M5-128/XXX/1、M5-128/68T/1、M5-128/68P/1、M5-128/104/1、M5-128/120/1、M5-192/XXX/1、M5-192/68T/1、M5-192/120/1、M5-256/XXX/1、M5-256/68T/1、M5-256/120/1、M5-256/160/1
MACH5LV M5LV-128/XXX、M5LV-128/68P、M5LV-128/68T、M5LV-128/74、M5LV-128/104P、M5LV-128/104T、M5LV-128/120、M5LV-256/XXX、M5LV-256/68T、M5LV-256/68P、M5LV-256/74、M5LV-256/104T、M5LV-256/104P、M5LV-256/120、M5LV-256/160、M5LV-320/120、M5LV-320/160、M5LV-320/184、M5LV-320/192、M5LV-384/120、M5LV-384/160、M5LV-384/184、M5LV-384/192、M5LV-512/120、M5LV-512/160、M5LV-512/184、M5LV-512/192、M5LV-512/256
ispCLOCK ispPAC-CLK5304S、ispPAC-CLK5308S、ispPAC-CLK5312S、ispPAC-CLK5316S、ispPAC-CLK5320S、ispPAC-CLK5406D、ispPAC-CLK5410D、ispPAC-CLK5510V、ispPAC-CLK5520V、ispPAC-CLK5610AV、ispPAC-CLK5610V、ispPAC-CLK5620AV、ispPAC-CLK5620V
ispPAC ProcessorPM ispPAC-POWR605
ispPAC Power Manager II ispPAC-POWR607、ispPAC-POWR6AT6、ispPAC-POWR1014、ispPAC-POWR1014A-2、ispPAC-POWR1014A、ispPAC-POWR1220AT8-2、ispPAC-POWR1220AT8
ispPAC Power Manager ispPAC-POWR604、ispPAC-POWR1208、ispPAC-POWR1208P1
ispGAL 22V10、22LV10
ispGDX GDX80A、GDX120A、GDX160
ispGDXVA GDX80VA、GDX160V、GDX160VA、GDX240VA

よくあるご質問

1、Win10もサポートしますか?
  →Windows XP、Win7、Win8、Win10、Vista、32/64ビットをサポートします。

2、MachXO2、MachXO3はサポートしますか?
  →サポートします。

3、「HW-USBN-2A」ケーブルと認識されているのですが、Diamond Programmerで書き込みができません。書き込みを行った際にドライバーが読み込めないというエラー(英文)が出ます。
  →ドライバーのインストールの間違いの様です。
※1.4のバージョンの場合
64bitのパス: lscc\diamond\1.4\data\vmdata\drivers\lscusbdriver\amd64
32bitのパス: lscc\diamond\1.4\data\vmdata\drivers\lscusbdriver\x86

4、WINDOWS 7 PROFESSIONAL 64BIT バージョンでは、問題なく認識されましたが、 WINDOWS 10 PRO 64BIT バージョン では、認識されません。ドライバーインストール時の注意点など、ありましたら教えてください。
  →Win10ではUSBデバイスを使用する時の共通問題ですが、ドライバーをインストール時、ドライバ署名の適用を無効にする(Disable driver signature enforcement)必要があります。
手順:Shiftキーを押しながら再起動ボタンをクリックする→オプションの選択画面で「トラブルシューティング」をクリックする→「詳細オプション」をクリックする→「スタートアップ設定」をクリックする→「再起動」をクリックする→F7キーを押す(ドライバー署名を強制しない)。PCが再起動します。ドライバーをインストールしてください。この手順では一時的にドライバ署名の適用を無効にします。

■ お客様の声

おすすめ度星1つ星1つ星1つ星1つ星なし よっし~♪様 2020-06-16
Windows10のDiamond Programmerで問題なく使用できています。
輸入品ではもっと安価な商品もありますが、即日発送でサポート対応して頂けるので安心して購入でき、満足しています。

付属の10ピン(バラ)配列変換ケーブルのみ、10ピンコネクタの▽マークが1番ピンでなく10番ピン側になっていたので注意が必要です。
また2mmピッチのピンヘッダーにはバラ線でも挿すことができないので、ピンソケットからピンを抜いて収縮チューブで絶縁して使っています。
おすすめ度星1つ星1つ星1つ星なし星なし 宮脇様 2017-03-03
ispVMを起動してUSBドライバーのインストールまではできましたが、再起動後、ポート設定でDLケーブルが認識されません。PCではUSBドライバーの認識ができており、ソフトとの整合性に何か問題でもあるのでしょうか?WinXPのPCでは以上の現象・状況です。Win10のPCではドライバーのインストールすらできませんでした。商品の手配等のサービスは良かったと思います。現状では開発には利用出来ていませんが、何とか使用できるようにしたいと思います。ispLEVER7.2(isp7_2m1.FPGA.exe)の古いソフトを利用しています。何か解決策でもあれば助かるのですが経験豊富な貴社からアドバイスでもあれば試してみたいと思います。
お店からのコメント
2017-03-07
弊社製品へのコメントを頂いて誠にありがとうございます。
ispLEVER7.2は古いバージョンなので、サポートしない可能性もあります。インストールしたフォルダにドライバLSCUSBDriverを検索して見て頂けませんか?なければサポートしません。その場合、開発環境はそのままで、プログラム書き込だけispvmsystem 18.1をインストールして使用するのも一つの方法です。
Win10のPCで...>>続きをみるドライバーのインストール問題について、弊社本製品のHPの「よくあるご質問」の4番をご参照ください。
以上、問題解決にご参考になりましたら幸いです。
>>閉じる
おすすめ度星1つ星1つ星1つ星1つ星1つ masyu様 2011-09-09
純正より安価、かつすぐに入手可能で助かりました。
以前、LATTICEのデバイスをメーカーHPから購入すると、2便に分けられ、デバイスより送料の方が高かった事もあり、今回もどうするか躊躇していましたが、非常に助かりました。
