CMOSカメラモジュール（OV2640、200万画素）

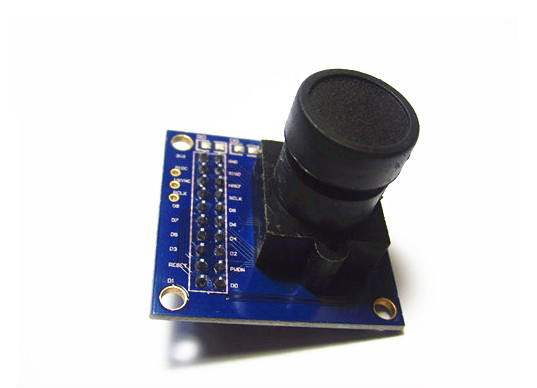

OmniVision Technologies社製イメージセンサーＯＶ2640を使ったＣＭＯＳカメラモジュール、3.6mmレンズ付き
製品仕様
- イメージセンサー：ＯＶ2640 ＣＭＯＳ、200万画素
- MCUのI/Oを通して画像採集可能
- PCBサイズ：3.5cm x3.4cm
- 動作電圧：3.3ＶＤＣ
- 保存温度：-20℃～70℃
- 動作温度：0℃～50℃
- レンズ焦点距離：3.6mm
- センサー：1 / 4″、フィールド角：75°
- 最大フレームレート：60fps QVGA
- データ出力最大解像度：1600x1200
- データ出力フォーマット: YUV(4:2:2)/YCbCr(4:2:2)/RawRGB/RGB(GRB4:2:2,RGB565/555/444)
- インターフェース：標準SCCB(Serial Camera Control Bus)インターフェース(I2C互換)
- 接続コネクタ:2.54mmピッチ(2列)20ピン、ピンヘッダ
各種資料
| データシート： | OV2640FSL_DS_18P.pdf |
| 開発参考資料： | OV2640 Camera Module Software Application Notes.pdf |
| 回路図： | ov2640_sch.pdf | レンズ仕様書： | ov7725_lens.jpg lens_mount_size.jpg |
| STM32（STM32F103RCT6）サンプルソース（KEIL）： | TEST-CMOS2640.zip |

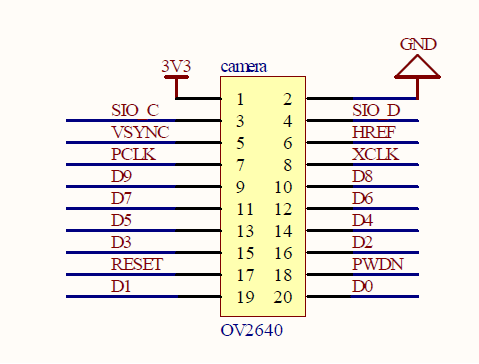

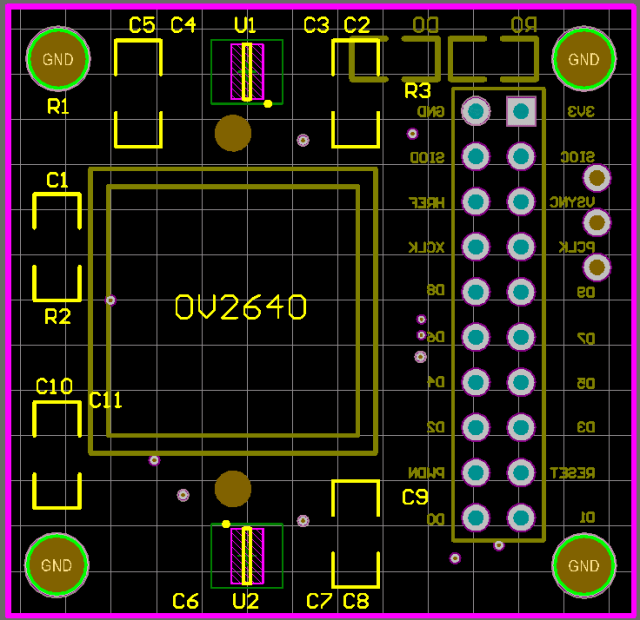

インタフェース詳細
| No. | 名称 | 入力・出力 | 詳細 |
| 1 | VCC | 入力電源、3.3V | |
| 2 | GND | GND | |
| 3 | SIO_C | I | SCCB制御クロック |
| 4 | SIO_D | I/O | SCCBデータ |
| 5 | VSYNC | O | 垂直同期信号 |
| 6 | HREF | O | 水平同期信号 |
| 7 | PCLK | O | Pixelクロック |
| 8 | XCLK | I | メインクロック、外部水晶発振器から供給或いは外部MCUから供給 |
| 9～16,19,20 | D9～D2,D1,D0 | O | 画像データ |
| 17 | RESET | I | RESET信号、普段は高レベル |
| 18 | PWDN | I | パワーダウンモード信号、普段は低レベル |
STM32カメラ評価キットと直結可能
STM32カメラ評価キット製品詳細ページへ
