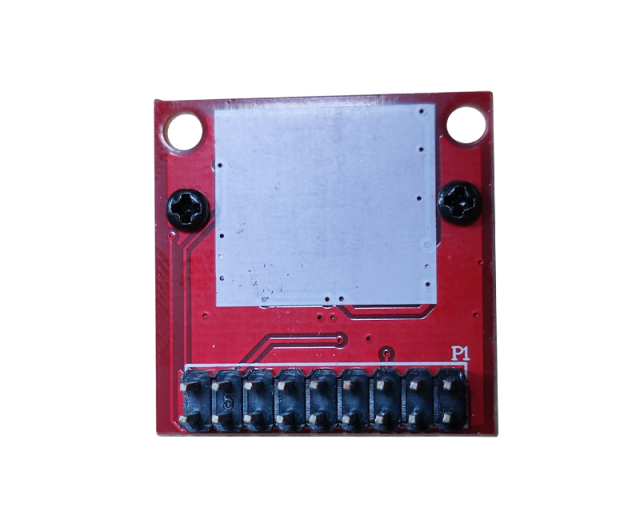

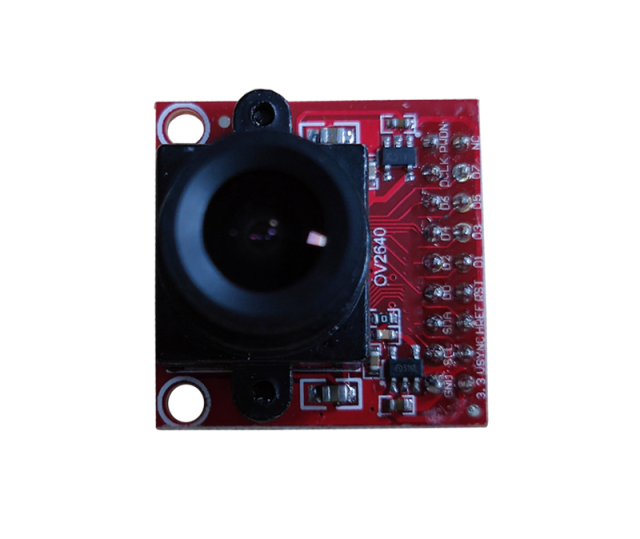

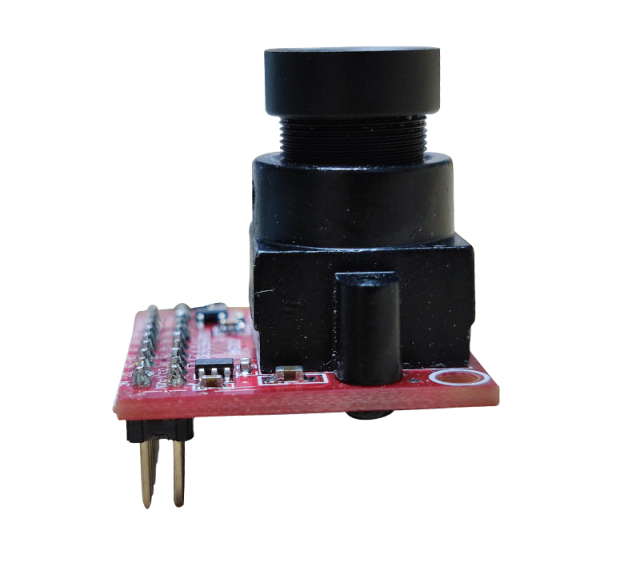

OV2640カメラモジュール（200万画素、高感度、SCCBインタフェース）
OmniVision Technologies社製イメージセンサーOV2640を使ったCMOSカメラモジュール、マグネシウム合金台座、3.6mmレンズ付き
製品仕様
- イメージセンサー：OV2640 CMOS、200万画素
- MCUのI/Oを通して画像採集可能
- 12MHZクリスタル搭載
- PCBサイズ：2.8cm x2.8cm
- 動作電圧：3.3VDC
- 保存温度：-20℃～70℃
- 動作温度：0℃～50℃
- レンズ材料：ガラス、レンズ座材料：マグネシウム合金、マウント：12*0.5
- レンズ焦点距離：3.6mm
- センサー：1 / 4″、フィールド角：75°
- 最大フレームレート：60fps QVGA
- データ出力最大解像度：1600x1200
- データ出力フォーマット: YUV(4:2:2)/YCbCr(4:2:2)/RawRGB/RGB(GRB4:2:2,RGB565/555/444)
- インターフェース：標準SCCB(Serial Camera Control Bus)インターフェース(I2C互換)
- 接続コネクタ:2.54mmピッチ(2列)18ピン、ピンヘッダ
各種資料
| データシート： | OV2640FSL_DS_18P.pdf |
| 開発参考資料： | OV2640 Camera Module Software Application Notes.pdf |

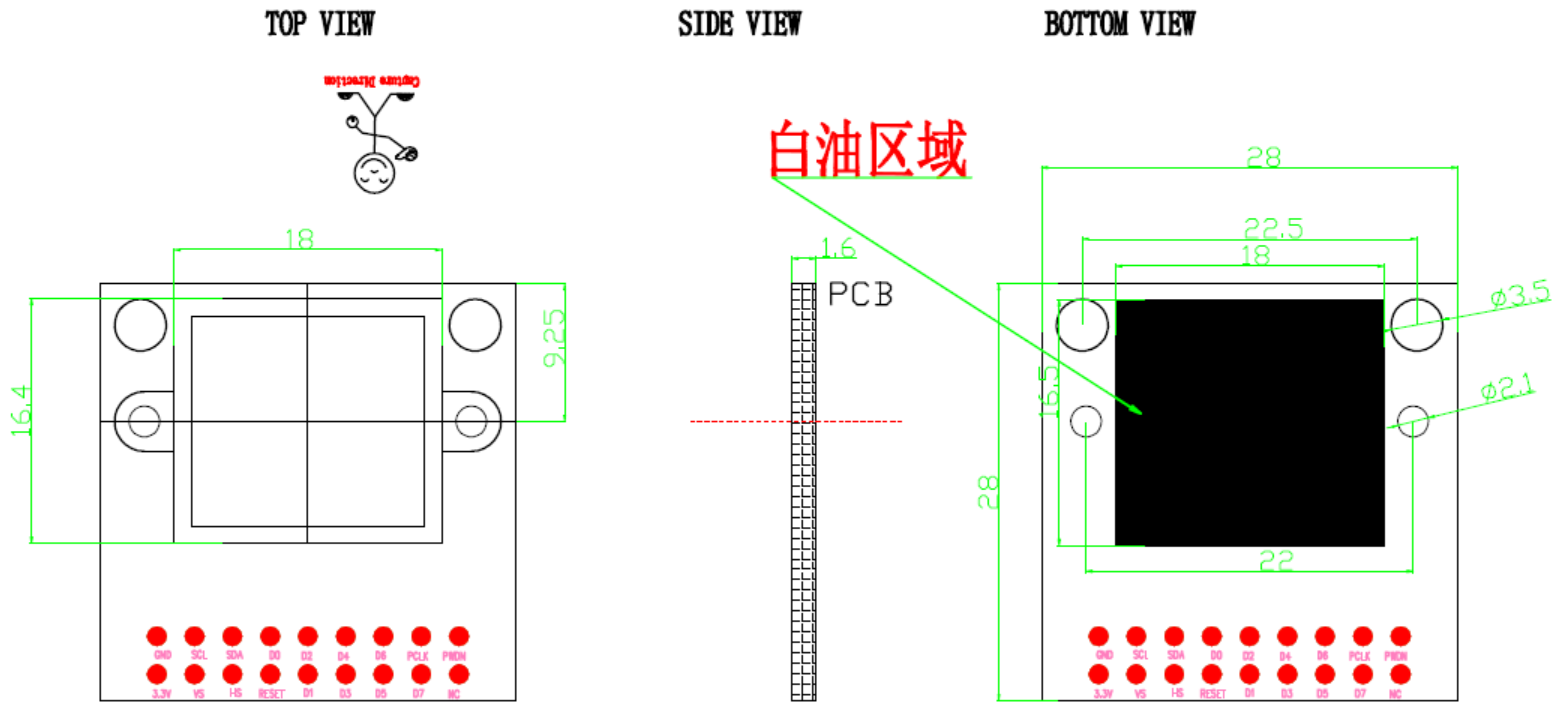

| 寸法図： | DC-ov2640-size.png |
| STM32（STM32F103RCT6）サンプルソース（KEIL）： | TEST-CMOS2640.zip |
インタフェース詳細
| No. | 名称 | 入力・出力 | 詳細 |
| 1 | VCC | 入力電源、3.3V | |
| 2 | GND | GND | |
| 3 | VS | O | 垂直同期信号 |
| 4 | SCL | I | SCCB制御クロック |
| 5 | HS | O | 水平同期信号 |
| 6 | SDA | I/O | SCCBデータ |
| 7 | RESET | I | RESET信号、普段は高レベル |
| 8～15 | D0～D7 | O | 画像データ |
| 16 | PCLK | O | Pixelクロック |
| 18 | PWDN | I | パワーダウンモード信号、普段は低レベル |
STM32カメラ評価キットと繋いて評価可能
stm32103_camera_pinAssign.pdf
STM32カメラ評価キット製品詳細ページへ
