RV1126B 3TOPS AIコアボード
2GB DDR4・16GB eMMC・量産／キャリアボードカスタム対応

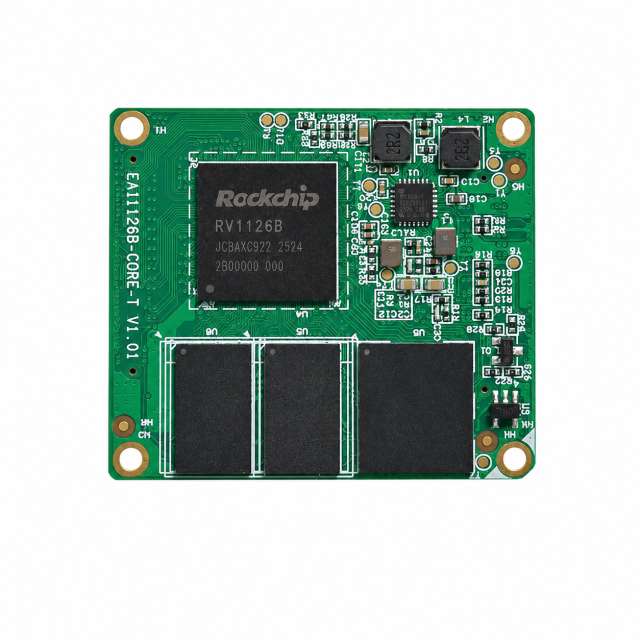

RV1126B AIコアボードは、4コア Cortex-A53、最大3TOPS NPU、 12MP ISP＋8MP AI-ISP、DDR4、eMMC、電源管理回路を 43 × 38mmの小型SoMに集積した、AIカメラ・映像解析・産業機器向けの量産用コンピューティングモジュールです。 RV1126B評価キットで検証したLinux、ドライバ、AIモデル、映像処理資産を活用し、 専用キャリアボードを組み合わせて製品化へ移行できます。
評価用キャリアボード、カメラ、FPCケーブル、電源、ディスプレイ、取付部品は付属しません。 初期評価から始める場合は RV1126B AIビジョン開発キット をご利用ください。
PoCで作ったものを、量産製品へつなげるためのコアボード
評価ボードと量産コアボードで同じRV1126Bプラットフォームを使用するため、 カメラ、NPU推論、GStreamer、ネットワーク、録画、周辺I/Fなどの検証成果を再利用しやすく、 プロセッサ再選定やソフトウェア全面移植のリスクを抑えられます。 専用キャリアボード、BSP、ドライバ、ファームウェア、AIモデル、Webアプリケーションのカスタマイズにも対応します。
量産・キャリアボード開発の事前相談に対応
必要なカメラ、表示、Ethernet、USB、CAN、UART、I2C、SPI、GPIO、筐体条件、 予定台数、認証条件をお知らせください。評価構成から量産構成への移行方法をご提案します。 標準的なキャリアボードカスタムは、仕様確定後約60日を目安としています。 ※仕様、部品調達、試験内容により期間は変動します。
1. RV1126B AIコアボードが選ばれる理由
AIカメラ製品では、AI性能だけでなく、カメラ入力、ネットワーク、制御I/F、表示、 ストレージを一つのプラットフォームで構成できることが、開発期間と量産リスクを左右します。 RV1126B-Core-Tは、製品化に必要なインターフェースを小型コアボードに集約しています。

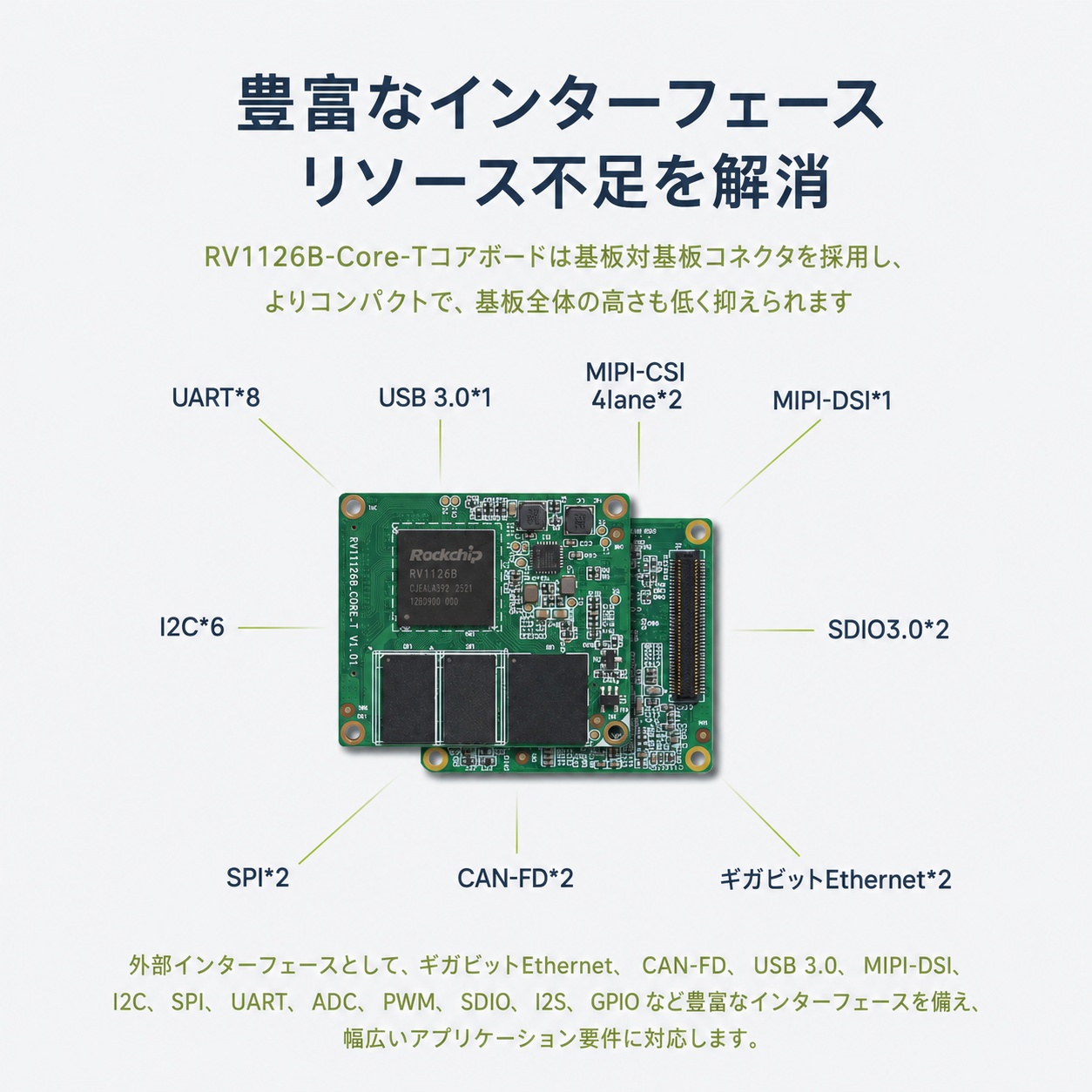

カメラ・通信・制御インターフェースを一枚に集約
MIPI-CSI、MIPI-DSI、USB 3.0、ギガビットEthernet、CAN-FD、UART、I2C、SPIなどを活用し、 AIカメラ、検査装置、監視端末、ゲート制御、産業用エッジ端末を同一プラットフォームで設計できます。 複数の制御基板を組み合わせる構成を減らし、小型化と開発工数削減につなげます。
評価ボードから量産へ移行しやすい
同一SoC・同一ソフトウェア体系を維持しながら、不要I/Fを削減し、製品専用のキャリアボードへ移行できます。
AIカメラに必要な機能を集積
NPU、ISP、映像CODEC、DDR4、eMMCを小型モジュール化。カメラ製品の基幹処理を一枚に集約します。
日本語の設計・開発資料
ピン定義、最小システム、電源、CSI/DSI、Ethernet、USB、量産、BSP、AIデプロイ資料を提供します。
ハードからアプリまで相談可能
基板設計だけでなく、ドライバ、映像配信、録画、AI推論、Web画面、量産試験まで一体で相談できます。
2. 主な特長
エッジAIと映像処理を一つのSoCで実行
- 4× ARM Cortex-A53、最大1.6GHz
- 最大3TOPS NPU、INT4 / INT8 / INT16 / FP16混合演算
- 最大12MP ISP、8MP AI-ISP
- 4K@30fps H.264 / H.265エンコード・デコード
- 2系統MIPI CSI、MIPI DSI、DVP、BT.656 / BT.1120
- USB、Ethernet、SDIO、UART、I2C、SPI、GPIO、CANなどを引き出し可能
低消費電力
通常起動時約0.54W、CPU 100％負荷時約1.205W、CPU 80％＋NPU最大負荷時約3.105Wの測定例があります。
オンボードメモリ・ストレージ
2GB DDR4と16GB eMMCを搭載。ベースボード側の高速メモリ配線を不要にし、設計負担を軽減します。
Linux SDK
Debian 12 / Ubuntu 22.04対応のLinux開発環境、BSP、ドライバ、サンプル、AI関連資料を利用できます。
3. 商品構成・別途必要なもの
本商品に含まれるもの
- RV1126B AIコアボード × 1
- 2GB DDR4 / 16GB eMMC構成
- オンライン仕様書・設計資料・開発資料
本商品に含まれないもの
- 評価用または量産用キャリアボード
- キャリアボード側B2Bメスコネクタ
- MIPI / USBカメラ、FPCケーブル
- 電源、USBケーブル、LANケーブル
- ディスプレイ、無線モジュール、筐体、放熱部品
コアボード単体では映像確認やAIデモを開始できません。 キャリアボード、電源、デバッグUART、USB書き込み回路、必要な周辺I/Fを備えた RV1126B AIビジョン開発キット で先にPoCを行い、仕様確定後にコアボード量産へ移行する方法を推奨します。
4. 主なハードウェア仕様
| 製品名 | RV1126B-Core-T 3TOPS AIコアボード |
|---|---|
| 製品カテゴリ | AIoT / エッジAI向け SoM（System on Module） |
| SoC | Rockchip RV1126B |
| CPU | 4× ARM Cortex-A53、最大1.6GHz、NEON対応 |
| NPU | 最大3TOPS、INT4 / INT8 / INT16 / FP16混合演算対応 |
| メモリ | 2GB DDR4 |
| ストレージ | 16GB eMMC |
| ISP | 最大12MP ISP + 最大8MP AI-ISP |
| 映像CODEC | 最大4K@30fps H.264 / H.265 エンコード・デコード |
| 映像入力 | 2系統 MIPI CSI、DVP、BT.601 / BT.656 / BT.1120 |
| 映像出力 | MIPI DSI、MCU / RGB LCD、BT.656 / BT.1120 |
| ネットワーク | RGMII 10 / 100 / 1000Mbps または内蔵10 / 100Mbps FEPHY（キャリアボード設計による） |
| USB | USB 2.0 Host、USB 3.0 OTG / Device関連信号 |
| ストレージ拡張 | SDMMC / SDIO / SPI Flash関連信号 |
| 汎用I/F | UART、I2C、SPI、GPIO、PWM、ADC、CAN、音声関連信号など |
| コネクタ | 80ピン B2Bコネクタ × 2、合計160ピン、0.5mmピッチ、嵌合高さ3mm |
| 推奨キャリアボード側コネクタ | DF12NA(3.0)-80DP-0.5V(51) または仕様互換品 |
| 電源 | 5V入力 |
| 消費電力参考値 | 通常起動時 約0.54W / CPU 100％ 約1.205W / CPU 80％＋NPU最大負荷 約3.105W |
| 外形寸法 | 43 × 38mm |
| 対応OS | Debian 12 / Ubuntu 22.04 |
| 動作温度 | -20℃ ～ +85℃（RV1126B-Core-T） |
| 量産・カスタム | 継続供給、キャリアボード、BSP、ドライバ、FW、AI、アプリケーションの相談に対応 |
※インターフェースの同時使用条件、ピン多重化、IO電圧、配線条件は、必ずコアボード仕様書およびハードウェア設計資料で確認してください。

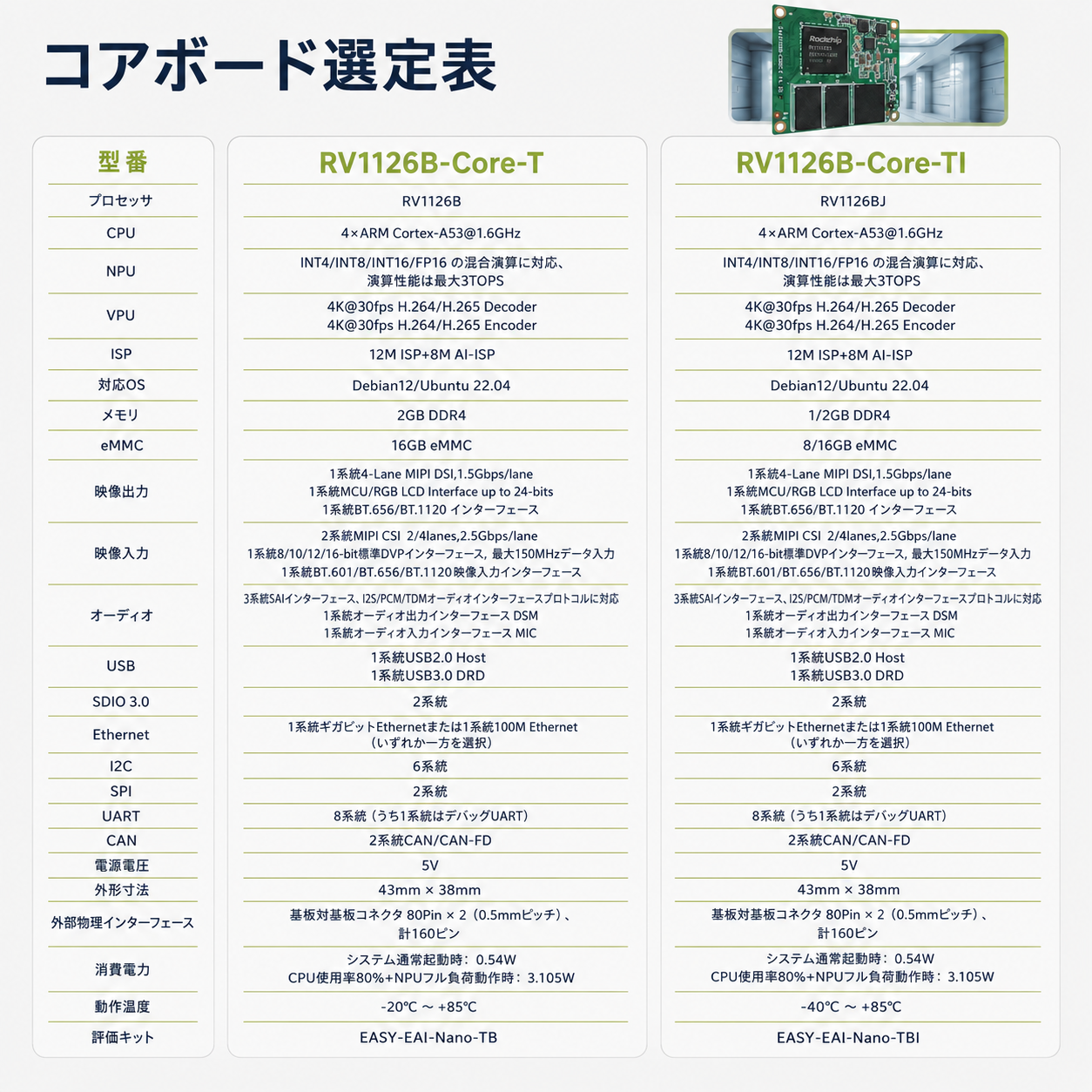

用途と使用温度に合わせて、迷わずモデルを選定
本ページで販売する標準モデルは、RV1126B-Core-T（2GB DDR4・16GB eMMC）です。 AIカメラ、映像解析、産業用端末などの一般的な製品開発に必要な性能・I/Fを備えています。 -40℃からの低温動作やRV1126BJが必要な案件では、RV1126B-Core-TIを個別にご提案します。
画像をクリックすると、選定表を拡大して確認できます。

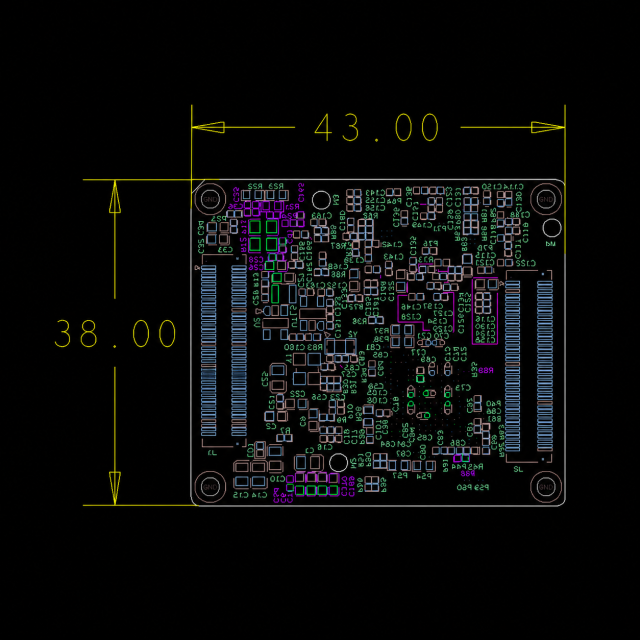

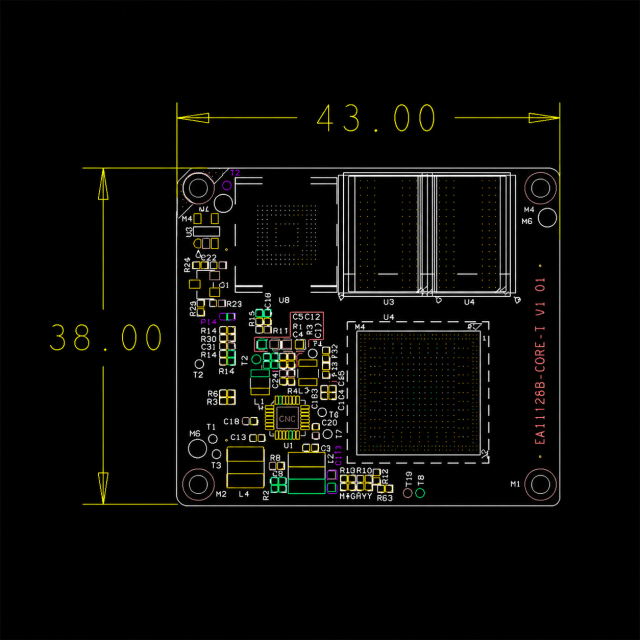

5. ピン・寸法・専用キャリアボード設計

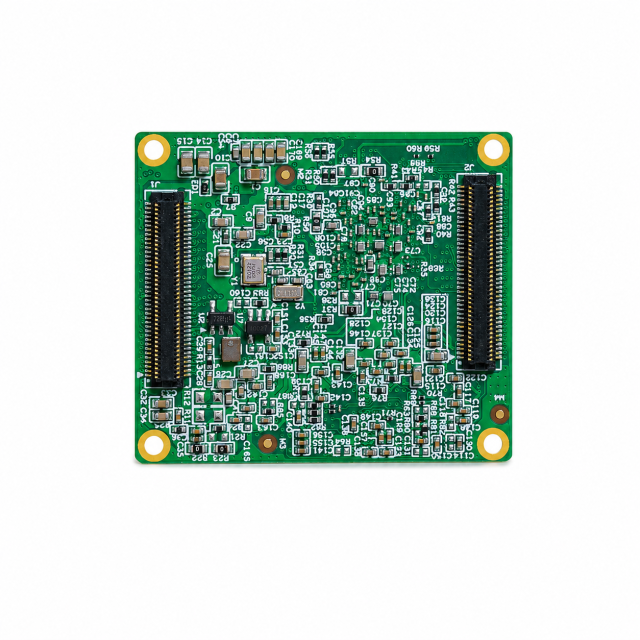

2つの80ピンB2Bコネクタから、カメラ、表示、USB、Ethernet、UART、I2C、SPI、CANなどを引き出します。
専用キャリアボードのカスタマイズ
必要なカメラ、Ethernet、USB、CAN、RS-232 / RS-485、Wi-Fi / Bluetooth、LTE、 MIPI DSI、HDMI変換、ストレージ、電源入力、筐体サイズに合わせたキャリアボードを設計できます。 回路・PCB、試作、BSP調整、ドライバ、機能確認、量産準備まで一括でご相談いただけます。
6. 想定用途
7. 仕様書・ハードウェア設計・量産資料
RV1126Bコアボードは、購入後に回路設計を始められるよう、 ピン定義、最小システム、電源、ネットワーク、マルチメディア、ストレージ、 ファームウェア、量産、AIモデル変換までの日本語オンライン資料を用意しています。
| RV1126Bコアボード仕様書 | 仕様・ピン・寸法を見る |
|---|---|
| SoM最小システム | 電源・Reset・Recovery・USB書き込み回路を見る |
| 通信・ネットワーク設計 | Ethernet・Wi-Fi・Bluetooth設計を見る |
| マルチメディア設計 | MIPI CSI・MIPI DSI・映像・音声回路を見る |
| 電源・システム制御 | 電源回路・起動制御を見る |
| ストレージ・汎用I/F | SD・USB・UART・I2C・SPI・GPIO設計を見る |
| 量産ガイド | 書き込み・量産準備を見る |
| 組込みローレベル開発 | U-Boot・Kernel・RootFS・BSPを見る |
| RV1126B関連資料トップ | すべてのオンライン資料を見る |
8. 評価から量産までの進め方
カメラ画質、AIモデル、映像配信、録画、ネットワーク、周辺I/Fを確認します。
必要I/F、カメラ、電源、筐体、温度、通信、台数、認証、検査方法を整理します。
回路図、PCB、コネクタ、電源、EMC、放熱、製造条件を設計します。
基板試作後、起動、DDR/eMMC、カメラ、USB、Ethernet、表示、各I/Fを検証します。
AIモデル、映像処理、WebRTC、RTSP、録画、Web UI、クラウド連携を製品仕様へ調整します。
長時間稼働、温度、電源変動、通信、画質、認識精度、書き込み、検査工程を確認します。
部品調達、製造、検査、ファームウェア管理、保守アップデートを運用します。
9. コアボードと開発キットの選び方
| 初めてRV1126Bを評価する | RV1126B AIビジョン開発キット |
|---|---|
| 自社キャリアボードへ組み込みたい | RV1126B AIコアボード（本商品） |
| 回路・PCB設計も依頼したい | 本商品＋キャリアボードカスタム開発 |
| 映像・録画・AI・Web UIまで一括開発したい | 本商品＋ハードウェア／FW／AI／アプリケーション受託開発 |
10. よくある質問（FAQ）
コアボード単体で起動できますか？
いいえ。5V電源、Reset / Recovery、デバッグUART、USB書き込み回路などを備えたキャリアボードが必要です。初期評価にはRV1126B AIビジョン開発キットをご利用ください。
RV1126B開発キットで作ったソフトウェアを移行できますか？
同じRV1126Bプラットフォームのため、BSP、AIモデル、GStreamer、ネットワーク、アプリケーション資産を再利用しやすい構成です。ただし、キャリアボードのI/F構成に合わせたDevice Tree、ドライバ、ピン設定の調整が必要です。
専用キャリアボードを設計してもらえますか？
はい。必要なカメラ、USB、Ethernet、CAN、UART、表示、無線、電源、筐体条件に合わせて、回路・PCB、試作、BSP、ドライバ、動作確認まで対応できます。
キャリアボードの開発期間はどのくらいですか？
標準的な仕様では、仕様確定後約60日を目安としています。高密度基板、特殊I/F、認証試験、部品調達状況により変動します。
カメラやFPCケーブルは付属しますか？
付属しません。本商品はコアボード単体です。カメラ、FPC、評価ボード、電源、ケーブル類は別途必要です。
UbuntuやDebianを使用できますか？
Debian 12 / Ubuntu 22.04向けの開発環境と資料を用意しています。実際の量産製品では、起動時間、容量、セキュリティ、更新方式に合わせてRootFSを調整します。
自社のYOLO・OCRモデルを動かせますか？
対応モデルをONNXなどへエクスポートし、RKNNへ変換してNPUで実行します。モデル変換、量子化、前後処理、C/C++組み込みの技術相談にも対応します。
少量試作や量産見積もりは可能ですか？
可能です。予定台数、希望納期、キャリアボードの有無、必要なソフトウェア、検査条件を添えてお問い合わせください。
11. ご購入・量産・カスタム開発について
RV1126B AIコアボードは、評価用ボードを小型化しただけの部品ではなく、 PoCで検証したAI・映像・Linux資産を量産製品へ移行するための共通プラットフォームです。 コアボード販売に加え、専用キャリアボード、BSP、ドライバ、AIモデル、映像配信、録画、 Webアプリケーションまで製品要件に合わせて対応します。
- 最大3TOPS NPU、2GB DDR4、16GB eMMCを43 × 38mmに集積
- 12MP ISP、8MP AI-ISP、4K H.264 / H.265対応
- 評価キットから量産キャリアボードへソフトウェア資産を移行
- 日本語のコア仕様、ピン、回路、BSP、量産、AI資料を提供
- 法人見積、数量相談、キャリアボード、FW、AI、アプリのカスタムに対応
※製品仕様、部品、価格、在庫、納期、供給条件は予告なく変更される場合があります。最新情報は商品ページ上部および見積書をご確認ください。
