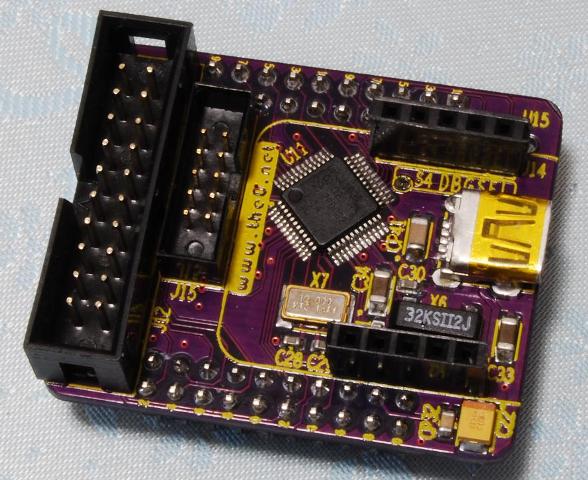

ARM7TDMI/LPC2103モジュール

価格:	¥1,500 (税込 ¥1,650)
	[ポイント還元 16ポイント～]

販売期間：
数量:	個

在庫

なし

3.0 (1件)

•
•

LPC2103はLPC2148のサブセットなので、LPC2148のプログラムがほとんど直接に実行できます。LPC2148より安いです。

• ARM7TDMI-Sコアを採用したNXP社のLPC2103(周波数70MHz,32KB FlashROM, 8KB SRAM, 2×SPI, 2×I2C, PWM, 10ビットADC 8ch，2×USART，2×32ビット・タイム, RTC)。
• I/Oポートは5Ｖトレラントのため、5V系ロジックを直結できます。
• 3.3Vレギュレータ内蔵
• サブクリスタル付（32.768kHz)
• 20P標準JTAG端子
• miniUSBコネクタUSB2.0×1
• EasyNIC(ENC28J60)を直結できます。
• SPI液晶コネクタ×1
• 外形寸法: 43×37(mm) ※突起物は除く
• USBポートで給電（給電用miniUSBケーブルは別売）、電源指示LED付き

LPC2103モジュールの回路図とサンプル

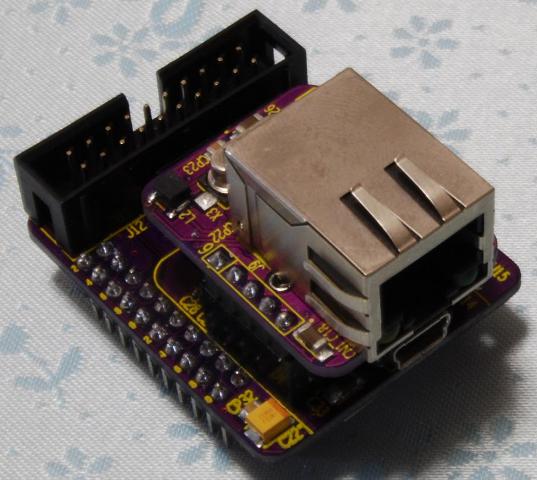

EasyNIC(ENC28J60)を直結する様子
