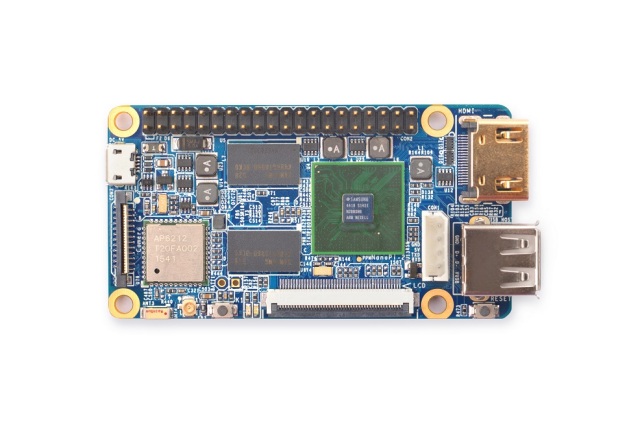

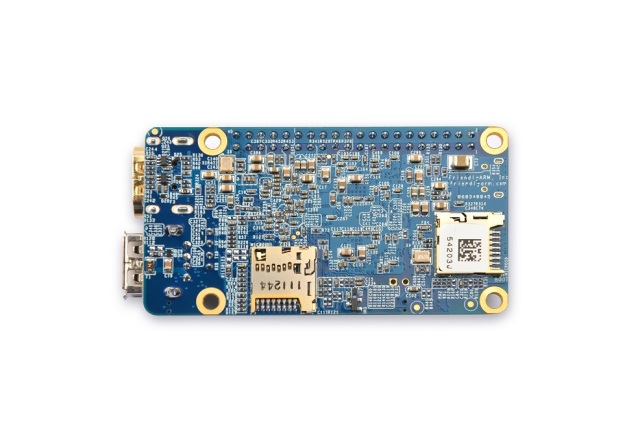

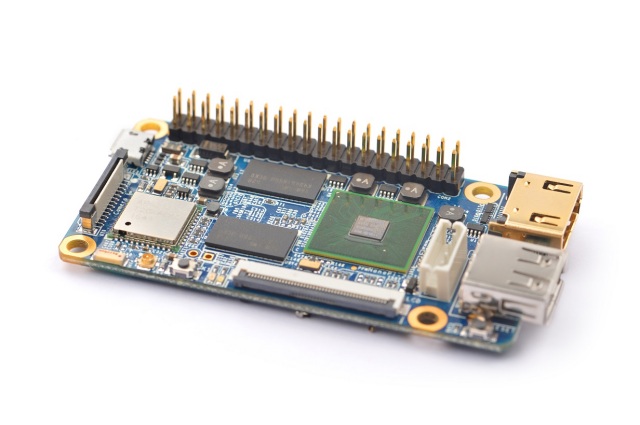

ARM/Cortex-A9・4コア S5P4418開発ボードNanoPi_2(WiFi/Buletooth搭載、GPIOはRaspberry Piとコンパチ)

ARM/Cortex-A9・4コア Exynos4418開発ボードNanoPi_2(WiFi/Buletooth搭載、GPIOはRaspberry Piとコンパチ)

◆サムスンの高性能4コアプロセッサS5P4418を搭載、周波数1.4GHz。1G DDR3 RAM搭載。802.11 b/g/nの無線WiFiとBluetooth統合モジュールを搭載。AndroidとDebianをサポート。HDMIとLCD両方同時出力をサポート。
◆PCBサイズは75 x 40mm、RaspberryPiのGPIOインターフェースと互換性がある。

ARM/Cortex-A9・4コア S5P4418開発ボードNanoPi_2(WiFi/Buletooth搭載、GPIOはRaspberry Piとコンパチ)

価格:

5,500円 (税込 5,940円)

[ポイント還元 59ポイント〜]
LCD:
ヒートシンク:
シリアルデバッグセット:
OV5640カメラモジュール:
USBカメラモジュール:
温度センサーモジュール:
気圧センサモジュール:
3軸加速度計モジュール:
購入数:
お客様の声へのリンク レビューはありません
この商品について問い合わせる
友達にメールですすめる
この商品のURLを携帯に送る
携帯ページ

製品仕様

  • Cortex-A9 4コアを採用したサムソン(SAMSUNG)社のS5P4418、周波数1.4GHz。
  • 1G DDR3 RAM
  • SDIO WiFiとBluetooth統合モジュールを搭載
  • 液晶(LCD)コントロールI/F、0.5mmピッチSMT FPCコネクタ、S700、HD700液晶と直結できる
  • DVPカメラのI/F
  • UART I/F、4 pins、2.54mm pitch
  • USB2.0 ホスト、Type A I/F
  • microUSB x1、給電とデータの伝送をサポート、シリアル或いはイーサネットとして使用可
  • HDMI:Type A I/F、1080P60をサポート
  • MicroSDスロートx2
  • GPIO1:2.54mmピッチ、40pin、Raspberry Pi 2とコンパチ、UART・SPI・I2C・IOなどのピンを含む
  • LED:電源LEDx1、ユーザーLEDx1
  • KEY: RESETx1、ユーザーKEYx1
  • 電源:5V/2A DC
  • 外形寸法: 75x40(mm) ※突起物は除く
  • OS:Android5.1.1, Debian8

各種資料


簡易マニュアル: S5P4418_NanoPi2_manual.pdf
データシート: datasheet.zip
回路図: NanoPi-2-1507-Schematic.pdf
寸法図: NanoPi-2-1507-Dimesions(dxf).zip
SDカード作成関連: Windows環境使用ツール
Android/Debianイメージファイル(製品購入後提供させて頂きます)

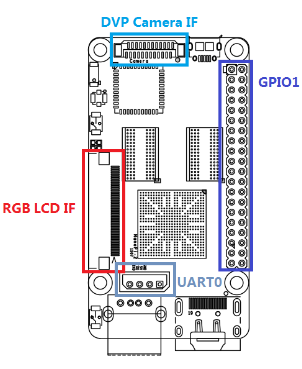

GPIO1ピン定義

Pin# Name Pin# Name
1 VDD_SYS_3.3V 2 VDD_5V
3 I2C0_SDA 4 VDD_5V
5 I2C0_SCL 6 DGND
7 GPIOB28 8 UART3_TXD
9 DGND 10 UART3_RXD
11 GPIOB29 12 GPIOB26
13 GPIOB30 14 DGND
15 GPIOB31 16 PWM2
17 VDD_SYS_3.3V 18 GPIOB27
19 SPI0_MOSI 20 DGND
21 SPI0_MISO 22 PWM0
23 SPI0_CLK 24 SPI0_CS
25 DGND 26 PWM1
27 I2C1_SDA 28 I2C1_SCL
29 GPIOC8 30 DGND
31 SPI2_CLK 32 GPIOC28
33 SPI2_CS 34 DGND
35 SPI2_MOSI 36 GPIOC7
37 SPI2_MISO 38 ALIVEGPIO2
39 DGND 40 ALIVEGPIO3

Debug Port CON1(UART0)ピン定義

Pin# Name
1 DGND
2 VDD_5V
3 TXD0
4 RXD0

DVP Camera IFピン定義

Pin# Name
1, 2 VDD_SYS_3.3V
7,9,13,15,24 DGND
3 SCL0
4 SDA0
5 GPIOB14
6 GPIOB16
8,10 NC
11 VSYNC
12 HREF
14 PCLK
16-23 Data bit7-0

RGB LCD IFピン定義

Pin# Name
1, 2 VDD_5V
11,20,29, 37,38,39,40, 45 DGND
3-10 Blue LSB to MSB
12-19 Green LSB to MSB
21-28 Red LSB to MSB
30 GPIOB25
31 GPIOC15
32 XnRSTOUT Form CPU
33 VDEN
34 VSYNC
35 HSYNC
36 LCDCLK
41 SCL2
42 SDA2
43 GPIOC16
44 NC

Raspberry Pi2、Arduino及びNanoPi2のサイズの比較




Raspberry Pi2、BeagleBone Black及びNanoPi2のインタフェースの比較



7インチ静電タッチパネル付き液晶X710





寸法図

主な仕様:
Item Specifications
Type X710
LCD size 7.0 inch(Diagonal)
Resolution 1024 x 3(RGB) x 600
Display mode Normally White, Transmissive
Dot pitch 0.05(W) x 0.15(H) mm
Active area 153.6(W) x 90.0(H) mm
Color arrangement RGB stripe
Interface Digital
Backlight power consumption 2.75W
Panel power consumption 1W


放熱器(ヒートシンク)

主な仕様:
・材質:アルミ
・サイズ:14*14*6mm
・熱伝導放熱シリコーン(シール)付き
※本製品は通電性があり、設置する際に周りの部品と接続しない様にご注意ください。


シリアルデバッグセット内容

USB RS232変換ケーブル(Dサブオス) + RS232C-TTLレベル変換基板 + 4ピン配列変換ケーブル


MicroSDカード

SanDisk Ultra microSDHCカード UHS-I Class10 8GB(変換アダプタ付)

OV5640カメラモジュール

OV5640カメラモジュール



温度センサモジュール

DS18B20温度センサーモジュール
マニュアル作成中

気圧センサモジュール

BMP180 気圧センサ(気温センサ内蔵)
マニュアル作成中

3軸加速度計モジュール

M3AXIS-ADXL345 3軸加速度計モジュール
マニュアル作成中

★その他、アフターフォローは電話・メールで専門技術者がいつでも受け付けておりので、
 製品使用に関するご心配は一切ございません。
