AR0330 3MP USBナイトビジョンカメラ
UVC・850nm赤外LED×6・60° / 150°レンズ
onsemi AR0330を搭載した、3MPクラスのUSBナイトビジョンカメラモジュールです。 標準UVC対応のUSB 2.0インターフェースに加え、850nm赤外LEDを6灯搭載。 周囲が暗い環境でも赤外照明を利用した撮影評価ができ、 Linux / Windowsでの暗所監視、設備確認、見守り、研究・PoCを手軽に開始できます。 レンズは60°または150°から用途に応じて選択できます。
「夜間に見えるか」を最短で検証
赤外LED、USB UVC、レンズを一つの構成にまとめているため、 センサードライバやMIPI CSIの移植から始めずに、 PCやLinux SBCで暗所撮影のPoCを進められます。
- 夜間・暗所の監視カメラ評価
- 介護・見守り用途の暗所撮影
- 設備・倉庫・屋内の夜間確認
- OpenCV / V4L2画像処理PoC
本製品は850nm赤外LEDを搭載した暗所撮影向けカメラです。 撮影距離、反射率、周囲光、レンズ、対象物によって見え方は変化します。 完全暗所での必要撮影距離がある場合は、導入前に実環境での評価をおすすめします。
60°と150°、用途に合わせて選べるナイトビジョンUSBカメラ
対象を大きく捉えたい設備確認には60°、 室内や広い範囲を一台で見たい用途には150°を選択できます。 LEDなし、USBケーブル実装なし、その他のカスタムについても法人向けにご相談いただけます。
1. AR0330 USBナイトビジョンカメラが選ばれる理由
暗所撮影に必要な要素を、低コストなUSBカメラに集約
夜間カメラを一から構築する場合、センサー、IR照明、レンズ、ドライバ、ホスト接続を個別に検討する必要があります。 本製品は3MP AR0330、850nm IR LED×6、UVC USB、60° / 150°レンズを組み合わせ、 暗所撮影PoCを短期間で開始できる構成です。
2. 850nm赤外LEDで夜間・暗所撮影を評価
本製品は低照度用途を想定し、850nm帯の赤外LEDを6灯搭載しています。 可視光が少ない環境でも、赤外照明を利用して対象物を確認する暗所撮影PoCに利用できます。

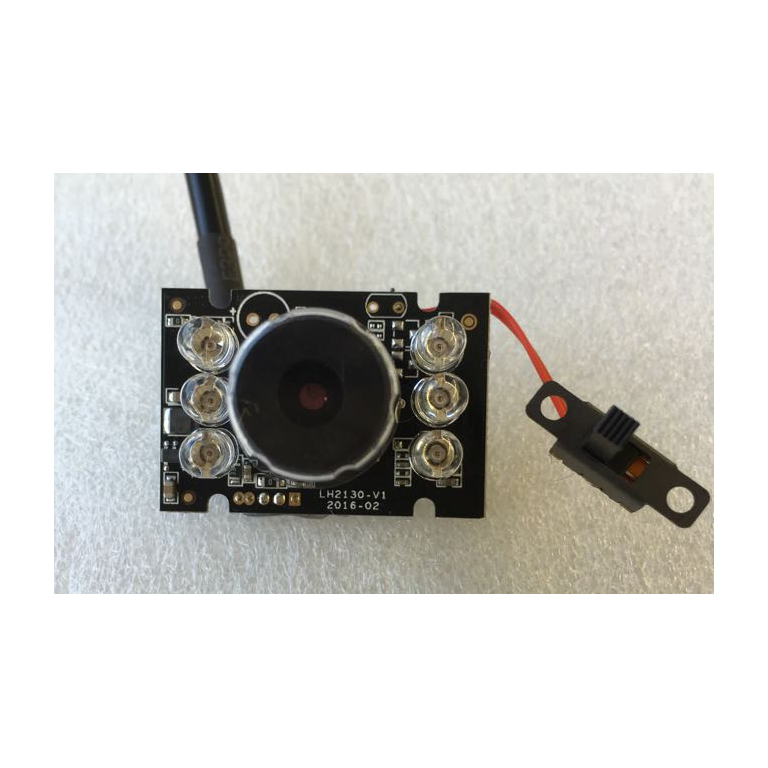

IR LED ON / OFFスイッチ
赤外照明を必要に応じて切り替え可能。通常照明下と暗所条件の比較評価を一台で行えます。
AR0330の低照度性能
AR0330はonsemiの3MPイメージセンサーで、メーカーも低照度性能を特長としているセンサーです。 本モジュールでは赤外LEDと組み合わせて暗所用途へ展開しています。
3. 60° / 150°、撮影範囲で選べるレンズ
4. USB 2.0 / UVCでWindows・Linuxへすぐ接続
対応環境
- Windows：UVC対応、AMCAP / VLC等
- Linux：UVC / V4L2対応環境
- macOS：UVC対応環境
- Android：UVCホスト対応環境
提供・参考ソフトウェア
- Windowsカメラテストアプリ AMCAP
- VLCによる映像確認・収集
- DirectShowベース SDKソース
- Linux V4L2 / Webカメラ / 動体検知 / Qtサンプル
Linuxでの認識確認例
$ v4l2-ctl --list-devices $ v4l2-ctl --list-formats-ext -d /dev/video0
UVC対応USBカメラとして、現在のWindows / Linux PCやUSBホスト対応SBCでも利用できます。 実際の解像度・フレームレート対応はOS、USBホスト、アプリケーション環境でご確認ください。
5. 基板・インターフェース・ケース構成

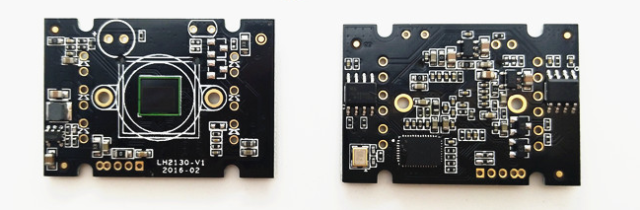

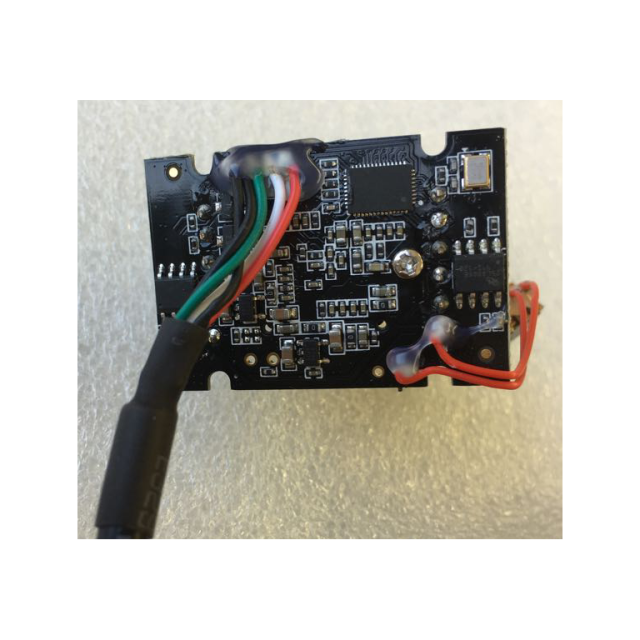

PCBボードイメージ

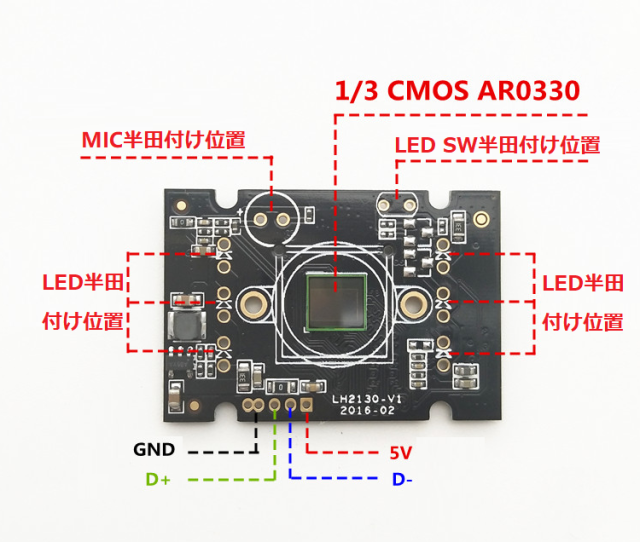

PCBボード詳細

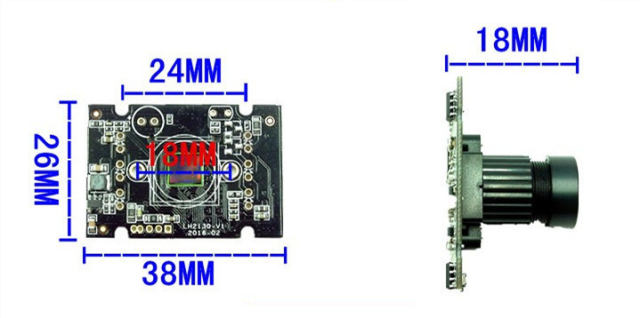

PCBボード寸法

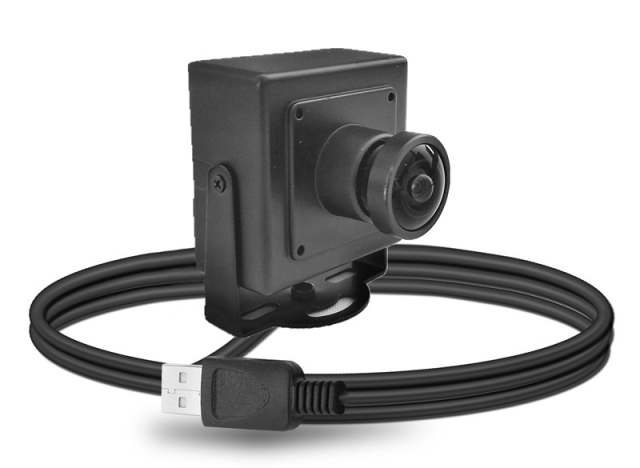

ケース装着イメージ
6. 主な仕様
| 製品名 | AR0330 3MP USBナイトビジョンカメラモジュール |
|---|---|
| イメージセンサー | onsemi AR0330 CMOS |
| 光学サイズ | 1/3型 |
| 画素サイズ | 2.2µm × 2.2µm |
| USBインターフェース | USB 2.0 / UVC |
| 本モジュール出力 | MJPEG 2048×1536 / 最大30fps、YUY2 2048×1536 / 最大13fps |
| 暗所照明 | 850nm ±10nm 赤外LED × 6、ON/OFFスイッチ付き |
| 60°レンズ | EFL 6mm ±5% |
| 150°レンズ | EFL 2.1mm ±5% |
| F/NO | F1.8 |
| 撮影範囲 | 20mm ～ ∞ |
| Optical Distortion | < -4.0%（現行公開仕様） |
| レンズマウント | M12 × P0.5 |
| PCBサイズ | 約26 × 38mm |
| 電源 | 3.3V ～ 5V |
| 消費電力 | 0.7W未満 |
| 動作温度 | -10℃ ～ +75℃ |
| 対応OS | Windows / macOS / Linux（UVC）/ Android等のUVC対応環境 |

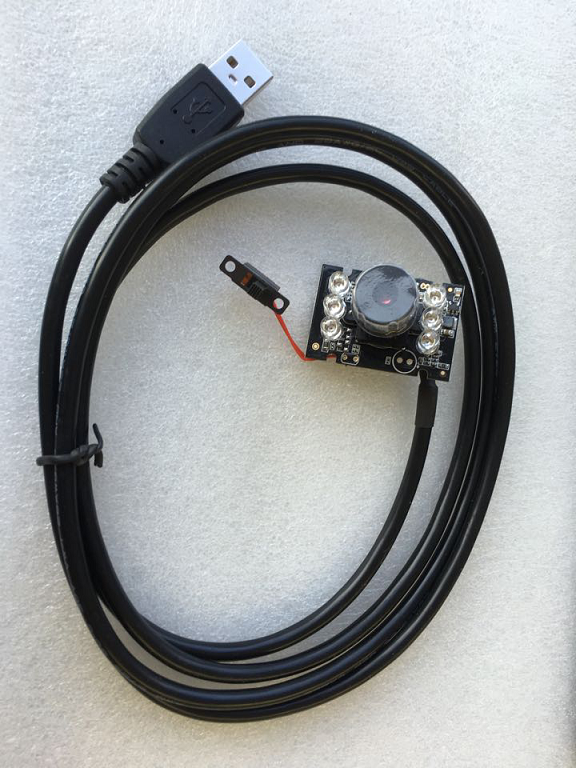

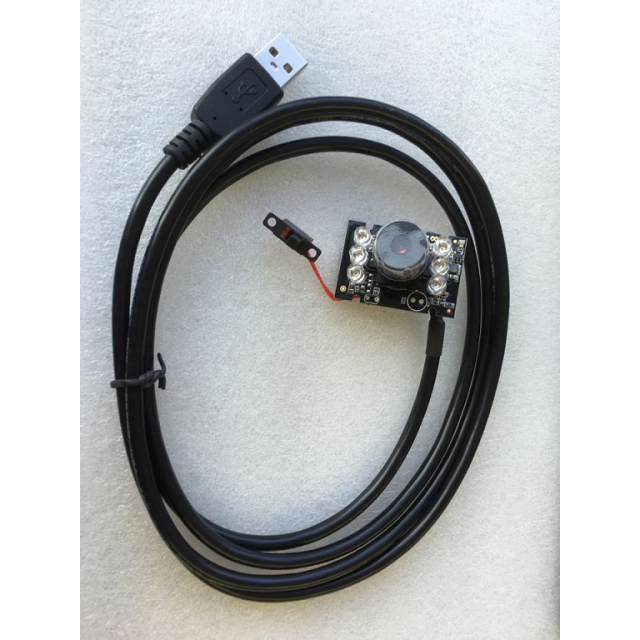

| 標準付属 | 赤外LED×6、LED ON/OFFスイッチ、約1.5m USBケーブル |
AR0330センサー自体の最大性能ではなく、本ページでは販売するUSBモジュールとして確認されている 2048×1536のUSB出力仕様を優先して記載しています。
7. おすすめ用途
8. 用途別カメラ選定
9. 開発資料・サンプル
| Windows評価 | AMCAP、VLCによる映像確認・録画・画像収集 |
|---|---|
| Windows開発 | DirectShowベース SDKソースコード |
| Linux V4L2 | V4L2カメラアプリサンプル |
| Linux Webカメラ | Webカメラアプリサンプル |
| Linux画像処理 | 動体検知アプリサンプル |
| Linux GUI | Qtアプリサンプル |
| AR0330公式情報 | onsemi AR0330 Product Information |
| カメラ選定ガイド | 用途からカメラを選定する |
単品カメラから、暗所撮影システムへ
レンズ、IR LED、USBケーブル、ケース、Linux / V4L2 / OpenCV連携など、 評価から自社装置への組込み・量産カスタムまでご相談いただけます。
10. よくある質問（FAQ）
完全に暗い場所でも撮影できますか？
本製品は850nm赤外LEDを6灯搭載し、可視光が少ない環境で赤外照明を利用した撮影が可能です。 ただし、実際の確認距離や明るさは対象物の反射率、レンズ、周囲環境により変わるため、 必要距離が明確な場合は実機評価をおすすめします。
60°と150°はどちらを選べばよいですか？
限定した範囲を比較的大きく映したい場合は60°、 室内や近距離から広い範囲を一台で撮りたい場合は150°が適しています。 撮影距離と必要範囲が分かれば選定をご相談いただけます。
LinuxやRaspberry Piで使えますか？
UVC対応Linux環境ではUSBカメラとして利用できます。 Raspberry Pi等のSBCでもUSBホストとUVC / V4L2環境が利用できれば評価可能です。 実際の対応解像度・フレームレートはホスト性能とOS環境をご確認ください。
OpenCVから画像を取得できますか？
OS上でUVC / V4L2カメラとして認識される環境では、OpenCVなど一般的な画像処理フレームワークから利用できます。 Linux向けV4L2、動体検知、Qt等の参考サンプルも用意しています。
2048×1536で何fpsですか？
現行公開仕様ではMJPEG時最大30fps、YUY2時最大13fpsです。 実効フレームレートはホスト、USB環境、使用アプリケーションにより変化する場合があります。
赤外LEDやUSBケーブルなしで購入できますか？
LEDライトなし、USBケーブル実装なし、その他カスタマイズについてはご相談いただけます。 予定数量、用途、必要仕様をご連絡ください。
高速移動体の撮影にも向いていますか？
本製品は暗所・夜間撮影を重視したカメラです。 高速移動体の形状歪みを抑えたい場合は、Global Shutter搭載OV9281などをご検討ください。
11. 夜間撮影PoCを、低コスト・USB接続から
AR0330 + 3MP + UVC + 850nm IR LED×6 + 60° / 150°レンズ。 暗所カメラ評価に必要な機能を一つにまとめ、 Windows / Linuxから短期間で夜間撮影PoCを開始できるUSBナイトビジョンカメラです。
- onsemi AR0330、3MPクラス
- USB 2.0 / UVC対応
- MJPEG 2048×1536 / 最大30fps
- 850nm赤外LED×6、ON/OFFスイッチ
- 60°または150°レンズを選択
- Windows / Linux / macOS / Android等で評価可能
- V4L2・DirectShow・動体検知・Qt等の開発サンプル
★その他、アフターフォローは電話・メールで専門技術者がいつでも受け付けておりますので、
製品使用に関するご心配は一切ございません。
お客様の声
| 購入者A様 | 投稿日：2019年10月05日 |
おすすめ度：
|
|
|
赤外線カメラを用いた機器の開発研究用に購入しました。

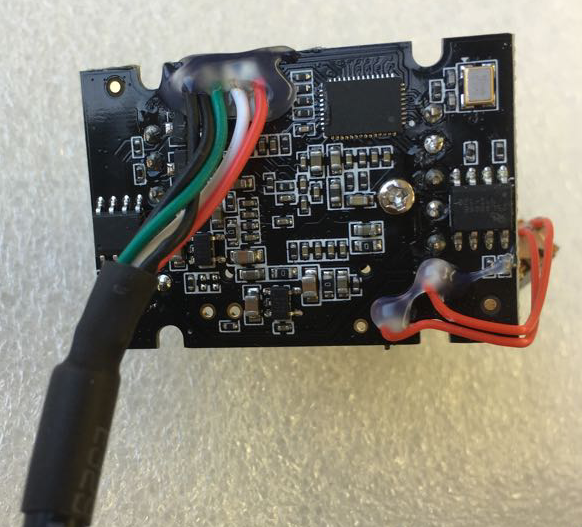

赤外線カメラというと大きなものしかなく、こちらを試しています。 コンパクト・・・とは微妙には言えないのですが、150°の視角というのは 60°に比べて期待以上の視野角がありました。 周辺の収差も致し方ないとは思いますが、コスト面では満足しています。 以前、同じ商品の60°の視野角の同じ商品を購入した際は、 ケーブル、あるいは赤外線切り替えスイッチのケーブルが基板から 外れてしまい、何度となく自分でハンダ付けを繰り返していましたが、 現在は改良され基板との接合面が樹脂で固められており、そういう 不具合はほとんどありません。 性能的にはこれから取り組みますが、大まかな確認実験では割と クリアーな画像が得られているのでほぼ満足しています。 |
|
