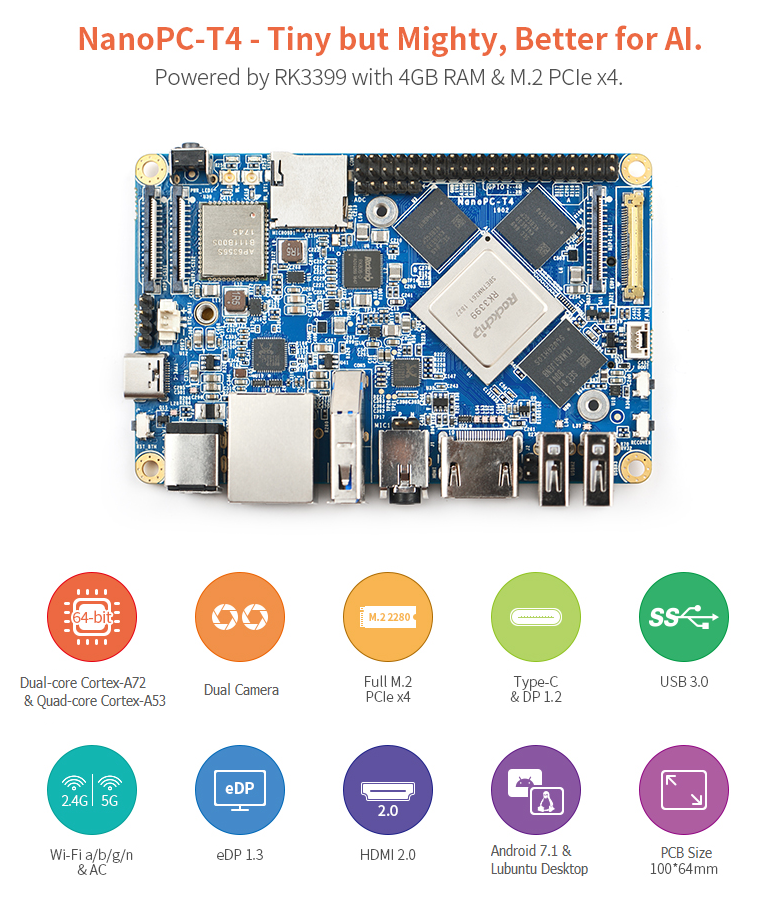

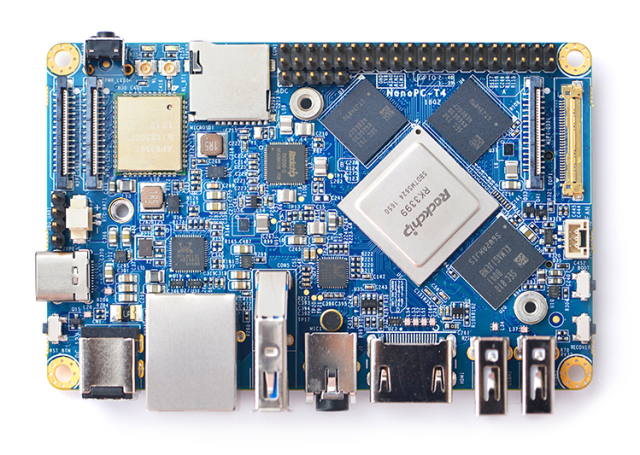

ARM/SoC AI(人工知能)評価ボードNanoPc-T4(RK3399、小型で豊富なインタフェース搭載、ヒートシンク付き)

ARM/SoC AI評価ボードNanoPc-T4(RK3399、小型で豊富なインタフェース搭載、ヒートシンク付き)

◆Rockchip社のCortex A-72を2コア、A-52を4コア持つ6コア構成の高性能RK3399を搭載、周波数1.4GHz。4GB LPDDR3 RAM、16GB Flashメモリ搭載。Android 7.1とLubuntu Desktopをサポート。GPUとVPU加速処理を備えている。人工智能とディープラーニングの評価ボードに最適。

ディープラーニング利用した画像分析の応用例:

弊社応用事例1:監視システムでプライバシー保護のため、スケルトン(骨)表示の実現
効果イメージ動画:skeleton.mp4

弊社応用事例2:見守りシステムで転倒検知の実現
効果イメージ動画:fall.mp4

AI(人工智能)とディープラーニングに関する技術サポート、受託開発可能です。
お気軽にお問い合わせください。

ARM/SoC AI(人工知能)評価ボードNanoPc-T4(RK3399、小型で豊富なインタフェース搭載、ヒートシンク付き)

価格:

18,000円 (税込 19,800円)

[ポイント還元 198ポイント~]
LCD:
MicroSDカード:
カメラ:
USBカメラモジュール:
デバッグツール:
ケーブル:
購入数:
お客様の声へのリンク レビューはありません
この商品について問い合わせる
友達にメールですすめる

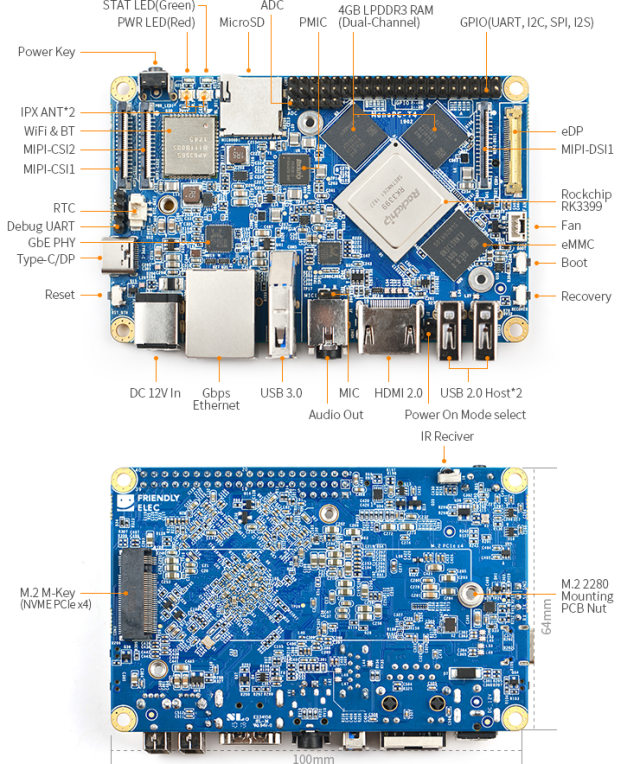

製品仕様

  • CPU:Rockchip社のRK3399、64ビットデュアルコアCortex-A72 +クアッドコアCortex-A53の6コアで構成
  • 周波数:Cortex-A72(最大2.0GHz)、Cortex-A53(最大1.5GHz)
  • GPU:Mali-T864GPU、OpenGL ES1.1/2.0/3.0/3.1、OpenVG1.1、Open CL、DX11、およびAFBCをサポート
  • VPU:4K VP9および4K 10ビットH265/H264 60fpsデコード、デュアルVOPなど
  • PMU電源管理:RK808-D PMICを搭載、ソフトウェアシャットダウン・ウェイクアップをサポート
  • RAM:デュアルチャネル4GB LPDDR3
  • メモリ:16GB eMMC Flash
  • ギガイーサネットI/F
  • Wi-Fi:802.11a/b/g/n/ac、Bluetooth:4.1デュアルモード、アンテナ:デュアルアンテナI/F
  • ビデオ入力:MIPI-CSIx2、デュアルISP解像度処理能力で13MPix/sに達し、デュアルカメラのデータ同時入力をサポート
  • ビデオ出力:
    HDMI: HDMI 2.0a, 4K@60Hz表示サポート,HDCP 1.4/2.2サポート
    DP on Type-C: DisplayPort 1.2 Alt Mode on USB Type-C
    LCD Interface: 一つのeDP 1.3(4 線,10.8Gbps)、一つの4線MIPI-DSI
  • オーディオ出力:3.5mmデュアルチャンネルヘッドフォンジャック、或いはHDMIを介して出力
  • オーディオ入力:2Pin 2.54mmマイクピンヘッダーI/F
  • USB:USB 2.0x2、USB 3.0x1、USB Type-Cx1
  • UART I/F:4 pins、2.54mmピッチ
  • ADC: 3チャンネルの1.8V ADC入力を提供, 5 pins 2.54mmピッチ
  • microSDカードスロートx1、最大128GBまでサポート

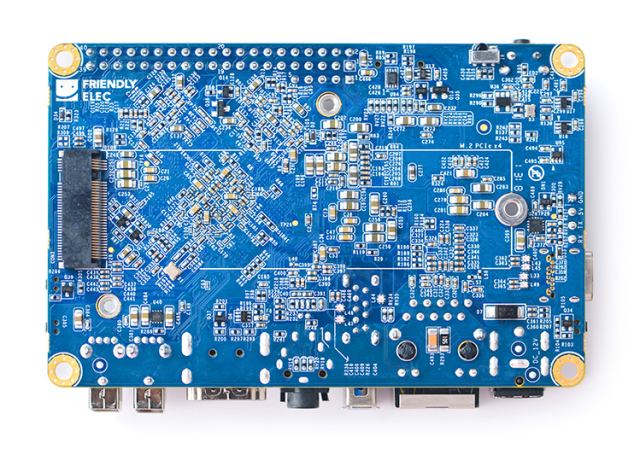

  • PCle:M.2 M-Key PCIex4 I/F、PCle 2.1と交換性あり, デュアル動作モード, M.2 2280 モジュールのM3固定スタッド付き
  • GPIO:2.54mmピッチ、40pin、2x3V/1.8V I2C, up to 1x3V UART, 1x3V SPI, 1xSPDIF_TX, up to 8x3V GPIOs 1x1.8V I2S, 3x1.8V GPIOs
  • LED:電源LEDx1、ユーザーLEDx1
  • KEY:Power Key x 1、Reset Key x 1, BOOT Key x 1, Recovery Key x 1
  • 赤外線受信機: 赤外線受信機搭載、受信キャリア周波数は38kHz
  • RTC バッテリ ホルダー: 2 ピン 1.27/1.25mm RTC バックアップ電池I/F
  • ヒートシンクとファン: 二つ 2.5 mm 溶接スタッド、ヒートシンク固定に専用、3Pin 12V PWM 調整のファンI/F
  • 電源:12V/2A DC
  • 動作温度: -20℃ to 70℃
  • PCB層数:10層

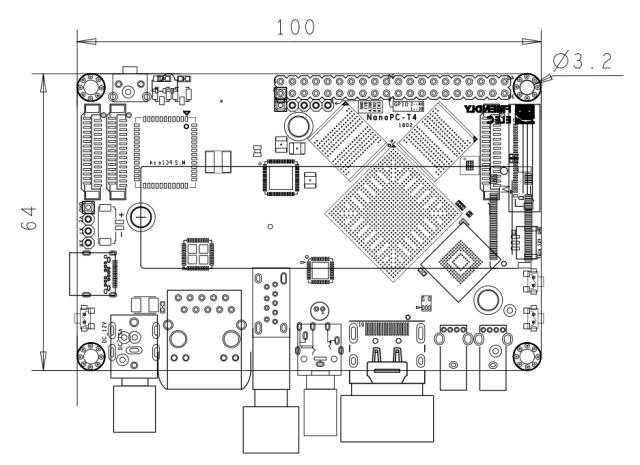

  • PCB外形寸法:100x60(mm) ※突起物は除く
  • OS:Android 7.1.2、Lubuntu 16.04

同梱内容

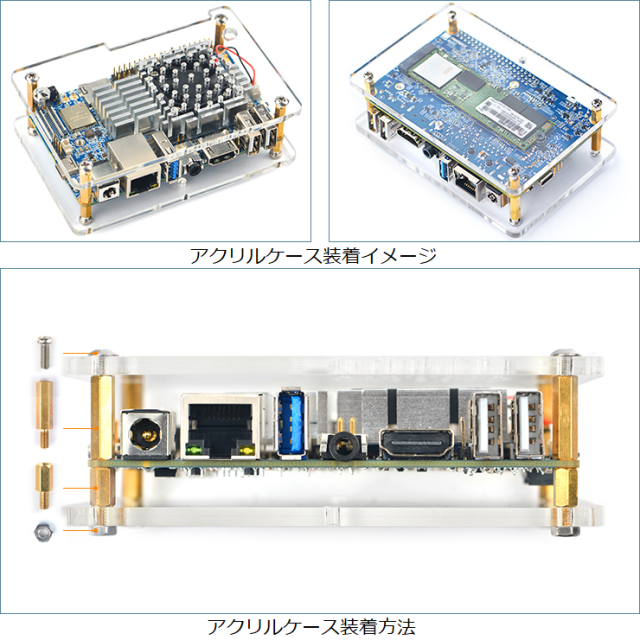

AI評価ボード、ヒートシンク(装着済み)、アクリルケース、12V/2A電源アダプター、アンテナ

各種資料


簡易マニュアル: AiEvalBoard_NanoPC-T4_Manual_index.pdf
全文は製品購入後提供させて頂きます
回路図: NanoPC-T4-1902-Schematic.pdf
その他: 製品詳細ページ

製品特徴


★★★★★多種類のOSをサポート★★★★★


Dockerについて、FriendlyDesktop/FriendlyCore/Lubuntu Desktopでサポート


★★★★★LCD&HDMIの画面回転をサポート★★★★★


★★★★★M.2 NVME PCle x 4★★★★★
M.2 NVME PClex4インタフェースはSSD、SATA、USB3.0/3.1、1G/10Gbpsイーサネット、Wifiなど多種な拡張機能をサポートする


★★★★★高速USBインタフェース★★★★★


★★★★★多種の表示インタフェース★★★★★
4つの高性能表示I/Fを搭載し、デュアルディスプレイをサポート、各種VRアプリ、VRカメラ、立体視など先端開発に適用

スピードテスト


顔認識サンプル


★★★★★ハードウェア接続イメージ★★★★★


★★★★★AndroidでTensorFlow Liteを利用してもの・顔認識機能を実現★★★★★
Android8.0でTfLiteSSDDemo.apkをインストールしてもの・顔認識機能を実現する。イメージは下図とおり:
apkダウンロード


★★★★★LinuxでOpenCVを利用してもの・顔認識機能を実現する★★★★★
OpenCVのコマンドでもの・顔認識機能を実現する。詳細使用方法は下記URLをご参照ください:
https://github.com/friendlyarm/install-opencv-on.friendlycore

7インチ静電タッチパネル付き液晶HD702E








MCAM400カメラモジュール


MCAM400カメラモジュール


USBカメラモジュール


USBカメラモジュール(200万画素、Linux/Debain用)

SanDisk Ultra 16G microSDHCカード


SanDisk Ultra microSDHCカード UHS-I Class10 16GB(変換アダプタ、カードリーダー付き)

★その他、アフターフォローは電話・メールで専門技術者がいつでも受け付けておりので、
 製品使用に関するご心配は一切ございません。
